9 Асинхронды қозғалтқыштың жұмыстық сипаттамалары

Дата: 2025-05-25; Просмотры: 27
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Асинхронды қозғалтқыштың жұмыстық сипаттамасы деп келесі тәуелділіктер аталады:



Жұмыстың мінездемелері, асинхронды қозғалтқыштың Г-пішінді алмастыру сұлбасына сүйеніп, аналитикалық әдіспен есептелуі мүмкін (12-сурет).

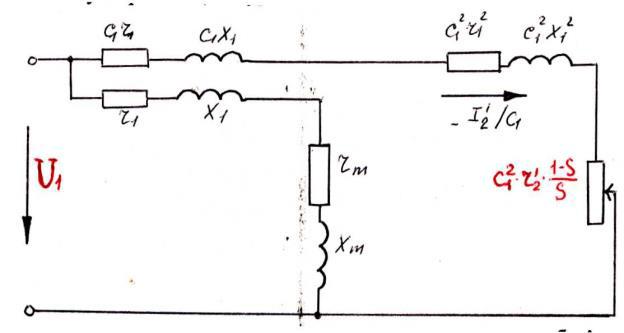

12 - сурет - Асинхронды қозғалтқыштың алмастыру сұлбасы

9.1 Ротор және статор орамдараның индукциялану кедергісі , Ом:

(145)



9.2 Т-пішінді сұлбаның Г-пішінді сұлбаға келтіру параметрлерінің келтіру коэффициенті:

(146)



9.3 S=0 болғанда бос жүріс тоқтың активті құраушысы:



(147)



9.4 S=0 болғанда бос жүріс тоқтың реактивті тоқ құраушысы:



(148)



9.5 Жұмыс мінездемесін есептеудің келесі формулалары 1-кестеге енгізілген. Есептелу бірқатар сырғанау үшін жүргізіледі



(149)










9.6 1- кестеге сәйкес орындалған есептеулер нәтижесінен,асинхронды қозғалтқыштың жұмыстық мінездемелерін тұрғызу жүргізіледі.



9.7 Жұмыстық мінездемесін тұрғызғаннан кейін,абсцисса осінде номиналды қуатын белгілейміз (А нүктесі), А нүктеден ордината осіне параллельді АВ сызығы жүргізіледі, АВ сызығымен жұмыс мінездемесінің сызығымен қиылысу нүктелерінен қуатты Р1н , I1н тоқты, М2н айналу моментті, cosφ қуат коэффициентті, пайдалы әсер коэффициентін, nн ротор айналуының жылдамдығының және Sн сырғудың номиналды мәні анықталады.



9.8 Максималды моментке сәйкес сырғанауы:



(150)



9.9 Асинхронды қозғалтқыштың асқын жүктемелік қабілеті:



(151)



  (152)


1- кесте. Асинхронды қозғалтқыштың жұмыстық мінездемелерінт тұрғызу үшін есептеу нәтижелері



Расчетная формула

Единица

Скольжение
0.032 0.064 0.096 0.0128 0.016 0.0192 0.0224
1 Ом 90.62 45.32 30.2 22.65 18.12 15.1 12.94
2 Ом 91.63 46.33 31.21 23.66 19.13 16.11 13.94
3 Ом 3.69
4 Ом 91.7 46.47 31.42 23.94 19.48 16.52 14.42
5 А 4.14 8.17 12.09 15.87 19.5 23 26.3
6 =R/z   0.99 0.98 0.98 0.98 0.98 0.97 0.96
7   0.04 0.08 0.11 0.15 0.18 0.22 0.24
8 А 6.34 10.25 14.09 17.8 21.36 24.56 27.4
9 А 3.76 4.25 4.92 5.98 7.11 8.66 10.1
10 I1= А 7.37 11.09 14.93 18.7 22.51 26.04 29.1
11 А 4.22 8.33 12.32 16.18 19.89 23.46 26.2
12 кВт 7.22 11.68 16.06 20.29 24.35 27.9 31.3
13 Вт 161.3 365.2 662.02 1038 1504 2013 2520
14 Вт 14.95 58.3 127.5 219.9 332.3 462.3 602.2
15 Вт 9.75 22.07 40.01 62.7 90.9 106.1 119.4
16 кВт 0.94 1.2 1.59 2.08 2.68 3.34 4.13
17 кВт 6.28 10.48 14.47 18.51 21.67 24.5 27.1
18   0.87 0.89 0.9 0.89 0.88 0.88 0.88
19   0.86 0.92 0.94 0.95 0.94 0.94 0.93
20 n = n1 (1-S) Об/мин 746.7 745.2 742.8 740.04 738 735.8 733.2
21 Н·м 80.2 134.3 186.1 234.8 280.4 318.07 355.19
