5 Ротор ойығының өлшемдерін есептеу

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

5.1 Ротор тісінің ені, мм:

(70)

(71)

5.2 Ротор ойығының биіктігі, келесі формулалар бойынша анықталады, мм:

(72)

5.3 Ойықтың минималды ені:

(73)

(74)

5.4 Шлиц ені және оның биіктігі 3.7 бөлік бойынша, 1 индексін 2- ге алмастыру арқылы табылады,мм.

5.5 Сыналы бөліктің биіктігі, мм:

5.6 Ойықтың максималды ені:

(75)

(76)

5.7 Ойықтың толу коэффициенті және ойықтың көлденең қимасының ауданы 3.9-3.13 бөліктерден 1 индексін 2-ге алмастыру арқылы анықталады.

5.8 Тістің биіктігін алдымен 5.2 бөлік бойынша анықтаймыз.

5.9 Ең жіңішке жердегі ротор тісінің енін алдымен былай анықтаймыз, мм:

(77)

– 9-кестеден, – 5.1 бөліктен алынады.

5.10 Штампыдағы ойықтың алдын-ала алынатын мәні, мм:

(78)

(79)

5.11 Осыдан кейін 13-кестесіне сәйкес ойық конструкциясының жобалауы жүргізіледі. Өткізгіштің тиімді қимасы 4.12 белгілі, ойықтағы ротордың қатты орамындағы өткізгіштің тиімді саны әрқашан екіге тең.Өткізгіштің өлшемі былай таңдалып алынады,яғни ойықтың оқшауламасын ескерген кездегі биіктігі мен ені алғашқы табылғандарға жуығырақ болып алынуы керек (Ә қосымшасы).

5.12 Осыдан кейін біржола анықталады, мм:

(80)

(81)

(82)

мұндағы

5.13 Ең жіңішке және кең жердегі индукция, Тл:

(83)

(84)

5.14 Ротор ярмосындағы индукция, Тл:

(85)

5.15 Тоқ тығыздығының ақырғы мәні:

(86)

6 Магнитті тізбекті есептеу

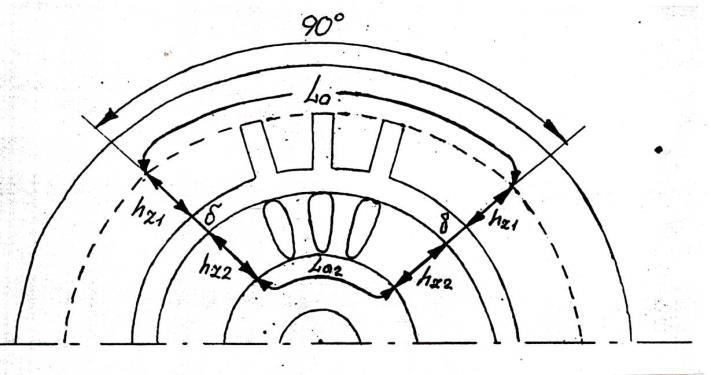

Магнитті тізбекті есептеу, МҚК статордың магниттеуші тоғын анықтау үшін және қозғалтқышта қажетті магнитті ағынды тудыру үшін жүргізіледі. 9-суретте төртполюсті машинаның магнитті тізбегін есептеу бөлігі көрсетілген.
