1 Басты өлшемдерді анықтау және электрмагнитті жүктемені таңдау

Асинхронды машинаны есептеу, ең алдымен негізгі өлшемдерді анықтаудан басталады, олар: статордың ішкі диаметрі - D_1В және ауалық саңылаудың ұзындығы - l_d . Статордың ішкі диаметрі, полюстер санына және МЕСТ 13267-73 алынатын сондай-ақ айналу өсі биіктігін h анықтайтын статордың сыртқы диаметріне D_1н тәуелді белгілі бір өлшемдік қатынастармен тікелей байланысты. Осыған байланысты негізгі өлшемдерді таңдау келесі тәртіппен жүргізіледі: 1.1 Қозғалтқыштың орындалуына байланысты, берілген Р_2н және 2р мәндеріне байланысты айналу осінің биіктігін [1]-дегі 4 кестеден (орындалуы -жабық) анықтаймыз. [1]-дегі 4 кесте бойынша 2р = 8 болғандықтан, айналу өсінің биіктігі мынадай h = 180 мм. [1]-дегі 6-кесте бойынша статор өзекшесінің сыртқы диаметрінің мәндері анықталады: D_1Н = 322 мм, Δ_шт = 7 мм.

1.2 Көптеген асинхронды қозғалтқыштарды жобалаудағы тәжірибе көрсеткендей, өзекшенің ішкі диаметрі D_1В келесі формуламен анықталады:

(1)

мұндағы: К_D [1]-дегі 7-кесте бойынша анықталады:

1.3 Полюстік бөлгішті табамыз t , мм:

(2)

1.4 Асинхронды қозғалтқыштың есептік қуатын Р₁,берілген номиналды қуат бойынша анықтайды (кВт) :

(3)

h мәні 2-сурет бойынша ( ), cosφ мәні 3-сурет бойынша ( ), ал К_Е мәні 4-сурет бойынша ( ) алынады.

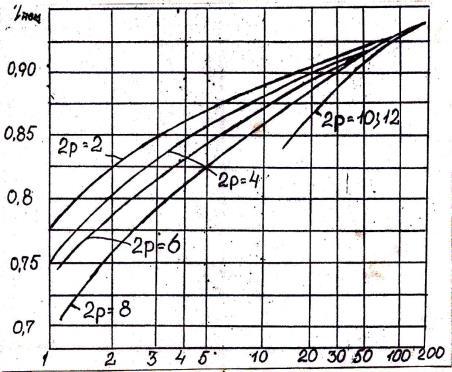

2 - сурет - η - ның алғашқы мәні

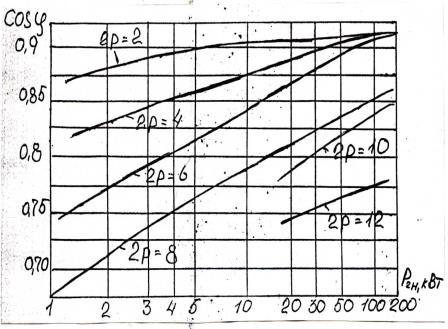

3 - сурет - -дың алғашқы мәні

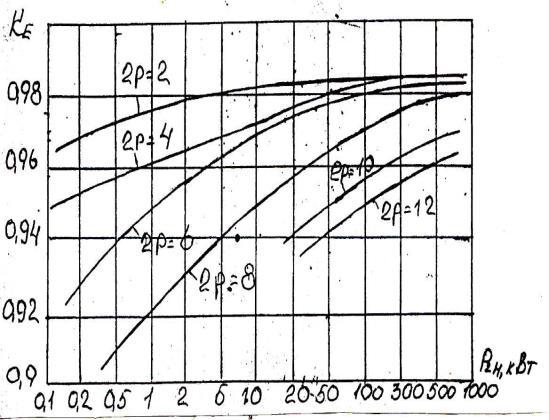

4 - сурет - – коэффициенті

1.5 5 және 6-суреттерде В_d және А₁ мәндері көрсетілген. Әр суретте мүмкін мәндерінің аймағы берілген.

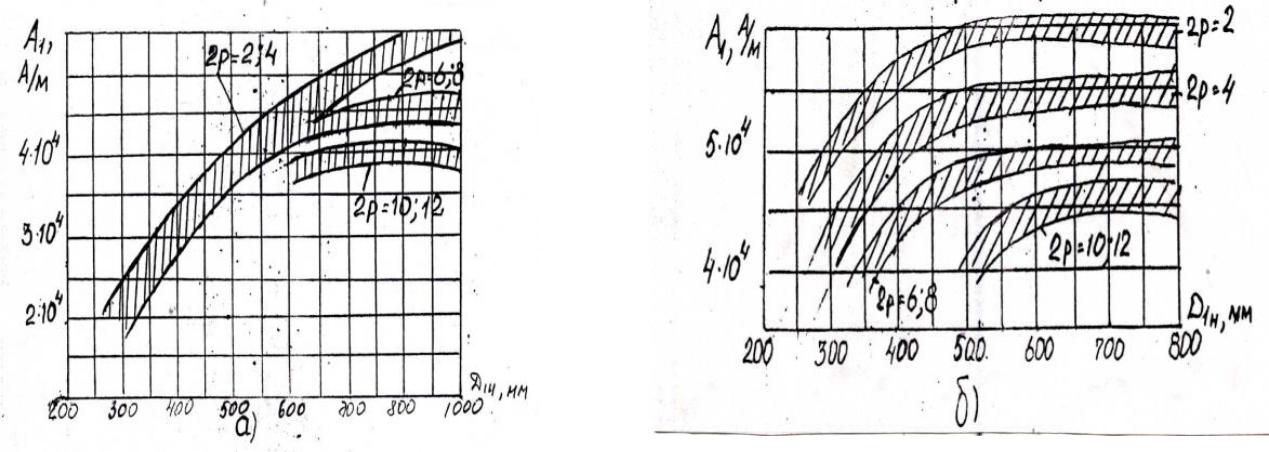

5 - сурет - Сызықтық жүктеменің алғашқы

мәндері қорғалып орындалу

5 - сурет бойынша

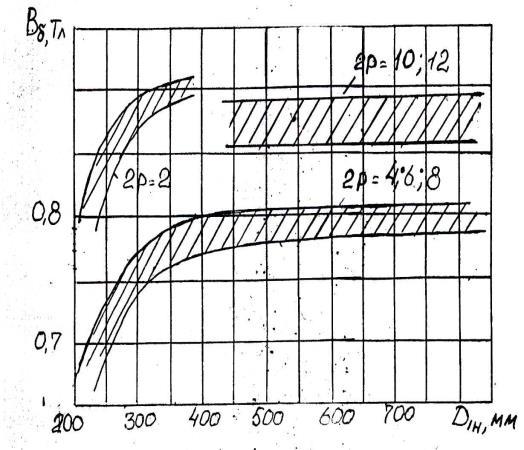

6 - сурет - Ауа саңылауындағы индукцияның

алғашқы мәні

6 - сурет бойынша

1.6 a_d полюсті қайта жабу коэффициентінің мәні және K_В бөлігінің формасының коэффициенті - алдын-ала теңдей етіп қабылдайды:

(4)

1.7 8 - кесте бойынша ойық түрі - трапецеидалды, статор орамының типі – бір қабатты шашыраңқы, мәндері қабылданды.

1.8 Қозғалтқыш білігінің синхронды бұрыштық жылдамдығы W , рад/с:

(5)

1.9 мәніне ескеруімен есептелу ұзындығы, мм:

(6)

1.10 D_1В және басты өлшемдерді дұрыс таңдаудағы шарт төмендегі қатынас:

(7)

1.12 Магнит тізбегін есептеу үшін басқа, статор өзекше болатының ұзындығын және толық конструктивті ұзындықты анықтау керек . Өзекшенің ұзындығы 250-300 мм аспайтын асинхронды қозғалтқыштарда, радиалды желдету каналдарын жасамайды. Осындай конструкция үшін:

(8)

1.13 радиалды ауа каналдардың пакеттер арасындағы стандартты ені. пакеттер саны және олардың ұзындығы есептеу ұзындығы мен келесі қатынаспен байланысты:

(9)

мұндағы

1.14 Бұл кезде радиалды каналдар саны:

(10)

1.15 Статордың болат өзекшесінің ұзындығы, мм:

(11)

1.16 Статор өзекшесінің конструктивті ұзындығы, мм:

(12)

1.17 Қорытынды мәні, мм:

(13)
