Урок №13,14 Основные элементы графических изображений.
Основными элементами любого чертежа являются линии. Чтобы чертеж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и основные назначения которых установлены стандартом ГОСТ 2.303-68 ЕСКД. Линии. Толщина линий обозначается буквой s. Толщина других линий выбирается в зависимости от s. Каждому типу линии соответствует свое назначение на чертеже (табл. 1).
Теоретический материал для самостоятельного изучения:
Ещё в древности у людей возникла необходимость передачи информации друг другу. Поэтому появились первые графические изображения. Информацию можно передавать с помощью фотографий, рисунков, чертежей, схем, графиков. Такой изобразительной информацией можно обмениваться между людьми разных национальностей даже не зная иностранных языков.
Любые графические изображения состоят из линий, штрихов и точек. Их можно выполнить вручную (карандашом, тушью и т. п.) или машинным способом. Одним из видов графического отображения формы предмета является черчение.
Чтобы выполнять чертежи необходимо иметь чертёжную бумагу, необходимого формата (формат А4, его размер 297 на 210 миллиметров)
Чертёжные инструменты (необходимый минимум):
- Карандаши (твёрдо-мягкий)
- Угольник с углами 45,45,90 градусов
- Угольник с углами 30,60 90 градусов
- Линейка деревянная длиной 300 миллиметров
- Циркуль
Чертёж – условное изображение изделия (детали), выполненное с помощью чертёжных инструментов по определённым правилам.
Эскиз – условное изображение изделия (детали), выполненное от руки с указанием размеров.
Технический рисунок это объёмное (3d) изображение, выполненное от руки с соблюдением пропорций.
Некоторые правила выполнения чертежа:
- Для того, чтобы создать наиболее полное представление о форме, на чертеже показывают несколько видов детали.
- Эти виды можно получить, если посмотреть на деталь с разных сторон.
- Все детали и изделия на чертеже вычерчивают в масштабе.
- Для выполнения чертежей существуют специальные линии.
Все чертежи выполняются в масштабе. Если деталь (изделие) не помещается на чертеже, применяется масштаб уменьшения (например, 1:2). Если деталь слишком маленькая и ее трудно рассмотреть, применяется масштаб увеличения.

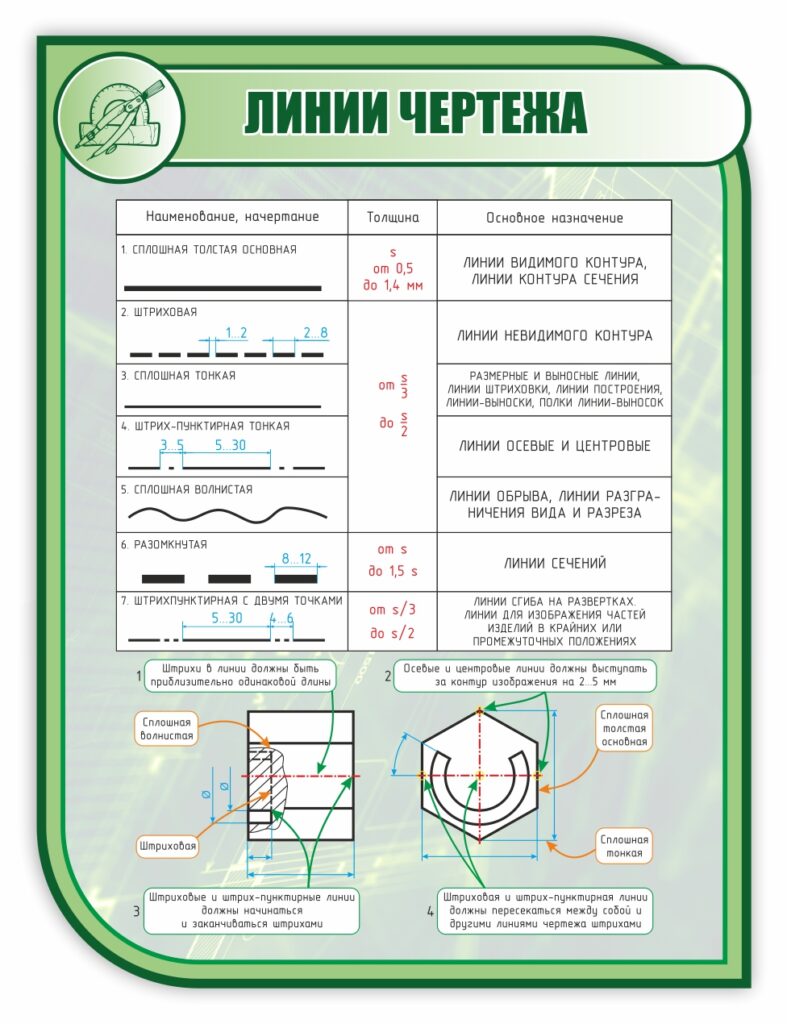

Табл. 1
Шрифты. Вы уже обратили внимание, что изображения на чертежах всегда сопровождают надписями. Все надписи на чертежах должны быть выполнены чертежным шрифтом.
Буквы и цифры чертежного шрифта отличаются от тех, которыми вы обычно пишете.
Правила выполнения чертежных шрифтов определяются стандартом ГОСТ 2.304-81 ЕСКД. Шрифты чертежные. Стандарт устанавливает начертание, размеры двух видов букв русского, латинского и греческого алфавита — прописных (заглавных) и строчных, а также арабских и римских цифр и некоторых знаков для условных обозначений на чертеже.
Рис. 2. Угол наклона шрифта.
Шрифт может быть выполнен с наклоном 75° и без наклона. Угол наклона букв и цифр можно построить с помощью двух угольников. В тетради в клетку нужный угол можно получить, проведя диагональ прямоугольника, образованного четырьмя клетками (рис. 2).

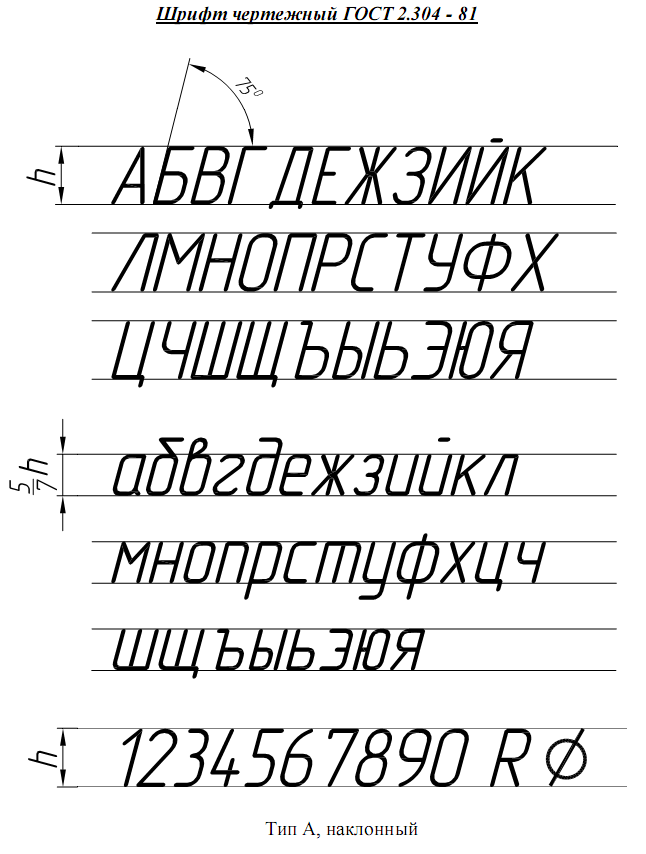

Обратите внимание как выглядит чертежный шрифт (Рис.3). Смотреть ниже.
Правила безопасного выполнения чертежных работ.
1. Свет на чертёж должен падать слева сверху.
2. Выполняя чертёж, следует сидеть прямо, не горбясь.
3. Расстояние от глаз до чертежа должно быть примерно 300мм.
4. У чертёжной доски оставляют только те инструменты, которые нужны в для
работы в данное время.
5. Готовальня, угольники, карандаши и ластик должны лежать справа, а книга слева.
6 Чертёжная доска должна иметь небольшой уклон.
Рис.3
Практическая работа к уроку № 13,14 (Шрифт)
Напишите в прописи любые три слова используя чертежный шрифт (Рис.4).
