Пример внутренней обработки (расточка и торцевание)

Дата: 2025-06-14; Просмотры: 1
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Пример программирования Fanuc, который показывает использование многократного постоянного цикла. В этом примере программирования токарного станка с ЧПУ используется следующий стандартный цикл.

o G71 Цикл черновой токарной обработки

o G72 Цикл торцевания

o G70 Завершающий цикл

Содержание

· Fanuc G71 для скучной эксплуатации

· Пример программирования Fanuc

Fanuc G71 для скучной эксплуатации

Этот пример программирования также показывает, как цикл токарной обработки G71 может использоваться для внутренней обработки (расточка). Поэтому, если вы хотите удалить лишний припуск изнутри детали, вы можете использовать цикл токарной обработки Fanuc G71 для внутреннего удаления припуска.

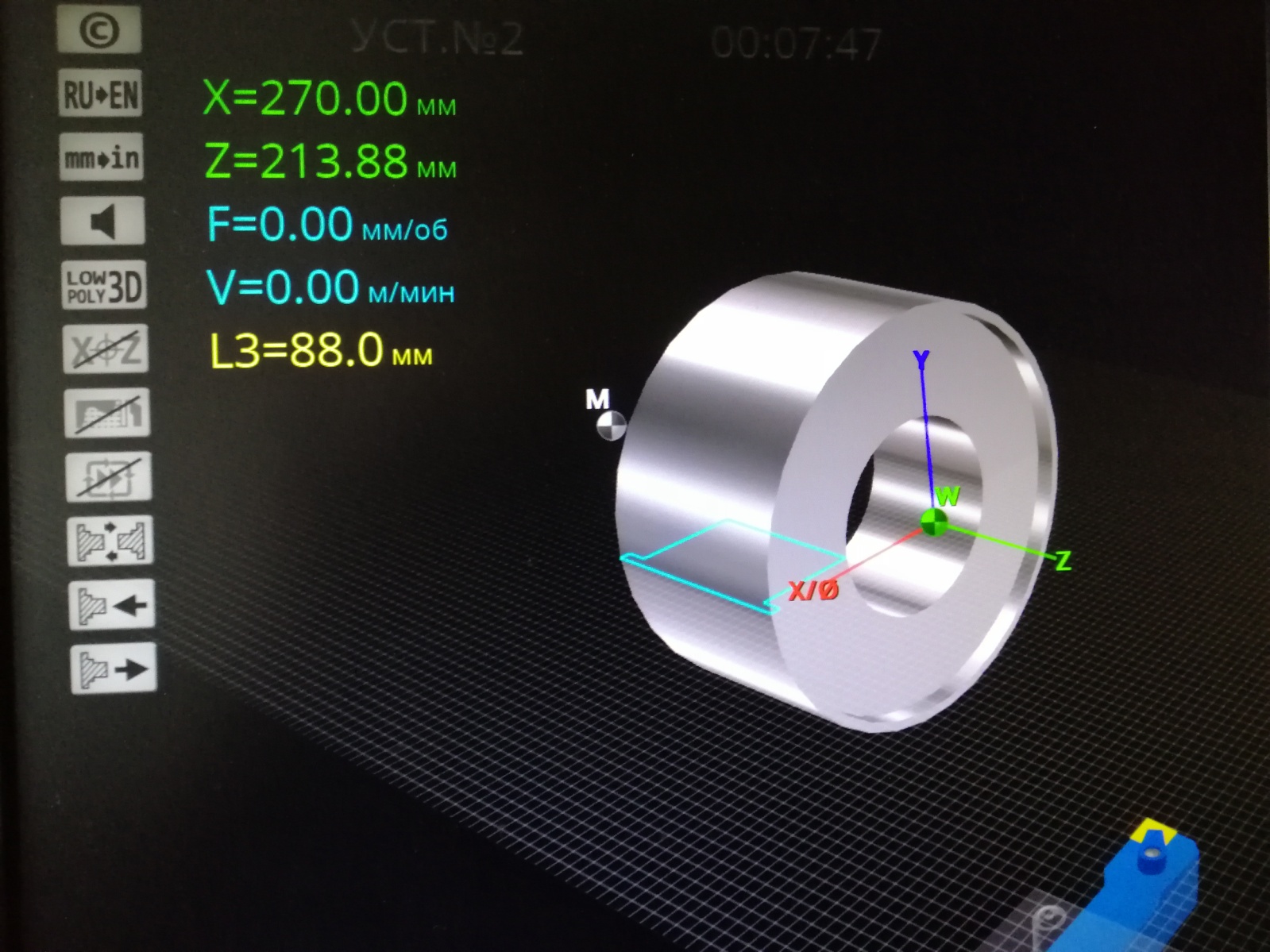

Пример программирования Fanuc

Пример стандартного цикла Fanuc

G28 U0 W0 G50 S1500 N 1 T 0101 M 8 (подрезка торца детали в р-р Z0)G96 S180 M3 G0 X255.0 Z5.0 G72 W2.0 R0.5G72 P100 Q200 F0.25 N100 G0 Z0 G41 G1 X-2.0 F0.18 N200 G0 Z5. 0 G40 X255.0 G28 U0 W0 N2 T0404 M8 (расточной резец черновая расточка) G96 S180 M3 G0 X50.0 Z5.0 G71 U2.0 R0.5 G71 P500 Q600 U-0.5 W0.1 F0.25 N 500 G 0 X 202.0 G 41 (ввод коррекции на радиус инструмента) (описание контура расточки) G 1 Z 0 F 0.12 X 200.0 Z-10,0 X10.0 Z-30.0 X60.0 Z-45.0 N600 X50.0 G40 G0 Z5.0 G28 U0 W0 N 3 T 0505 М8 (чистовая расточка по функци G70) G96 S220 M3 G0 X50.0 Z5.0 G70 P500 Q600 G0 X50.0 Z5.0 G28 U0 W0 M5 M9 M30

Цикл торцевой черновой обработки G94

G94 – цикл черновой поперечной обработки FANUC может быть полезен при программировании проточки коротких цилиндрических участков детали с большой разницей начального и конечного диаметров. Иными словами – это цикл для обработки торцевых поверхностей детали. При желании может быть запрограммированно коническое торцевание. Данный цикл является аналогом цикла G90, только основной съём материала идёт в другом направлении.

Достоинства:

§ Позволяет подрезать торец детали за несколько проходов по глубине.

§ Запись цикла лаконична, что позволяет снизить вероятность ошибки и упростить последующее редактирование.
