Fanuc G71 Токарный цикл или Стандартный цикл удаления материала

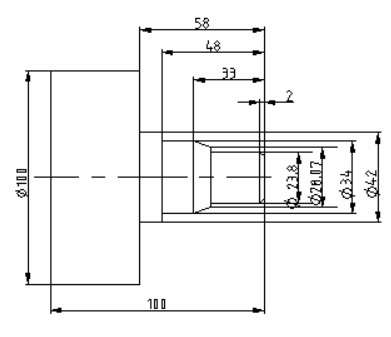

Fanuc G70 G71 Пример программы цикла черновой и чистовой токарной обработки

N10 T1 G97 S800 M03 N20 G00 X45 Z2 G42 N30 G71 U2 R1(U-глубина резания R-отход по оси X) N40 G71 P50 Q120 U0.25 W0.1 F0.25 (U0.25 припуск на чистовую обработку по оси X)(W0.1 припуск на чистовую обработку по оси Z)(P50 начало контура обработки)N50 G00 X19.8 (точка подхода к фаске 45 градусов)N60 G01 X23.8 Z-2 F0.2 N70 G01 Z-25 N80 G01 X28.07 N90 G01 X34 Z-33 (проточка конической поверхности)N100 G01 Z-48 N110 G01 X42 N120 G01 Z-58 (Q120-конец обрабатываемого контура)N130 G00 X100 Z100 N140 G92 S1200N150 T3 G96 S150 M03 (смена инструмента )N160 G00 X45 Z3 N170 G70 P50 Q120(цикл чистовой обработки) N180 G00 X100 Z100 N190 M30 П римечание кадры помеченые полукруглой скобкой устройством не обрабатываются но служат для справки

Е ще один пример цикла черновой и чистовой обработки

G71 Цикл токарной обработки

Этот пример программирования с ЧПУ показывает полное контурное резание с G71 и чистовое резание по контуру с G70.

Цикл чистовой обработки G70 для управления fanuc cnc может также использоваться с циклом G72 Facing для управления fanuc. Использование цикла чистовой обработки G70 с циклом торцевания G72 такое же, как показано в следующем примере.

Пример программы

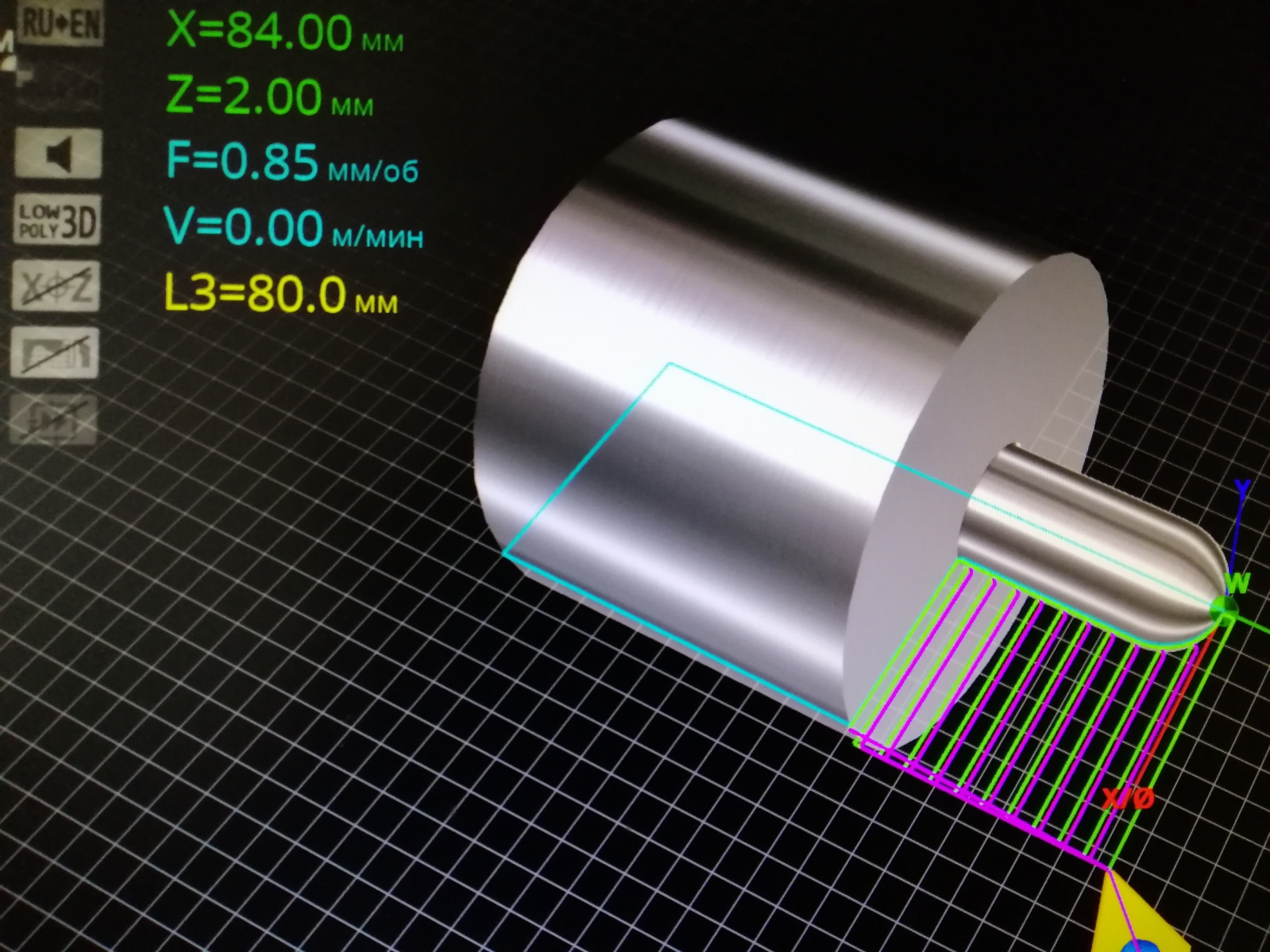

Пример программирования ЧПУ с циклом черновой токарной обработки Fanuc G71 и G70


:0001

N5 G21 G40 G99 ;

N15 G50 S3000 ;

N20 T0101 ;

N25 G96 S200 M03 ;

N50 G00 X84 Z2 ;

N55 G72 W4 R1 ;

N60 G72 P65 Q85 U1 W0.1 F0.85 ;

N65 G01 X0 ;

N70 G01 W-2 ;

N75 G02 U20 W-10 I0 K-10 ;

N80 G01 Z-40 ;

N85 G01 X80 ;

N95 M01 ;

N100 T0303 ;

N105 G50 S3000 ;

N110 G96 S270 M03 ;

N115 G00 G42 X84 Z-40 ;

N120 G01 X20 F0.51 M08 ;

N125 G01 Z-10 ;

N130 G03 X0 Z-0 I-10 K0 ;

N135 G00 G40 T0 M09 ;

N140 M30 ;

CNC Fanuc G72 черновая подрезка торца



Содержание

· Цикл подрезки торца G72

· Программирование

· Параметры

· Пример цикла подрезки торца G72

Цикл G72 подрезка торца

Если вы потратили какое-то время на станке с ЧПУ с управлением fanuc в мастерской станков с ЧПУ, то вы наверняка использовали постоянный цикл G72 для подрезки торца и цикл токарной обработки с ЧПУ G71.
