Станки с ЧПУ работают, следуя командам или инструкциям (G-коды / M-коды), которые приведены в программе обработки детали. Вот G-коды для управления ЧПУ Fanuc, которые необходимы специалистам по ЧПУ, чтобы научиться понимать программирование ЧПУ.

Содержание

· Список G-кодов Fanuc (токарный станок)

· Список G-кодов Fanuc (Mill)

·

Список G-кодов Fanuc (токарный станок)

Список G-кодов Fanuc (Mill)

\

Пример кода программы ЧПУ для цикла токарной обработки Fanuc G90

G30 U0 W0

G50 S2000 T0100

G96 S200 M03

G00 X56.0 Z2.0

T0101

M08

G90 X51.0 W-32.0 F0.25

X46.0

X41.0

X36.0

X31.0

X30.0

G30 U0 W0

M30

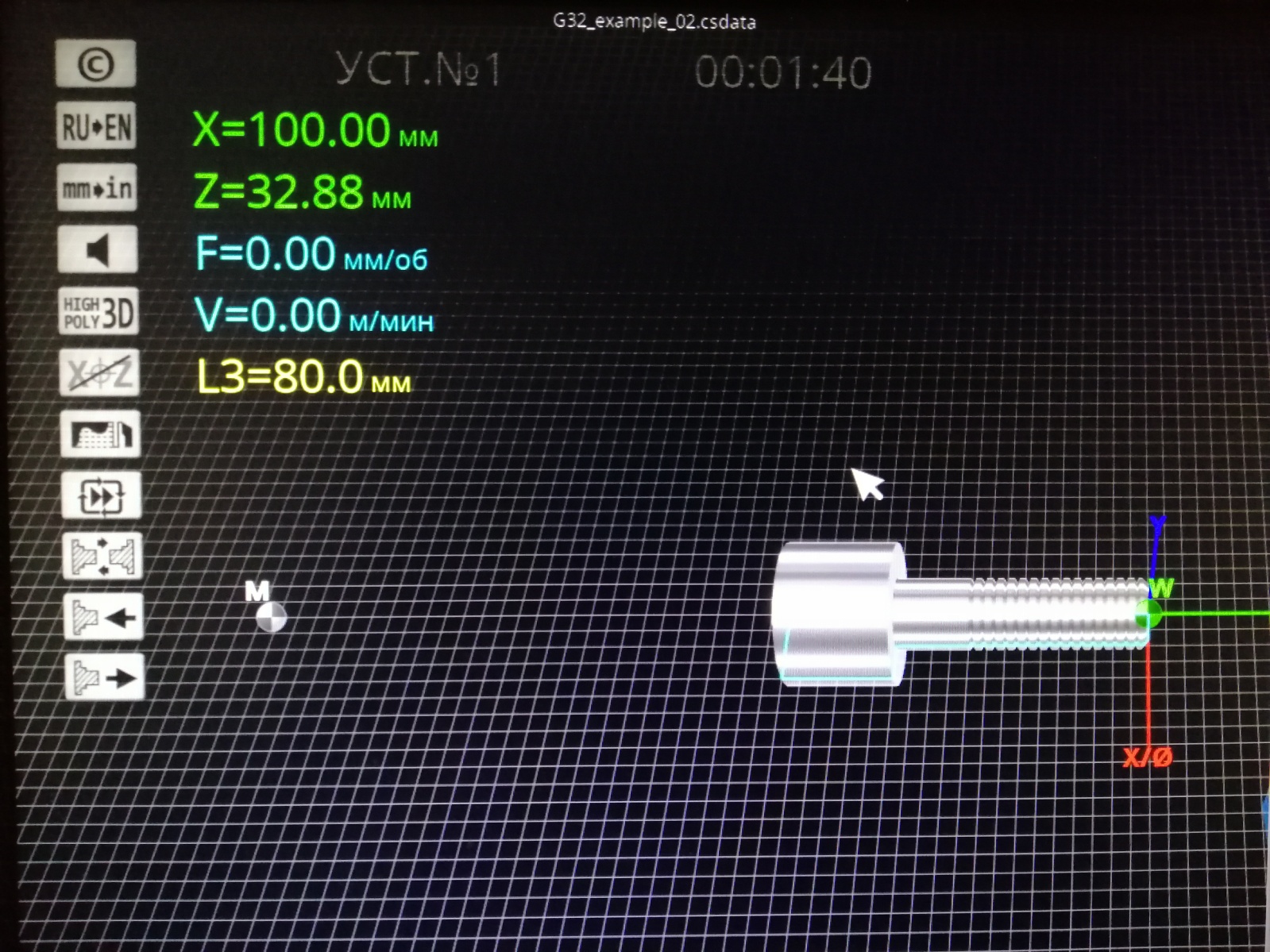

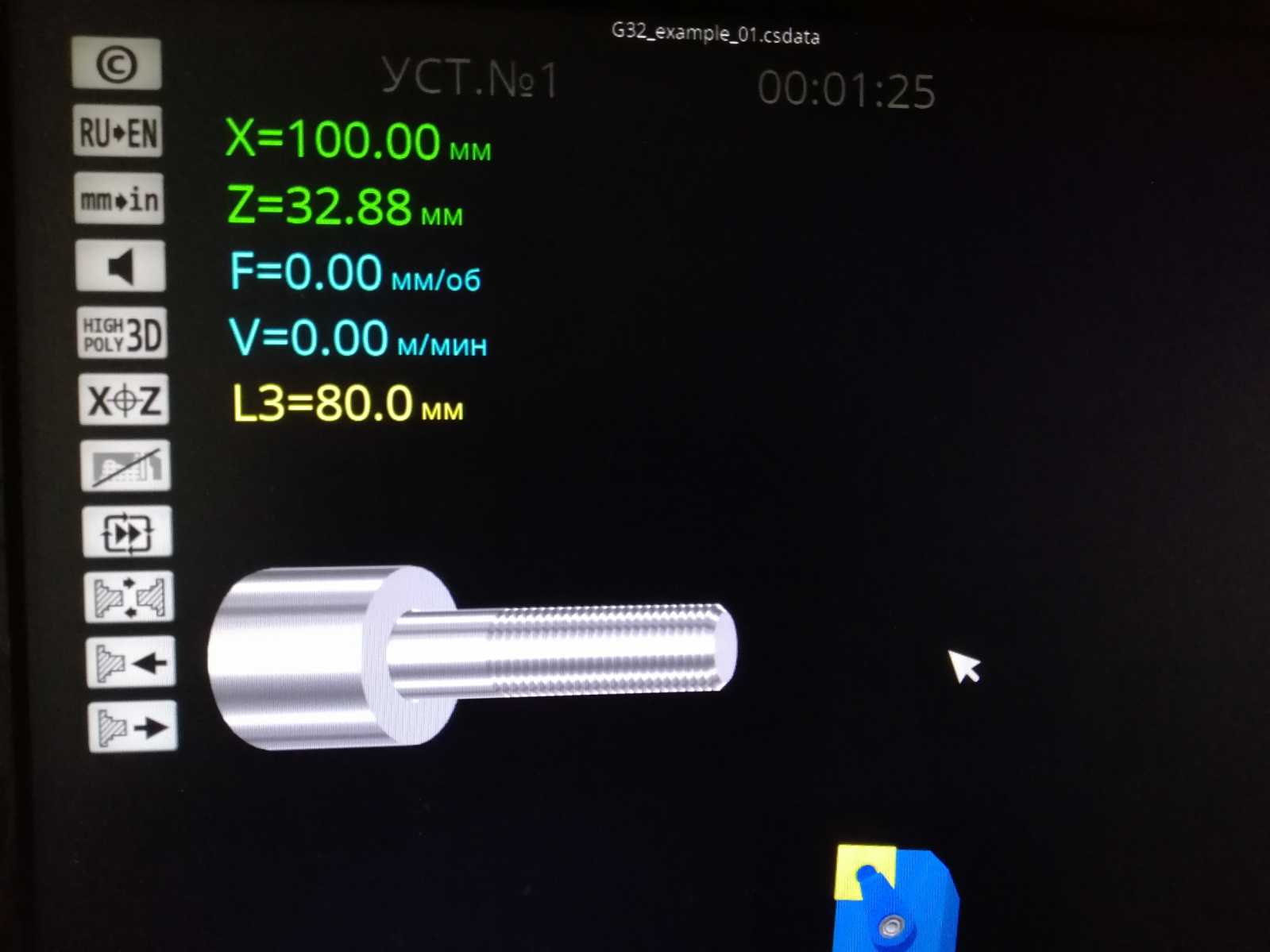

Пример на применние функци G32

O0001

G50 S3000 ;

N10 G21 G99 G40 ;

G00 G28 U0 W0 ;

T0101(проходной резец 92*) ;

G96 S250 M03 M08 ;

G00 X44 Z2 ;

G90 X30 Z-70 F0.4 ;

X25 ;

X20 ;

G00 X12 ;

G01 U8 W-4 ;

X22 M09 ;

T0202(резьбовой резец 60*) ;

G97 S1000 ;

G00 X19.2 Z7 ;

G32 Z-49 F2 M08(цикл нарезки резьбы однопроходный) ;

G00 X21 ;

Z7 ;

X18.6 ;

G32 Z-49 ;

G00 X21 ;

Z7 ;

X18 ;

G32 Z-49 ;

G00 X21 ;

Z7 ;

X17.6 ;

G32 Z-49 ;

G00 X21 ;

Z7 ;

X17.55 ;

G32 Z-49 ;

G00 X21 ;

Z5 M09 ;

G28 U0 W0 ;

M30 ;

:0001

G50 S3500 ;

N10 G21 G99 G40 ;

G00 G28 U0 W0 ;

T 0101(проходной резец) ;

G 96 S 250 M 03 M 08 ;

G00 X44 Z2 ;

G90 X30 Z-70 F0.4 ;

X25 ;

X20 ;

G00 X12 ;

G 01 U 8 W -4 ;

X 22 M 09 ;

T 0202(резьбовой резец) ;

G97 S1000 ;

G00 X18.5 Z18 ;

G32 Z-49 F3 M08 ;

G00 X21 ;

Z18 ;

X18.5 ;

G32 Z-49 Q120000 ;

G00 X21 ;

Z18 ;

X18.5 ;

G32 Z-49 Q120000 ;

G00 X21 ;

Z18 ;

X18.5 ;

G32 Z-49 Q240000 ;

G00 X21 ;

Z18 ;

X18 ;

G32 Z-49 ;

G00 X21 ;

Z18 ;

X18 ;

G32 Z-49 Q120000 ;

G00 X21 ;

Z18 ;

X18 ;

G32 Z-49 Q240000 ;

G00 X21 ;

Z18 ;

X17.55 ;

G32 Z-49 ;

G00 X21 ;

Z18 ;

X17.55 ;

G32 Z-49 Q120000 ;

G00 X21 ;

Z18 ;

X17.55 ;

G32 Z-49 Q240000 ;

G00 X21 M09 ;

G 28 U 0 W 0 ;

M 30 ;

Цикл токарной обработки Fanuc G90

Цикл токарной обработки Fanuc G90 используется для простой токарной обработки, однако можно выполнить несколько проходов, указав положение дополнительных проходов по оси X.

Называется под разными названиями, например - Цикл резки по внешнему / внутреннему диаметру Fanuc G90 или Цикл прямой резки G90.

Формат программирования

ИЛИ

X – диаметр обработанного материала.
Z - конечная точка по оси z.
U - приращение по оси х до цели.
W - инкрементное расстояние по оси Z до цели.

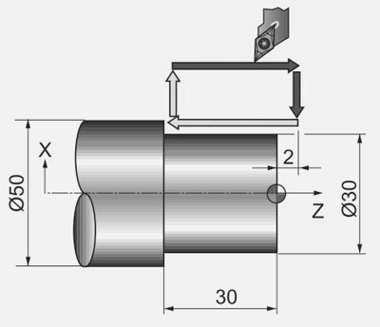

Пример цикла токарной обработки G90

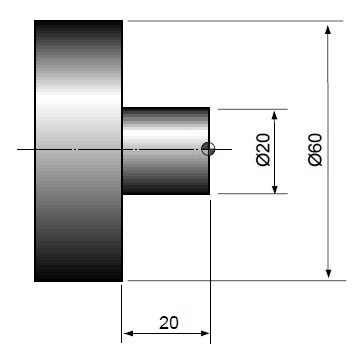

Пример 2

Та же программа с добавленной подрезки торца и токарной обработкой диаметра 60мм

Цикл токарной обработки G90

Содержание

· Формат цикла токарной обработки G90

· Программирование

· Параметры

· Дополнительные значения

· Работа / Работа

· Пример программы ЧПУ

o Код Пояснение

· Отмена цикла поворота G90

· Цикл токарной обработки G90 и цикл токарной обработки G71

Формат цикла токарной обработки G90

Цикл токарной обработки G90 имеет множество названий, например,

Фиксированный цикл G90, прямой цикл G90, цикл черновой токарной обработки G90, стандартный цикл черновой токарной обработки G90, прямоугольный цикл G90.

Цикл токарной обработки G90 используется для простой токарной обработки, однако возможны несколько проходов путем указания положения по оси X дополнительных проходов.

o

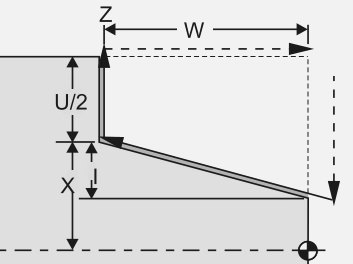

обработка конуса

Связанный: Цикл токарной обработки G90 FanucПример кода программы ЧПУ

Постоянный цикл черновой токарной обработки G90 может использоваться для обточки конической пповерхности

o

Программирование

или

Параметры

Примечание.
