10.1.2.5 Повторное использование частот
В условиях ограниченного частотного ресурса, повторное использование частот из выделенного частотного диапазона позволяет обеспечить непрерывное радиочастотное покрытие на достаточно больших территориях. В классической теории сотового планирования, соты группируются в кластеры, в каждом кластере используется фиксированный набор частот, который повторяется через определенное расстояние.
10.1.2.6 Интерференция
Помимо обеспечения непрерывным покрытием больших территорий, повторное использование частот на сетях сотовой связи увеличивает и пропускную способность системы. Но, как говорится, - за все надо платить. Отрицательная сторона повторного использования частот - это возникновение интерференции. В основном, проектировщики сотовых систем оценивают внутрисистемную ЭМС (С/I, С/A).

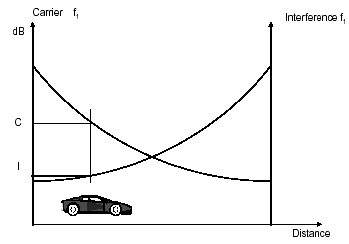

С/I - Carrier – to – Interference. Интерференция по основному каналу.
Рис. 10.6 Интерференция по основному каналу

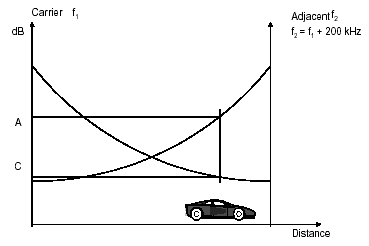

С/A – Carrier – to – Adjacent. Интерференция по соседнему каналу (+/- 200, 400 кГц).
Рис. 10.7 Интерференция по основному каналу
Требования к внутрисистемной ЭМС, заложенные в стандарте GSM:
· по основному каналу: C/I < 9 dB;
· по соседнему, отстройка (+/-200 кГц): C/A < -9 dB;
· по соседнему, отстройка (+/-400 кГц): C/A < -41 dB;
Анализ межсистемной ЭМС проводится на этапе выдачи Государственной радиочастотной службой (ГКРЧС) разрешений на использование операторами связи конкретных радиочастот. Внутрисистемная ЭМС должна анализироваться и рассчитываться оператором.
Внутрисистемная ЭМС сетей сотовой связи обеспечивает отсутствие взаимных радиопомех между работающими в данной сети радиосредствами. Основным критерием внутрисистемной ЭМС является допустимая величина уровня интерференции, которая не должна быть выше значения, установленного стандартом GSM.
К внутрисистемной ЭМС относятся следующие вопросы:
1. Обеспечение необходимых частотных развязок между приемными и передающими трактами радиооборудования в эфирной среде и в различных элементах антенно-фидерных систем при объединении передатчиков и приемников базовых станций;
2. Отсутствие излучения на соседних радиоканалах в пределах одной соты, а также взаимонаправленного излучения на одинаковых или соседних радиоканалах в смежных сотах.
