5 MS отправляет полное сообщение для хэндовера на новую BSC через новую BS.
6 BSC сообщает предыдущей BTS о необходимости освободить ранее использовавшийся ТСН.
Хэндовер между сотами, контролируемыми разными BSC, но одним и тем же MSC/VLR
Если в хэндовере задействован другой BSC, то для установления соединения между этими BSC должен использоваться MSC/VLR.

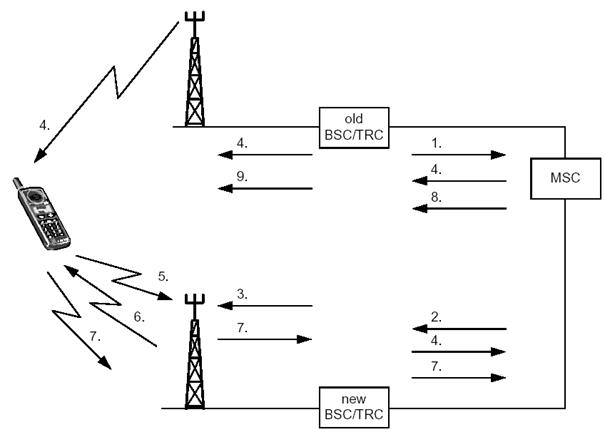

Рис 9.10 Хэндовер между разными BSC, но внутри одного MSC/VLR
1 Обслуживающий (предыдущий BSC) отправляет в MSC сообщение, содержащее идентификатор нужной соты, с требованием на выполнение хэндовера,.
2 MSC располагает информацией о том, какой из BSC контролирует эту соту и отправляет запрос на хэндовер на эту BSC.
3 Новый BSC дает команду нужной BTS для выделения канала ТСН.
4 Новый BSC отправляет сообщение на MS через MSC и предыдущую BTS.
5 MS настраивается на новую частоту и передает пакет доступа для хэндовера, который будет выполняться в указанный временной интервал.
6 Новая BTS отправляет информацию о величине ТА.
7 MS отправляет полное сообщение о хэндовере на MSC через новый BSC.
8 MSC отправляет предыдущему BSC команду на освобождение ранее использовавшегося канала ТСН.
Хэндовер между сотами, контролируемыми разными MSC
Хэндовер между сотами, контролируемыми разными MSC, может применяться внутри одной РLMN. Соты, контролируемые разными MSC/VLR, соответственно, контролируются разными BSC.

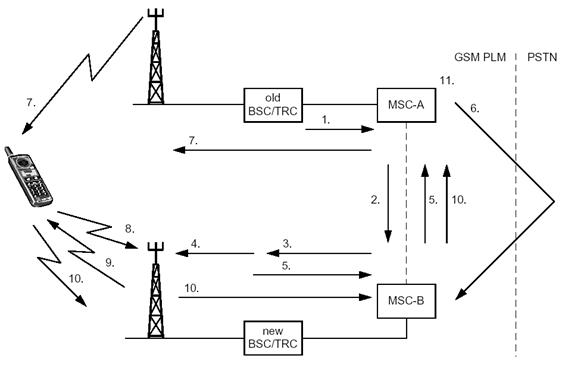

Рис 9.11 Межсотовый хэндовер между разными MSC/VLR
1 Обслуживающий (предыдущий) BSC отправляет сообщение с требованием на хэндовер на обслуживающий MSC (MSC-A) с идентификацией нужной соты.
2 MSC-A определяет, что эта сота принадлежит другой MSC (MSC-B) и запрашивает ее.
3 MSC-B определяет номер хэндовера для перемаршрутизации. Далее запрос на хэндовер отправляется на новую BSC.
4 Новый BSC отправляет команду нужной BTS для занятия ТСН.
5 MSC-B получает информацию и передает ее на MSC-A вместе с номером хэндовера.
6 Установление соединения с MSC-B возможно через PSTN.
7 MSC-A отправляет команду на хэндовер на MS через предыдущий BSC.
8 MS настраивается на новую частоту и передает пакеты доступа в нужный временной интервал.
9 Когда новая BTS определяет пакеты для хэндовера, она отправляет информацию о временной задержке (ТА).
10 MS отправляет полное сообщение о хэндовере на предыдущий MSC через новый BSC и новый MSC.
