Глава 6 - Описание системы базовых станций
6.1 Введение
Система базовых станций (BSS), предназначена для выполнения функций, связанных с радиоинтерфейсом. К данным функциям можно отнести:
· радиосвязь с MS;
· осуществление хэндоверов при перемещении MS через соты;
· управление радиочастотными ресурсами и конфигурация сотовых параметров.

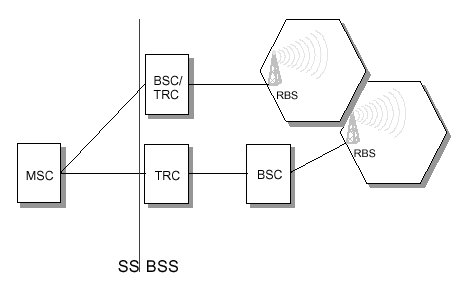

На рис. 6.1 представлена схема системы BS
Рис. 6.1 Система базовых станций
Рассмотрим в качестве примера систему BSS в исполнении компании ERICSSON, которая состоит из трёх основных компонентов:
· Контроллер базовых станций ( BSC ): центральный узел, контролирующий работу транскодеров и базовых станций.
· Транскодер ( TRC ): транскодер осуществляет функцию адаптации скорости. Адаптация скорости используется для того, чтобы преобразовывать скорость передачи информации между радиотрактом и MSC/VLR. Скорость передачи по радиотракту - 33.8 кбит/сек, а скорость передачи информации в MSC/VLR – 64 кбит/сек.
· Базовые станции ( RBS ): BТS в реализации компании ERICSSON называются RBS (Radio Base Station) и являются интерфейсом между MS и остальными сетевыми узлами. RBS обеспечивают функции радиочастотного покрытия, используя антенные системы.
6.1.1 Контроллер базовых станций и транскодер
Существуют два способа выполнения BSC и TRC:
· Совмещённое исполнение BSC и TRC. Выполняется на одной основе, например на основе АХЕ. Данное исполнение ориентированно на средний или высокий абонентский трафик. Обычно применяется в городских или пригородных районах, где высокая плотность населения. Такое исполнение позволяет использовать одновременно до 1024 передатчиков. Одним BSC/TRC может поддерживаться до 15 удалённых BSC.
· Отдельное исполнение BSC и TRC . Данное исполнение ориентированно на низкий или средний абонентский трафик. Обычно применяется в пригородных районах или сельской местности, где малая плотность населения. Такое исполнение позволяет использовать до 500 передатчиков одновременно. Отдельный TRC располагается в том же узле, что и MSC/VLR для повышения эффективности передачи.

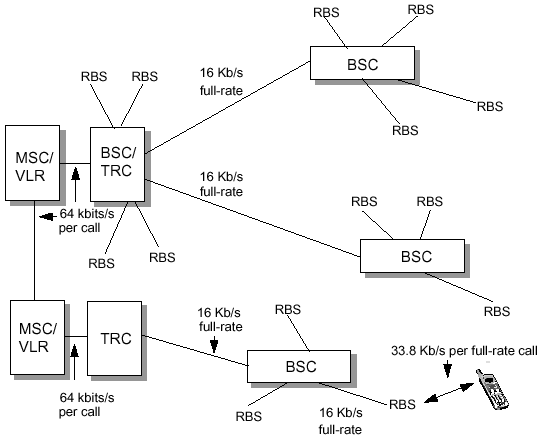

Рис. 6.2 Использование TRC и адаптация скорости
6.1.2 Базовые станции
В системе GSM (исполнение компании ERICSSON) существуют несколько вариантов BТS. В основном, BТS классифицируются по месту применения, следовательно, существуют следующие BТS:
· BТS наружного применения (макро BS)
· BТS внутреннего применения (макро BS)
· Специализированные BТS (Англия)
· Микро BТS
6.1.3 Другое оборудование сетевого доступа
В системах сотовой связи применяется дополнительное оборудование, позволяющее улучшать радиочастотное покрытие сети. К последним относится:
· Повторители (репитеры). Специальные устройства, которые обеспечивают обмен сигналами между MS и BТS. Применение повторителей позволяет снизить BER, тем самым обеспечивая более высокое качество передачи инфомрации.
· Кабель с утечкой ( Leaky Cable). Данный кабель представляет собой обычный кабель, но с отверстиями. Предназначен для отвода энергии через эти отверстия. Применяется в местах, где затруднительно расположить BТS. Так, например, Leaky Cable может использоваться в метрополитене.
6.2 Транскодер
6.2.1 Функции транскодера TRC
Основные функции транскодера включают в себя:
· транскодирование;
· адаптацию скорости передачи.
5.2.1.1 Транскодирование
Ранее упоминалось, что под процессом транскодирования понимается преобразование информации ИКМ (аналого-цифрового преобразованиея) в кодированную информацию стандарта GSM. Данная функция транскодирования осуществляется как в MS, так и в BSS.
