Министерство образования и науки Российской Федерации государственное бюджетное образовательное учреждение высшего образования «Сибирская государственная автомобильно-дорожная академия (СибАДИ)»
По дисциплине:
Технологические процессы автоматизированных производств
Лабораторная работа №3
«Термодинамический расчет трубопровода»
Выполнил: Михайлов С. С.
Студент группы: АПб 19z1-14
Проверил: Лазута И.В.
Омск 2021
Лабораторная работа № 3
«ТЕРМОДИНАМИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДА»
ЦЕЛЬ РАБОТЫ: Исследовать термодинамические свойства трубопровода нефти, получить зависимости потерь давления и температуры в зависимости от профиля трассы.

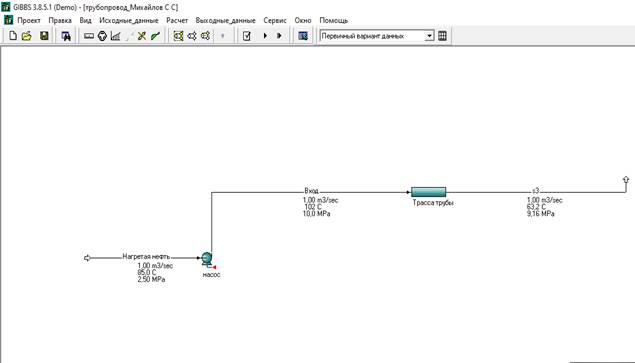

Создать модель трубопровода с насосом, подающим нефть, насыщенную газом.
Получить значения потерь давления Δр и тепловых потерь ΔТ по длине трубопровода (разницы давлений и температур смеси на входе и выходе из трубопровода), изменяя длину участка l и высоту подъема трубопровода h (конечная альтитуда) в следующих диапазонах:
· l = 2000 ÷ 10000 м с шагом 2000 м.
· h = 0 ÷ 80 м с шагом 20 м.
| ∆p | Длинна участка трубопровода | |||||
| 2000 | 4000 | 6000 | 8000 | 10000 | ||
| Высота участка трубопровода, h | 0 | 9,16 | 8,31 | 7,47 | 6,62 | 5,78 |
| 20 | 8,43 | 7,53 | 6,62 | 5,72 | 4,82 | |
| 40 | 7,75 | 6,85 | 5,95 | 5,05 | 4,15 | |
| 60 | 7,08 | 6,18 | 5,28 | 4,38 | 3,48 | |
| 80 | 6,41 | 5,5 | 4,6 | 3,7 | 2,8 | |
| ∆T | Длинна участка трубопровода | |||||
| 2000 | 4000 | 6000 | 8000 | 10000 | ||
| Высота участка трубопровода, h | 0 | 63,2 | 42,4 | 31,5 | 25,8 | 22,9 |
| 20 | 63 | 42,2 | 31,3 | 25,7 | 22,9 | |
| 40 | 62,8 | 42 | 31,2 | 25,6 | 22,8 | |
| 60 | 62,6 | 41,9 | 31,1 | 25,6 | 22,7 | |
| 80 | 62,4 | 41,7 | 30,9 | 25,4 | 22,7 | |

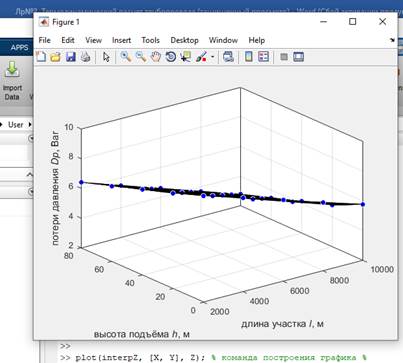

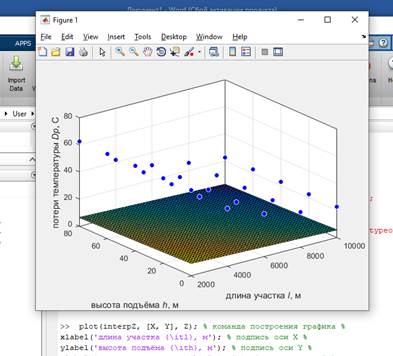

Построить графики зависимостей Δр = f (l; h), ΔТ = f (l; h) в программном комплексе Matlab.
Сделать вывод по полученным зависимостям.
Чем меньше длинна и высота трубопровода, тем выше давление, ∆p и температура, ∆ T в трубопроводе.
