На рис. 2 представлены функциональные схемы входов реле. На рис. 3 дана схема подключения входов к клеммнику интеллектуального реле.

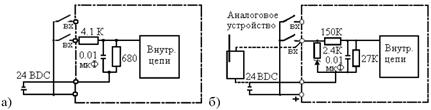

Рис. 2. Функциональные схемы входов а) IN0-IN3 и б) IN4 и IN5.

Рис. 3. Схема подключения входных сигналов для реле ZEN.

Общая характеристика входов реле представлена в табл. 3.

Таблица 3

Общая характеристика выходов контроллера представлена в табл. 4.

Таблица 4.4

Выходы имеют функциональную схему, представленную на рис.4. На рис. 5 приведена схема подключения выходных сигналов к клеммнику реле.

Рис. 4. Функциональная схема выходов

Рис.5. Схема подключения выходных сигналов реле ZEN

Распределение памяти интеллектуального реле ZEN

В табл. 5 представлена карта памяти интеллектуального реле.

Таблица 5

Продолжение табл. 5

Примечания:

Для дискретных выходов можно выбрать дополнительные функции. Выхо­ды, а также рабочие биты и биты удержания могут работать в четырёх режимах:

- [ - стандартный выход (Выход включается и выключается в зависимости от состояния условия выполнения);

- S - установка (Выход устанавливается в состояние 1 при выполнении усло­вий);

- R - сброс (Выход сбрасывается в состояние 0 при выполнении условий);

- A - переключение (Бит переключается между состояниями 1 и 0 каждый раз, когда условие исполнения устанавливается в состояние 1).

В табл. 4.6 и 4.7 представлены параметры таймеров и счётчиков, доступные для программирования или просмотра пользователем во время работы реле.

Таблица 6

Таблица 7

Продолжение табл. 7

На рис.6 представлены временные диаграммы работы таймера в различных режимах:

а) задержка на включение;

б) задержка на отключение;

в) выдача импульса заданной длительности;

г) импульсный таймер.

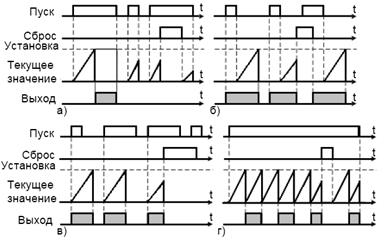

Рис. 4. Временные диаграммы работы таймера в различных режимах

Управление с кнопочной панели реле

При использовании интеллектуального реле ZEN есть возможность управле­ния им с кнопочной панели, расположенной на лицевой стороне реле (рис. 7). В табл. 8 представлено описание функций элементов кнопочной панели.

На рис. 4.8 представлен внешний вид дисплея при включении реле и обозначены его основные элементы.

Таблица 8

На схеме рис. 9 представлена упрощенная структура меню интеллектуально­го реле ZEN.

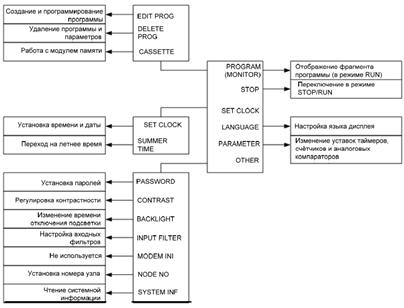

Рис. 9 Структура меню реле ZEN

Перемещение по пунктам в пределах одного меню производится клавишами ▲(В5) и ▼(В2), выбор пункта меню или подменю происходит нажатием клавиши OK (В1), выход из пункта меню производится нажатием клавиши ESC (В0). Вход в подменю происходит при помощи нажатия клавиши OK (В1), выход из него - ESC (В0).
