5 Т ребования к оформлению ВКР

Дата: 2025-06-14; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Требования к оформлению ВКР должны соответствовать требованиями ЕСТД и ЕСКД, ГОСТ 7.32-2001 "Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе", ГОСТ 7.1-2003 "Библиографическая запись. Библиографическое описание", ГОСТ 7.82-2001 "Библиографическая запись. Библиографическое описание электронных ресурсов".

Обучающийся может применять для оформления документации ВКР автоматизированные системы проектирования и управления (САПР).

5.1 Текстовая часть

Текстовая часть оформляется согласно требований ГОСТ Р 2.105-2019 «ЕСКД. Общие требования к текстовым документам».

Текстовую часть пояснительной записки выполняют на листах формата А4 с основными надписями по ГОСТ 2.104-2006 форма 2а. Шрифт текста выбирают Times New Roman размером №14. Интервал строк – полуторный. Отступ абзаца от рамки должен составлять 20 мм. Отступы слева и справа от рамок – не менее 5 мм, сверху и снизу от текста до рамки – 10 мм.

Разделы должны иметь заголовки и порядковые номера в пределах всего документа, обозначенные арабскими цифрами без точки и записанные с абзацевого отступа, интервалом 15 мм. Заголовки должны четко и кратко отражать содержание разделов, подразделов.

Каждый раздел текстового документа начинают с нового листа (страницы). Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце заголовка точку не ставят.

Название разделов, подразделов, подпунктов и т.д. выполняют полужирным шрифтом строчными буквами с заглавной прописной буквы. Размер заголовка раздела выполняют увеличенным шрифтом (размер шрифта – 16). Переносы слов в заголовках не допускаются. Если заголовок состоит из двух предложений, их разделяют точкой.

Между заголовками раздела, подраздела и последующего текста выполняют одинарный интервал.

Пример оформления текстовой части приведен в приложении А3.

В каждом поле «Обозначение документа», основной надписи по ГОСТ 2.104-2006 форма 2а, указывают шифр документа. В состав шифра пояснительной записки включают следующие элементы:

- тип документа (ДП – дипломный проект);

- шифр специальности (например: 15.02.01);

- последние две цифры года написания документа (для 2020 г – 20);

- номер учебной группы (41 и т.д.);

- номер темы, согласно приказа о закреплении тем ВКР (например: 25);

- группа резервных номеров для обозначения чертежей документа (00);

- условное обозначение документа «ПЗ» (пояснительная записка).

Пример

«ДП.15.02.01.20.41.25.00 ПЗ»

Внутри пунктов или подпунктов могут быть приведены перечисления. Каждый пункт, подпункт и перечисление записывают с абзацного отступа. Перед каждой позицией перечисления следует ставить дефис или при необходимости ссылки в тексте документа на одно из перечислений, строчную букву русского или латинского алфавитов, после которой ставится скобка. Для дальнейшей, детализации перечислений необходимо использовать арабские цифры, после которых, ставится скобка, а запись производится с абзацного отступа, как показано в примере.

Пример:

- _____________________

- _____________________

1) ________________

2) ________________

или

а) ____________________

б) ____________________

1) ________________

2) ________________

Нумерация страниц пояснительной записки и приложений, входящих в ее состав, должна быть сквозная.

Текст документа должен быть кратким, четким и не допускать различных толкований.

При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «требуется, чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова - «могут быть», «как правило», «при необходимости», «может быть», «в случае» и т.д.

При этом допускается использовать повествовательную форму изложения текста документа, например, «применяют», «указывают» и т.п.

В документах должны применяться научно-технические термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии - общепринятые в научно-технической литературе.

Если в документе принята специфическая терминология, то в конце его (перед списком литературы) должен быть перечень принятых терминов с соответствующими разъяснениями. Перечень включают в содержание документа.

В тексте документа не допускается:

- применять обороты разговорной речи, техницизмы, профессионализмы;

- применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;

- применять произвольные словообразования;

- применять сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе;

- сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки.

В тексте документа, за исключением формул, таблиц и рисунков, не допускается:

- применять математический знак минус (-) перед отрицательными значениями величин (следует писать слово «минус»);

- применять знак «Æ» для обозначения диаметра (следует писать слово «диаметр»). При указании размера или предельных отклонений диаметра на чертежах, помещенных в тексте документа перед размерным числом следует писать знак «Æ»;

- применять без числовых значений математические знаки, например > (больше), < (меньше), = (равно), (больше или равно), (меньше или равно), (не равно), а также знаки № (номер), % (процент);

- применять индексы стандартов, технических условий и других документов без регистрационного номера.

Если в документе приводятся поясняющие надписи, наносимые непосредственно на изготовляемое изделие (например, на таблички к элементам управления и т.п.), их выделяют шрифтом (без кавычек), например ВКЛ., ОТКЛ., или кавычками - если надпись состоит из цифр и (или) знаков.

Наименования команд, режимов, сигналов и т.п. в тексте следует выделять кавычками, например, «Сигнал +40 включено».

Если в документе принята особая система сокращения слов или наименований, то в нем должен быть приведен перечень принятых сокращений, который помещают в конце документа перед перечнем терминов.

Условные буквенные обозначения, изображения или знаки должны соответствовать принятым в действующем законодательстве и государственных стандартах. В тексте документа перед обозначением параметра дают его пояснение, например: «Предел текучести материала σ_т».

В документе следует применять стандартизованные единицы физических величин, их наименования.

Наряду с единицами СИ, при необходимости, в скобках указывают единицы ранее применявшихся систем, разрешенных к применению. Применение в одном документе разных систем обозначения физических величин не допускается.

В тексте документа числовые значения величин с обозначением единиц физических величин и единиц счета следует писать цифрами, а числа без обозначения единиц физических величин и единиц счета от единицы до девяти - словами.

Пример

1 Провести испытания на прочность двух труб, каждая длиной 1 м.

2 Выбрать 11 труб для испытаний на давление.

Единица физической величины одного и того же параметра в пределах одного документа должна быть постоянной. Если в тексте приводится ряд числовых значений, выраженных в одной и той же единице физической величины, то ее указывают только после последнего числового значения, например: 1,50; 1,75; 2,00 м.

Если в тексте документа приводят диапазон числовых значений физической величины, выраженных в одной и той же единице физической величины, то обозначение единицы физической величины указывается после последнего числового значения диапазона.

Пример

1 От 1 до 5 мм.

2 От 10 до 100 кг.

3 От плюс 10 до минус 40 °С.

4. От плюс 10 до плюс 40 °С.

Недопустимо отделять единицу физической величины от числового значения (переносить их на разные строки или страницы), кроме единиц физических величин, помещаемых в таблицах.

Приводя наибольшие или наименьшие значения величин следует применять словосочетание «должно быть не более (не менее)».

Приводя допустимые значения отклонений от указанных норм, требований следует применять словосочетание «не должно быть более (менее)».

Числовые значения величин в тексте следует указывать со степенью точности, которая необходима для обеспечения требуемых свойств изделия, при этом в ряду величин осуществляется выравнивание числа знаков после запятой.

Округление числовых значений величин до первого, второго, третьего и т.д. десятичного знака для различных типоразмеров, марок и т.п. изделий одного наименования должно быть одинаковым. Например, если градация некоего параметра (толщина) составляет 0,25 мм, то весь ряд должен быть указан с таким же количеством десятичных знаков, например: 1,50; 1,75; 2,00.

Дробные числа необходимо приводить в виде десятичных дробей, за исключением размеров в дюймах, которые следует записывать ¹/₄; ¹/₂.

При невозможности выразить числовое значение в виде десятичной дроби, допускается записывать в виде простой дроби в одну строчку через косую черту, например, 6/30; (10А - 4С)/(10В + 30).

5.2 Формулы

В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него и без абзацного отступа.

Формулы, за исключением формул, помещаемых в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы в крайнем правом положении в круглых скобках.

Пример

Площадь прямоугольника S, см², вычисляют по формуле

S=L×B, (1)

где L – длина прямоугольника, см;

В – ширина прямоугольника, см.

Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой и приводят в одну строку.

Пример

А=В×С, c²=a²+b², l=c×sinα, I=U/R

Переносить формулы на следующую строку допускается только на знаках выполняемых операций причем знак в начале следующей строки повторяют. При переносе формулы на знаке умножения применяют знак «×».

Ссылки в тексте на порядковые номера формул дают в круглых скобках.

5.3 Иллюстрации (рисунки)

Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце его. Иллюстрации приводят сразу после указания в тексте ссылки на них по центру листа с однострочным интервалом. После наименования рисунка до следующего текста также выполняют отступ в одну строку.

За исключением иллюстраций приложений, все рисунки следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1».

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например - Рисунок А.3. При ссылках на иллюстрации следует писать «¼ в соответствии с рисунком 2». Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование в этом случае помещают после пояснительных данных. Наименование рисунка и последующий текст отделяют одинарным интервалом.

Пример

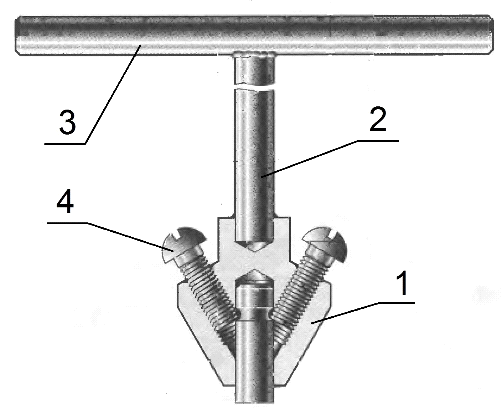

1 – корпус; 2 – стержень; 3 – рукоятка; 4 - винт.

Рисунок 5 – Приспобление для притирки клапанов

5.4 Таблицы

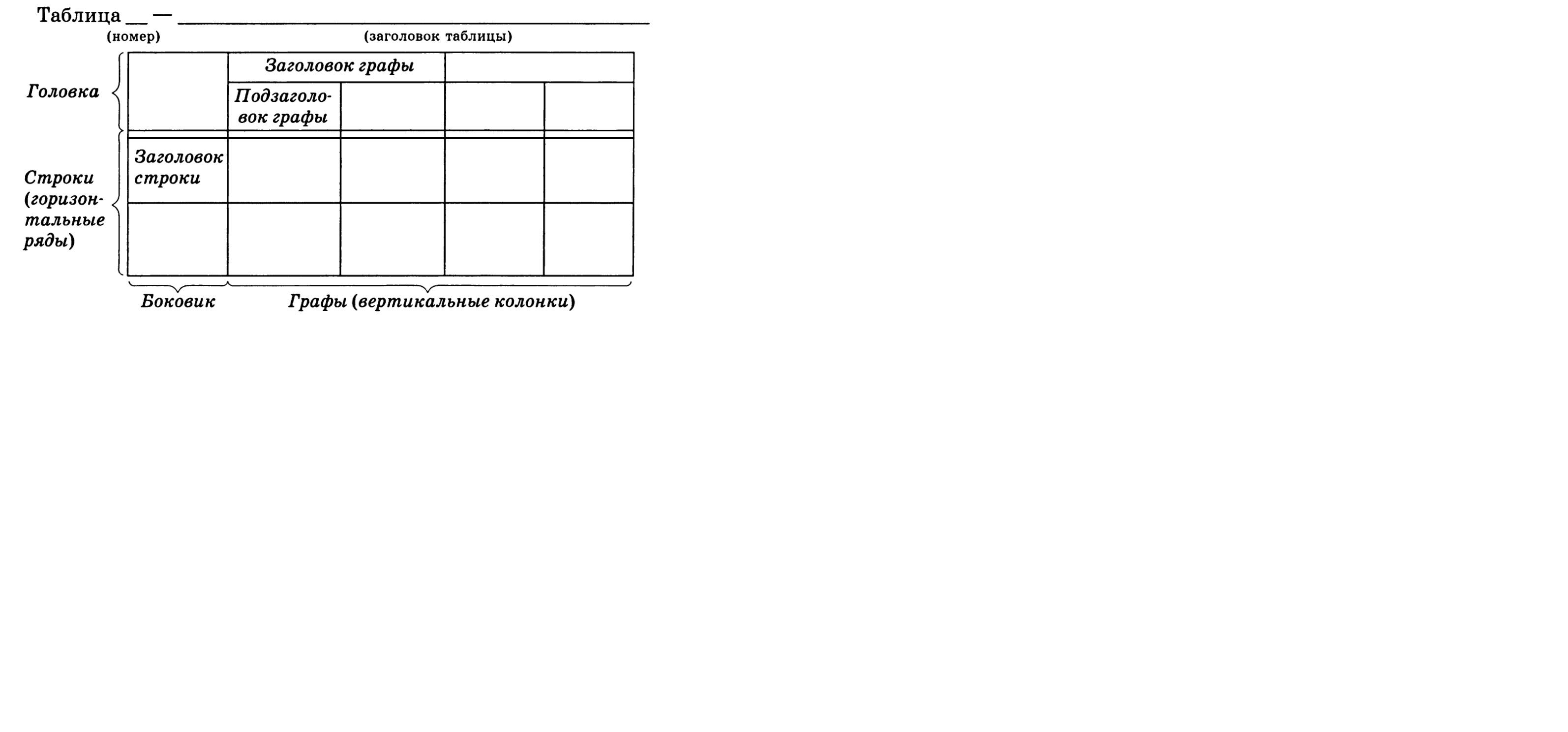

Таблицы располагают с однострочным отступом от предыдущего и последующего текста. Название таблицы, при его наличии, должно отражать ее содержание, быть точным, кратким. Оформляют таблицы в соответствии с рисунком 1.

Рисунок 1

Головку таблицы отделяют двойной линией от остальной части таблицы.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Если в документе одна таблица, она должна быть обозначена «Таблица 1» или «Таблица А.1», если она приведена в приложении А.

На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать слово «таблица» с указанием ее номера.

Текст таблицы выполняют шрифтом TimesNewRoman №12 (10) с выравниванием текста по центру.

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф - со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Таблицы слева, справа и снизу, как правило, ограничивают линиями.

Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а, при необходимости, в приложении к документу.

Допускается помещать таблицу вдоль длинной стороны листа документа.

Если строки или графы таблицы выходят за формат страницы, ее делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку и боковик.

Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера (обозначения) таблицы.

Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят. Пример выполнения переноса таблицы показан на рисунке 2.

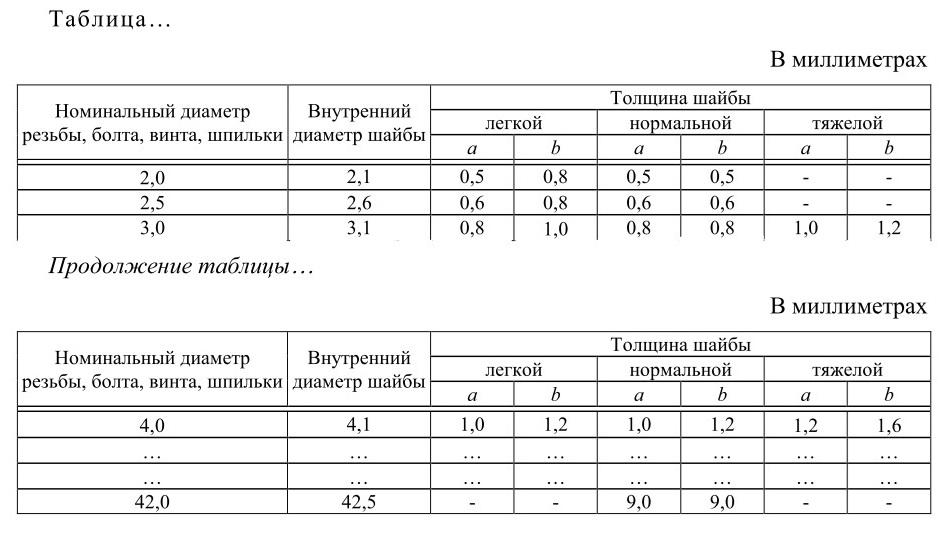

Рисунок 2 – Пример переноса таблицы

Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумерации показателей, параметров или других данных порядковые номера следует указывать в первой графе (боковике) таблицы непосредственно перед их наименованием. Перед числовыми значениями величин и обозначением типов, марок, и т.п. порядковые номера не проставляют.

Текст, повторяющийся в строках одной и той же графы и состоящий из одиночных слов, чередующихся с цифрами, заменяют кавычками (знак ») . Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами «То же», а далее кавычками в соответствии с рисунком 3.

Таблица….

Рисунок 3

Если предыдущая фраза является частью последующей, то допускается заменить ее словами «То же» и добавить дополнительные сведения.

Интервалы чисел в тексте записывают со словами «от» и «до» (имея в виду «от …до …включительно»), если после чисел указана единица физической величины или числа, представляют безразмерные коэффициенты, или через дефис, если числа представляют порядковые номера.

Пример

1 …толщина слоя должна быть от 0,5 до 20 мм.

При наличии в документе небольшого по объему цифрового материала его следует давать текстом, располагая цифровые данные в виде колонок, отделенных от пояснения отточием.

Пример

Предельные отклонения размеров профилей всех номеров:

по высоте...................................................................... ±2,5%

по ширине полки......................................................... ±1,5%

по толщине стенки....................................................... ±0,3%

ПРИЛОЖЕНИЕ А

(справочное)

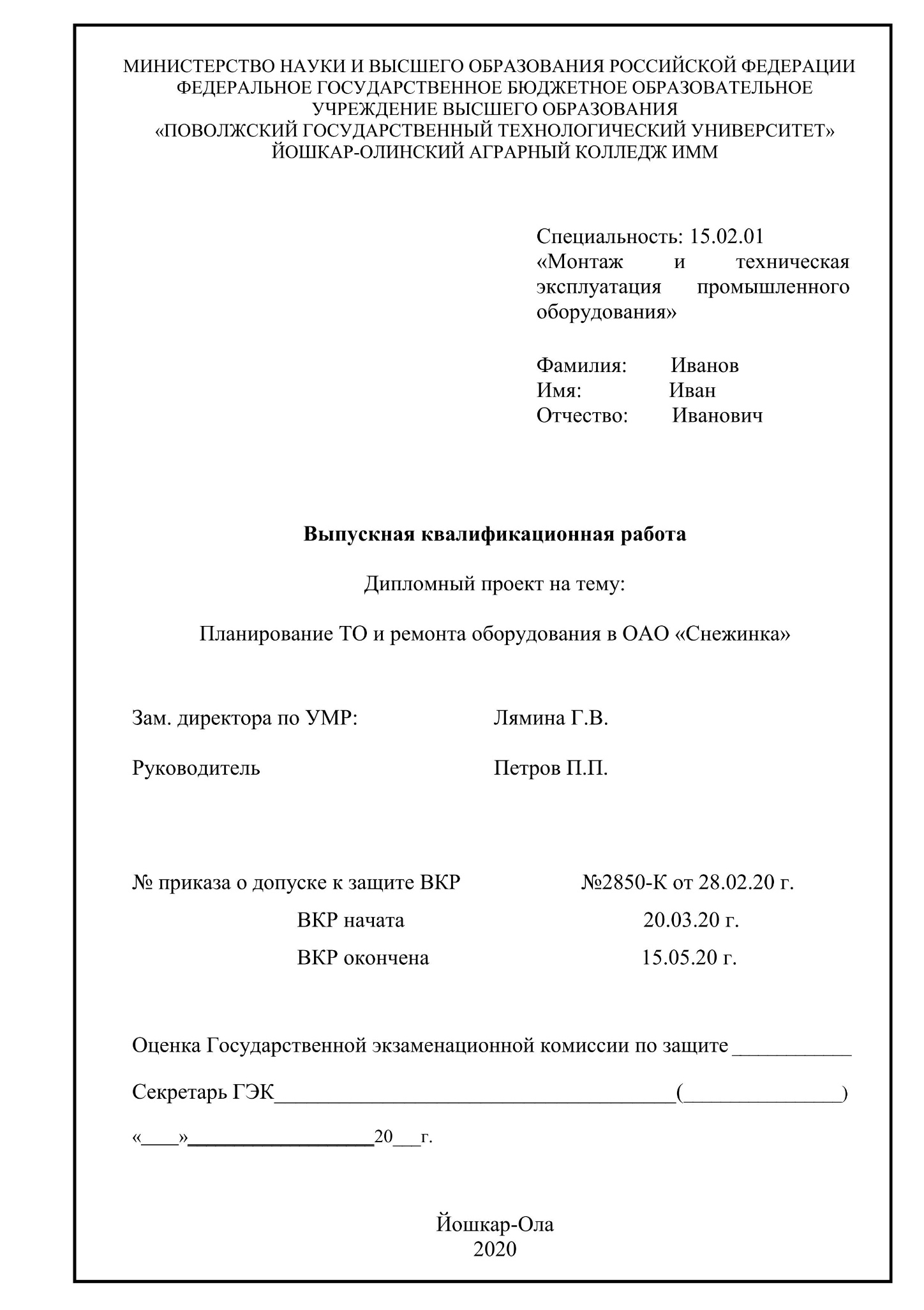

Пример выполнения титульного листа

ПРИЛОЖЕНИЕ Б

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Йошкар-Олинский аграрный колледж

З А Д А Н И Е
