Монтаж осветительных электроустановок
В состав работ по монтажу осветительных электроустановок входят выбор и разметка трасс электропроводок и мест установки светильников и установочных изделий, пробивные работы, крепежные работы, выполнение контактных соединений, испытания и сдача в эксплуатацию.
Пробивка борозд и сквозных отверстий в строительных конструкциях, устройство гнезд для щитов и установочных изделий, соединение жил проводов и кабелей должны выполняться специальным электроинструментом: бороздофрезами, электросверлами и др.
Для изгибания стальных труб применяют ручные трубогибы: механические (ТРТ-24) для труб диаметром до 24 мм и гидравлические (РТГ-2) для труб диаметром до 50 мм.
Соединение проводов и жил кабелей в гильзах и оконцевание наконечниками производится различными механическими, гидравлическими и электродвигательными прессующими механизмами. Наиболее широко применяют ручной механический пресс РМП-7М, гидравлические (ПГР-20, РГП-7М) и ручные (ПК-ЗМ) клещи.
При электромонтаже широко используют электросверлилки для сквозных и глухих отверстий, клещи КСИ-2М для надрезания и снятия жильной изоляции с проводов, а также перекусывания жил.
Для повышения производительности труда при монтаже электропроводок применяют многооперационные инструменты.
Монтаж осветительных шинопроводов
Для четырехпроводной системы освещения напряжением 380/220 В на ток 25 А выпускается комплектный шинопровод ШОС-67. В комплект шинопровода входят прямые секции длиной 0,5; 1,5; 3 м, гибкие секции длиной 1 и 1,6 м для поворотов и изменения направления, вводная секция, штепсельные токосъемники и набор деталей для крепления шинопровода к конструкциям.
Монтаж состоит в соединении секций с помощью штепсельной розетки на одном конце секции и голых концов проводов, скрепленных в четырехполюсную вилку, — на другом.
Светильники присоединяются к шинопроводу с помощью ответвительных двухполюсных штепсельных соединений с заземляющим контактом.
Монтаж светильников
Монтаж светильников заключается в его укреплении и подсоединении проводов к питающей линии. Светильники массой до 10 кг навешиваются на крюк или шпильку с помощью кольца или скобы. Во взрывоопасных помещениях корпус светильника навинчивается на стальную трубу с помощью резьбы (с подмоткой на нее пеньки, смазанной олифой, суриком или белилами для герметизации соединения).

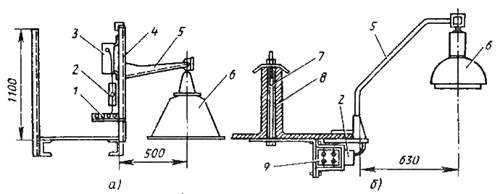

Рис. 54. Установка светильников на ограждении мостика (а) и на металлической ферме (б):
1 — кабели на лотке; 2 — штепсельный разъем; 3 - ПРА; 4 — ограждение мостика: 5 — кронштейн; 6 — светильник; 7 — подвеска К475; 8 — ферма; 9 — шинопровод ШОС.
При расположении светильника на стене, колонне и ферме его крепят с помощью кронштейнов заводского изготовления (рис. 54, а). Кронштейны снабжены штепсельным разъемом, розетка которого подсоединена к сети. На металлических и железобетонных фермах светильники крепятся трубчатыми кронштейнами с вылетом 630 мм и подвесом различной длины с резьбой 3/4 (рис. 54,6).
При кабельной проводке светильник крепится на монтажном профиле двумя винтами Мб, а при монтаже проводок в коробах используют специальные держатели, позволяющие подвешивать светильник в любом месте короба.

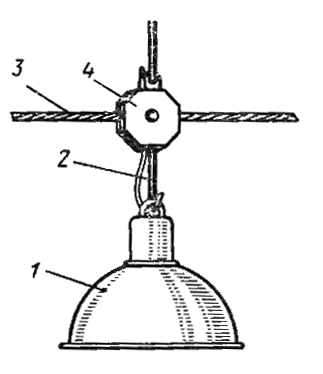

Рис. 55. Крепление светильника к тросовому проводу:
1 — светильник; 2 — крюк Для подвеса; 3 — тросовый провод; 4 — ответвительная коробка У245.
При монтаже проводок на тросах светильники крепят с помощью крюка с ответвительной коробкой (рис. 55). Светильники наружного освещения подвешивают с помощью крюка или резьбы на кронштейнах из труб с вылетом до 3 м.
Корпусы светильников при открытой проводке заземляют с помощью гибких перемычек между нулевым проводом и заземляющим контактом светильника, а при прокладке защищенных изолированных проводов, кабелей, в трубах, введенных в корпус светильника,—соединением корпуса светильника с нулевым проводом непосредственно в светильнике (рис. 56).

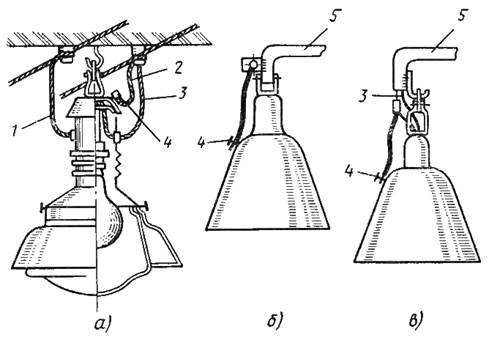

Рис. 56. Заземление арматуры светильников при открытой прокладке проводов в сетях с заземленной нейтралью (а), через стальную трубу (б), путем присоединения к нулевому проводу сети (в):
1 — фазный провод; 2 — заземляющий проводник; 3 — нулевой провод; 4 — винт заземления; 5 — стальная труба.
Монтаж электрической аппаратуры
Монтаж распределительных щитов и шкафов начинают с установки их на фундаментной раме. Шкафы и щиты располагают строго вертикально и прочно прикрепляют к раме, стене или иным конструкциям в соответствии с проектом и указаниями завода-изготовителя. На время монтажа рекомендуется снять все электроприборы (амперметры, вольтметры, электросчетчики), которыми оснащены щиты, во избежание повреждения их от сотрясений.
После окончания установки щитов и шкафов в них затягивают провода и кабели питающих и отходящих линий. Оконцованные жилы проводов и кабелей присоединяют к зажимам и контактам, установленным в щитах аппаратов.
По окончании монтажа устанавливают на место ранее снятые приборы и проверяют состояние и работу всех элементов шкафов и щитов. При этом контактные ножи рубильников должны входить в губки без ударов и с усилием, обеспечивающим необходимое давление в контактах. Фиксаторы положения приводов рубильников должны работать четко и безотказно. Патроны предохранителей должны прочно удерживаться в губках, плотно прилегая к контактам. Заземляющая шина, идущая от контура заземления к щиту, должна быть надежно присоединена к каркасу щита сваркой или болтами. Сопротивление изоляции токопроводящих частей щитов и сборок по отношению к заземленному каркасу должно быть не ниже 0,5 МОм.
После окончания всех отделочных и малярных работ в помещении устанавливают выключатели, переключатели и штепсельные розетки. Однополюсные выключатели и переключатели в двухпроводных сетях четырехпроводных систем присоединяют в рассечку фазных жил проводов и кабелей на высоте 1,5 м от пола. Штепсельные розетки устанавливают на высоте 0,8 м от пола.
Подлежащие заземлению металлические корпуса установочных аппаратов присоединяют отдельным проводом к нулевому проводу электропроводки. Один конец этого провода подсоединяется пайкой или сваркой к нулевому проводу, а другой конец — к корпусу аппарата с помощью заземляющего винта.
