Турбулентый режим течения (самолет нахуй)
При увеличении расхода через трубу в рассматриваемой установке скорость движения частиц жидкости будет увеличиваться. Струя красящей жидкости начнет колебаться.
Если открыть кран сильнее, расход через трубу увеличится.

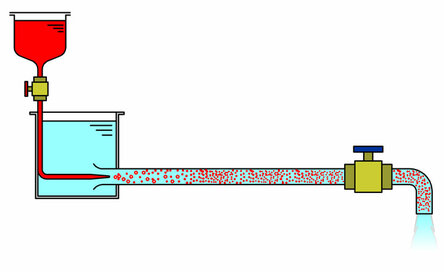

Поток красящей жидкости начнет смешиваться с основным потоком, будут заметны многочисленные зоны вихреообразования, перемешивания, в потоке будут преобладать силы инерции. Такой режим течения называется турбулентным.
Турбулентый режим - течение, сопровождающееся интенсивным перемешиванием, смещением слоев друг относительно друга и пульсациями скоростей и давлений.
При турбулентном течении векторы скоростей имеют не только осевые, но и нормальные к оси русла составляющие.
От чего зависит режим течения жидкости (это для общего развития)
Режим течения зависит от скорости движения частиц жидкости в трубопроводах, геометрии трубопровода.
Как было отмечено ранее, О режиме течения жидкости в трубопроводе позволяет судить критерий Рейнольдса, отражающий отношение сил инерции к силам вязкого трения.
· При числах Рейдольдса ниже 2300 можно говорить о ламинарном движении частиц (в некоторых источниках указывается цифра 2000)
· Если критерий Рейнольдса больше 4000, то режим течения - турбулентный
· Числа Рейднольдса от 2300 до 4000 свидетельствуют о переходном режиме течения жидкости
27. Ламинарное движение: характеристика, параметры, особенности.
Схема установки для иллюстрации режимов течения жидкости показана на рисунке.
Жидкость из бака по прозрачному трубопроводу через кран поступает на слив. На входе в трубу установлена тонкая трубка по которой в центральную часть потока поступает красящее вещество.

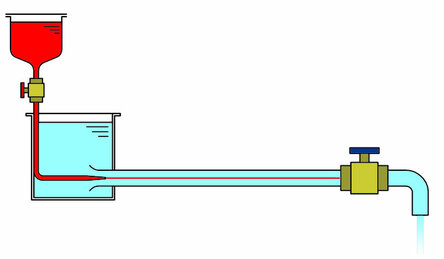

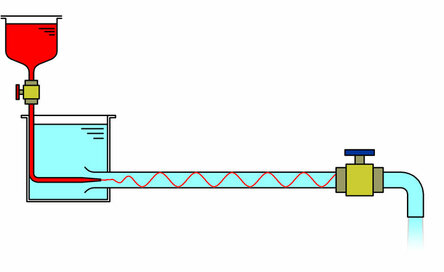

Если немного приоткрыть кран, жидкость начнет протекать по трубопроводу с небольшой скоростью. При введении красящего вещество в поток можно будет увидеть как токая струйка красящего вещества в виде линии протекает от начала трубы до ее конца. Это свидетельствует о слоистом течении жидкости, без перемешивания и вихреообразования, и преобладании в потоке сил инерции.
Такой режим течения называется ламинарным.
Ламинарный режим - слоистое течение жидкости без перемешивания частиц,без пульсации скоростей и давлений, без перемешивания слоев и вихрей.
При ламинарном течении линии тока параллельны оси трубы, т.е. отсутствует поперечные потоку жидкости перемещения.
28. Число Рейнольдса.
Число́ Ре́йнольдса (.), — безразмерная величина, характеризующая отношение инерционных сил к силам вязкого трения в вязких жидкостях и газах. Число Рейнольдса также является критерием подобия течения вязкой жидкости. При достижении критерия Рейнольдса значения критического., поток становится турбулентным неустойчивым, а при превышения значения. поток становится устойчивым турбулентным. Число Рейнольдса определяется следующими соотношениями: где. — плотность среды, кг/м3; — характерная скорость, м/с.
Техническая гидродинамика
29. Энергетические характеристики центробежного насоса.
https://studopedia.ru/14_106967_tema-osnovnie-energeticheskie-parametri-tsentrobezhnih-nasosov.html СКОПИРОВАТЬСЯ НЕ МОЖЕТ НОРМАЛЬНО ПОЭТОМУ ВОТ
Работа центробежного насоса характеризуется энергетическими параметрами:
из них выделяются два независимых параметра – подача Q и напор H
1.Подача – количество жидкости, подаваемое в единицу времени.
Количество жидкости можно измерять в единицах объема, массы, веса.
Объемная подача: Q= = [м3/сут, м3/ч, л/с]
Весовая подача: G= = [т/сут, кг/ч, Н/с], 1 Н =0.102 кгс
Массовая подача: М= = [кг/с]
Пересчет: G=g ×Q=r×q× Q , где g - удельный вес жидкости при to = 4оС, g=1000 кг/м3 (102×9,8=1000) или ( =102)
М=r ×Q, где r - плотность жидкости (масса ед. объема), [кг/м3, Н/м3] r=1000 кг/м3 (система СИ), r=102 кгс2/м4
ААХХПХАХХВФХХАХЗПАХАХХП СУКА РЕКЛАМА
РЕКЛАМА
Масса = = = - мера инертности тела,
F – мера взаимодействия тел.
2. Напор – приращение механической энергии, получаемое каждым кг жидкости, проходящей через насос.
Различают:
объемный напор (давление насоса) – характерен для объемных насосов (давление не зависит от плотности жидкости);
массовый напор – характерен для динамических насосов (не зависит от плотности и ускорения жидкости)
весовой напор – (для постоянного поля гравитации), в условиях невесомости весовой напор ®¥. На земле весовой напор колеблется 0,6÷0,35%
Для динамических насосов в качестве основного показателя – принимается массовый напор.
Напор по размерности линейная величина, но по существу – энергетическая
[м, Па = ] , 1 м= 9806 Н/м2
Н - напор как линейная величина (м) при g ® const
Р – давление , в Па
Соотношение Н= или Р = Н×r×g
Напор (высота столба жидкости) Н= = =м,
F =1массы ×g, Потенциальная энергия в однородном поле Еп=m×g×h
Н= Евых - Евх - разность (приращение) энергии на входе и выходе для 1 кг жидкости.
3. Мощность – приращение энергии, получаемое всем потоком в насосе в ед. времени – полезная мощность.
N= = = = = = = кВт
А=F×S, если Q =л/с, то
N=G×Н [ м] =gQH [кВт]= [кВт]
1 квт=102 кгм/с , g=9,8 м/с2 = , r× Q - масса воды, Р=r×g×H
4. КПД - (этта) – отражает величину преобразования механической энергии, полученной от двигателя в энергию потока жидкости.
h= = , N = кВт, Nдв= кВт
Часть механической энергии теряется вследствие потерь внутри насоса.
h=hг×hоб×hм
hг = = гидравлическое КПД, hг - потери напора в насосе
hоб = = объемный КПД, q - объемные утечки (циркуляционные и безвозвратные)
hм = механический КПД
Nm= N + N + N ,
N - потери на трение деталей о жидкость,
Nm2 – трение в сальниках,
N – трение в подшипниках.
КПД насоса определяется гидродинамическим совершенством проточной части, качеством системы внутренних уплотнений и величиной потерь на механическое трение.
÷Измерение параметров насоса
Подача насоса Q (объемная) – измеряется расходомером, установленном на напорном трубопроводе: сопла и трубы Вентури, мерные диафрагмы, ротаметры, турбинные и крыльчатые расходомеры, индукционные и ультразвуковые расходомеры и т.д.
Напор насоса Н – измеряется с помощью манометров и вакуумметров, которые устанавливаются на напорной и всасывающей линиях насоса.
Нг = Нг.вс + Нг. наг – геометрическая высота , Нг.вс – геометрическая высота всасывания, Нг.наг – геометрическая высота нагнетания
Напор насоса
Н = Нг + h.вс + h наг
где h.вс - потери напора во всасывающей трубе, м;
h наг - потери напора в напорном трубопроводе, м;
hвс =i×L×1,2 + (0,5¸1,5) м
где i - гидравлический уклон;
Lвс- длина всасывающей линии, м;
1,2 – коэффициент потерь на местные сопротивления, м;
(0,5¸1,5) – потери напора во всасывающих коммуникациях насосной станции, м;
hнап =i×L×1,1 + 2,5÷5 м
где i - гидравлический уклон;
Lвс- длина напорного трубопровода, м;
1,1 – коэффициент потерь на местные сопротивления, м;
2,5÷5 – потери напора в напорных коммуникациях насосной станции, м.
Если теоретический напор – это приращение энергии, полученное каждым кг жидкости, проходящим через насос, то
Н = Евых - Евх,,
Евых= Z2 + + , Евх= Z1 + +
Н = (Z2 - Z1) + ( - ) + ( - ) ,
где Z - удельная потенциальная энергия положения;
Р – абсолютное давление жидкости;
- удельное давление жидкости (удельная потенциальная энергия давления).
(Z2 - Z1) + ( - ) = Нман – манометрический напор или
Н= Нман+( - )
Манометрический напор при расположении оси насоса выше уровня воды в источнике определяется по формуле
Н манн = Мо + Wо всас,
где Мо, Wо всас - приведенные к оси насоса показания манометра и вакуумметра, установленных на напорном и всасывающем патрубках насоса;
При работе насоса с подпором,
Н манн = Мо – Мо всас,
где Мо, Мо всас - приведенные к оси насоса показания манометра и вакуумметра, установленных на напорном и всасывающем патрубках насоса.

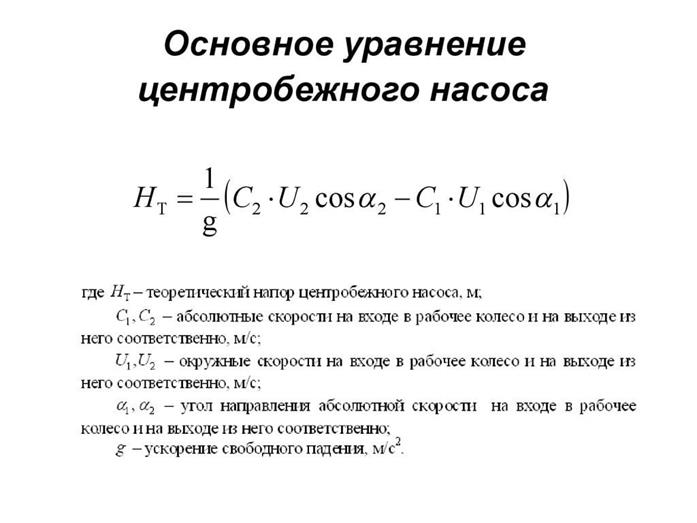

30. Теоретический напор (основное уравнение) центробежного насоса.
31. Теоретическая характеристика центробежного насоса: Н – Q .
Характеристикой насоса называется графически выраженная зависимость основных энергетических показателей от подачи при постоянной частоте вращения вала рабочего колеса, вязкости и плотности жидкой среды на входе в насос.
Основные параметры лопастных насосов подача Q, напор Я, мощность N, коэффициент полезного действия
и частота вращения вала рабочего колеса п находятся в определенной зависимости, которая лучше всего уясняется из рассмотрения характеристических кривых.Для построения теоретической характеристики насоса при заданных конструктивных размерах воспользуемся .уравнением центробежного насоса. Если поток на входе в колесо не закручен, то:
. Теоретическая подача насоса:
Подставляя полученное значение V2u в основное уравнение теоретического напора, получаем:
.При rt = const окружная скорость будет постоянной. Таким образом, зависимость теоретического напора Hj от теоретической подачи QT выражается уравнением первой степени, которое в координатах QT и Нт графически изображается прямыми линиями; наклон этих прямых зависит от значения углового коэффициента.
На рис. 3.2 приведена графическая интерпретация уравнения (3.2) для различных значений углового коэффициента.
32. Высота всасывания центробежного насоса.
Высота всасывания центробежных насосов составляет 3 5 - 4 5 м вод. ст. Однако следует иметь в виду, что центробежный насос в момент пуска не может обеспечить подсоса жидкости, а поэтому перед пуском всасывающий трубопровод и насос должны быть залиты перекачиваемой жидкостью. Для удержания жидкости во всасывающем трубопроводе после остановки насоса на конце трубопровода устанавливают обратный клапан. .

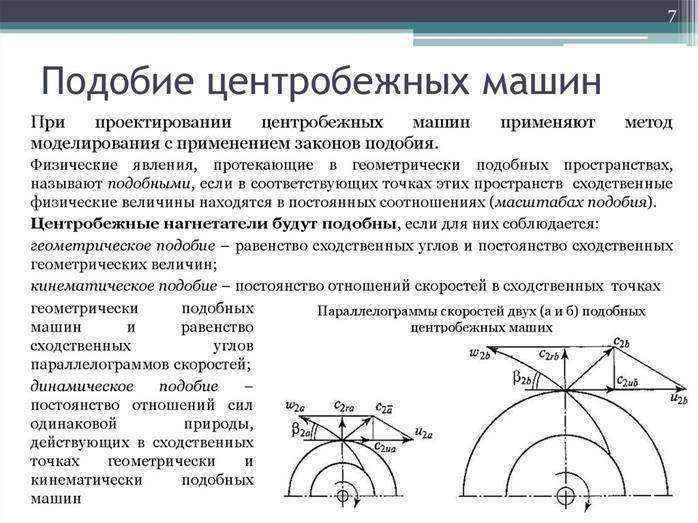

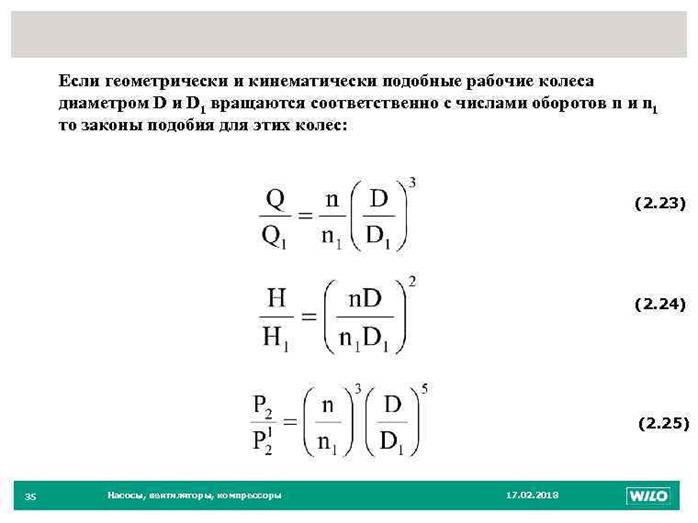

33. Законы подобия центробежных насосов. Формулы пересчета.
https://studopedia.ru/14_106972_tema-zakoni-podobiya-nasosov-koeffitsient-bistrohodnosti.html ПРОСТО ХВАТИТ ОТСТАНЬТЕ БУКВ НЕТ ОНИ УШЛИ В ПИЗДУ

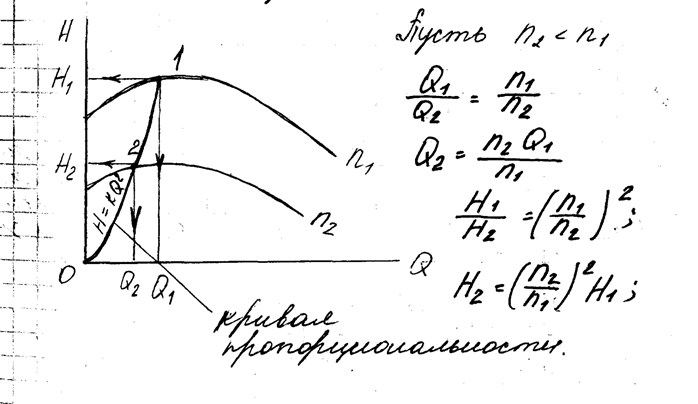

34. Изменение энергетических характеристик центробежного насоса при изменении частоты вращения рабочего колеса.
ПО-МОЕМУ ВСЕ ПОНЯТНО
35. Методы регулирования подачи насосов на насосных станциях.
Широко применяют следующие способы регулирования подачи:дросселированием — изменением открытия клинкета или клапана у насоса; перепуском части расхода из напорного трубопровода во всасывающий по обводному трубопроводу; изменением частоты вращения вала насоса.
36. Определение напора по показаниям приборов.
Для определения напора действующего насоса пользуются показаниями установленных на нём манометра (р м)и вакуумметра (р в). р н = р м + р а р вс = р а - р в р а – атмосферное давление. Следовательно, Напор действующего насоса может быть определён, как сумма показаний манометра и вакуумметра (выраженных в м столба перекачиваемой жидкости) и расстояния по вертикали между точками расположения этих приборов.
37. Понятие о неустойчивой работе насосов.
Устойчивость работы нагнетателей в сети (помпаж). В некоторых случаях при работе центробежных или осевых нагнетателей в сети могут создаться неустойчивые (непостоянные) режимы. Причиной этого могут быть колебания числа оборотов двигателей, связанные с колебаниями напряжений в сети, изменения характеристики сети и т. п. На устойчивости работы вентиляторов и насосов может сказаться и параллельное включение двух или нескольких машин в общую сеть.
При неустойчивой работе нагнетателей наблюдаются резкие колебания производительности и большие нагрузки па двигатели.
Колебания производительности сопровождаются нередко изменением направления движения жидкости, которая из нагнетательного трубопровода через нагнетатель поступает во всасывающий трубопровод. Подача при этом носит толчкообразный характер, присущий поршневым машинам, отчего явление, связанное с такой работой, принято называть помпажем.
Неустойчивая работа вентилятора или насоса чаще всего возникает при седлообразных характеристиках нагнетателей с перегибом и явно выраженным максимумом.
Неустойчивая работа нагнетателей может наблюдаться и при их очень пологой характеристике, когда постоянное гидростатическое давление сети мало зависит от производительности нагнетателя.
При крутой характеристике нагнетателя, не имеющей перегибов, работа машины значительно более устойчива, и практически не зависит от колебаний сопротивлений сети и от колебаний числа оборотов нагнетателя.
Следует отметить, что при параллельной работе двух нагнетателей на общую сеть наличие второго нагнетателя равноценно наличию в сети постоянного гидростатического сопротивления, не зависящего от производительности первого нагнетателя. В связи с этим устойчивый режим работы нагнетателей может нарушиться даже при незначительных колебаниях давления, вызванных изменением числа оборотов.
В насосных установках в некоторых случаях может иметь место неустойчивый режим работы насоса, характеризующийся уменьшением подачи, колебанием напора в достаточно значительных пределах. В результате происходят своего рода гидравлические удары, сопровождающиеся вибрацией, шумами насосной установки, а в трубопроводе возникают автоколебания расхода и напора. Такой неустойчивый режим работы получил название помпаж. В насосных установках помпаж наблюдается у насосов, имеющих кривую Н— Q в виде параболы выпуклой формы (седлообразного вида).
38. Параллельная и последовательная работа центробежных насосов.
Параллельной работой насосов называется одновременная подача перекачиваемой жидкости несколькими насосами в общий напорный коллектор. Необходимость в параллельной работе нескольких одинаковых или разных насосов возникает в тех случаях, когда невозможно обеспечить требуемый расход воды подачей одного насоса.
Последовательной называется работа насосов, при которой один насос (I ступень) подает перекачиваемую жидкость во всасывающий патрубок (иногда во всасывающий трубопровод) другого насоса (II ступень), а последний подает ее в напорный водовод. В условиях проектирования и строительства насосных станций последовательную работу насосов применяют в тех случаях, когда жидкость подается по трубам на очень большие расстояния или на большую высоту.
39. Параллельная работа насосов, расположенных на разных насосных станциях. Построение графических характеристик.
Для расчета системы необходимо определить характеристику параллельной работы насосов, установленных на каждой насосной станции.
Этот расчет производится так же, как и для параллельно работающих насосов, установленных на близком расстоянии друг от друга.
Затем строятся приведенные характеристики к точке выхода напорных водоводов из насосной станции.
40. Работа центробежных насосов при последовательном включении их в системе подачи. (ТАКОЙ ЖЕ КАК И 38)

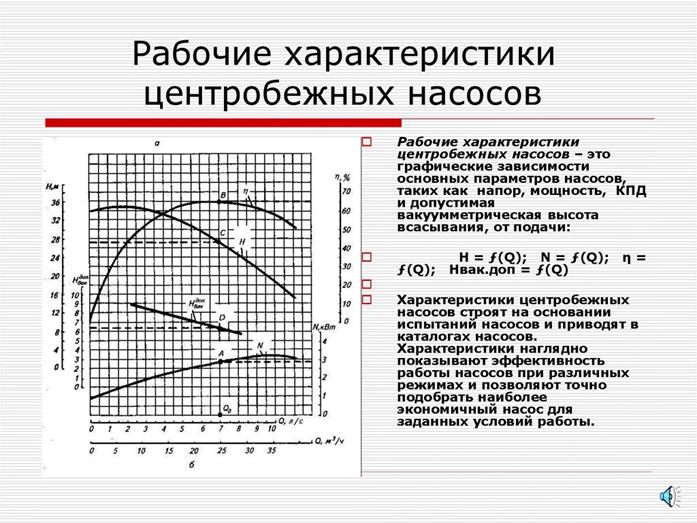

41. Рабочие характеристики центробежных насосов. Их применение.

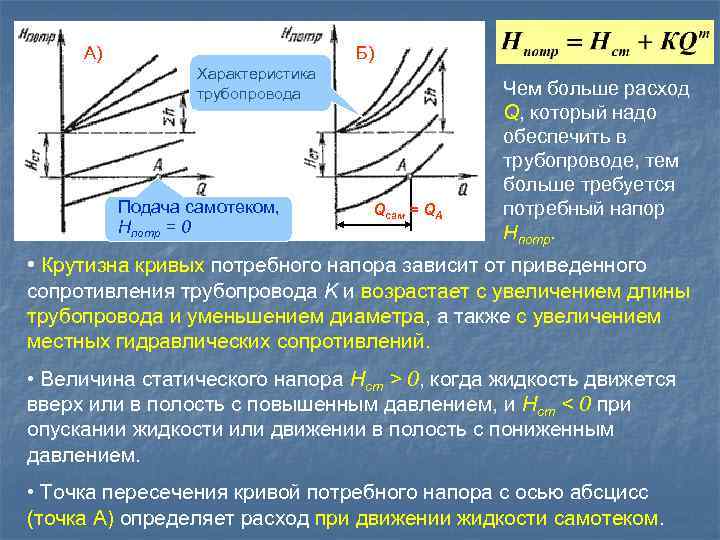

42. Графическая характеристика трубопровода. Метод построения.
43. Влияние изменения уровня воды в резервуаре или источнике водоснабжения на входные параметры насоса.
Геометрическая высота подъема воды насосов, устанавливаемых на насосных станциях / подъема, зависит от разности уровней воды в источнике и в смесителе водопроводных очистных сооружений. Однако уровень воды в поверхностных
ООО QА QБ Q л/с
