5. Измерение скоростей с помощью вертушки и определение расхода воды

Дата: 2025-04-30; Просмотры: 9

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

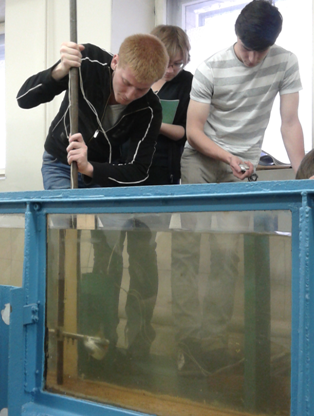

Одним из способов определения скорости воды и расхода в лотке является использование вертушек.

Вертушка устанавливается на расстоянии 0,8Н (0,4Н) от поверхности воды.

Что в нашем случае составило 15 см и 30 см от дна. После установки вертушки снимаются показания прибора в каждом створе. Чтобы снять показания надо:

1. Проверить работоспособность прибора, пропустив для этого 3-4 сигнала

2. Для определения показаний прибора засекается время между окончанием первого звонка и окончанием второго.

№ вертушки, расстояние от постоянного начала. Глубина. Число оборотов за прием. Уровень	Глубина опускания вертушки, м	Отсчет по штанге, м	Отсчет по секундомеру, с			Сумма оборотов	Число оборотов в секунду	Скорость м/с	Средняя скорость по глубине, м/с
			1	2	3
№1 b=4,2м h=0,55м n=20	21,5	0,30	23	15	18	60	1,07	0,296	0,236
	36,5	0,15	31	25	30	60	0,7	0,176

Полученный данные приведены в таблице:

На основании полученных данных строится годограф скоростей.

6. ИЗМЕРЕНИЕ СКОРОСТЕЙ С ПОМОЩЬЮ ПОПЛАВКОВ И ОПРЕДЕЛЕНИЕ РАСХОДА ВОДЫ.

Номер поплавка	Время прохождения всего пути, с	Расстояние от левой стенки в 1 створе, м	Расстояние от левой стенки во 2 створе, м	Расстояние от левой стенки в 3 створе, м	Группа поплавка	Осредненное положение поплавка группы от начала	Среднее время движения поплавка
1	9	0,16	0,06	0,2	-	-
8	6,7	0,14	0,19	0,11	-	-
2	7	0,09	0,11	0,06	1	3,75	7,1
5	7,2	0,17	0,02	0,03	1
6	7,1	0,11	0,01	0,14	1
7	8,4	0,17	0,16	0,09	2	10,5	8,25
9	8,1	0,13	0,15	0,12	2	10,5	8,25
10	7,9	0,15	0,17	0,13	2	18,5	7,13
3	6,7	0,15	0,07	0,17	3
4	6,8	0,16	0,17	0,17	3

Номер интервала	Средняя продолжительность хода поплавка, с	Средняя поверхностная скорость, м/с	Площадь сечения интервала, м²	Фиктивный расход в интервале, м³/с
1	3,75	0,53	0,039	0,021
2	10,5	1,27	0,04	0,051
3	18,5	2,59	0,06	0,155

Ω=0,14 м²

Q_ф=0,227
