Т.Н. Емелина, О.С. Мельникова
ИНЖЕНЕРНАЯ ГРАФИКА
НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ
Утверждено редакционно-издательским советом СибГТУ в качестве сборника контрольных заданий с примерами решений
для студентов направления 151000.62 «Технологические машины и оборудование»
заочной формы обучения
КРАСНОЯРСК
2013
Емелина Т.Н. Инженерная графика. Начертательная геометрия. Сборник контрольных заданий с примерами решений для студентов направления 151000.62 «Технологические машины и оборудование» заочной формы обучения / Т.Н. Емелина, О.С. Мельникова. - Красноярск: СибГТУ, 2013. – 41 с.
Данная методическая разработка представляет собой сборник контрольных заданий с примерами решений по основным темам курса начертательной геометрии и предназначена для студентов 1 курса направления 151000.62 заочной формы обучения.
Сборник состоит из четырех контрольных заданий, каждое из которых содержит указания к выполнению, примеры решения задач, контрольные вопросы по теоретическому материалу, варианты контрольных заданий и образцы их выполнения.
Рецензент:
канд.техн.наук, доцент С.Н.Мартыновская (научно-методический совет СибГТУ)
© Т.Н.Емелина
О.С. Мельникова
© ФГБОУ ВПО “Сибирский государственный технологический университет”, 2013
Содержание
Введение ……………………………………………………………………4
Требования к выполнению чертежей…………………………………..…4
Задание 1 «Пересечение прямой с плоскостью»…………………………5
Задание 2 «Метрические задачи»………………………………………....8
Задание 3 «Сечение поверхностей плоскостями»……………………...12
Задание 4 «Пересечение поверхностей»………………………………..28
Библиографический список………………………………………………35
Приложение А(справочное) Перечень ключевых слов……………..….38
Приложение Б (справочное) Обозначения и условности
в тексте и на чертежах……………………………………………………39
Приложение В (справочное) Вопросы для подготовки к экзамену…....40
Введение
Данная методическая разработка представляет собой сборник контрольных заданий с примерами решений по основным темам курса начертательной геометрии и предназначена для студентов 1 курса направления 151000.62 заочной формы обучения.
Сборник состоит из четырех контрольных заданий, каждое из которых содержит указания к выполнению, примеры решения задач, контрольные вопросы по теоретическому материалу, варианты контрольных заданий и образцы их выполнения.
Для студентов заочной формы обучения вариант задания соответствует сумме трех последних цифр № зачетной книжки или выдается преподавателем.
Итогом изучения теоретического курса по начертательной геометрии является экзамен. Для получения допуска к экзамену студент должен предоставить альбом чертежей, выполненных в соответствии с заданиями своего варианта, объяснить решение задач и ответить на теоретические вопросы по данной теме.
Вопросы для подготовки к экзамену приведены в приложении.
Требования к выполнению чертежей
1. Каждое задание контрольной работы выполняется на отдельном листе чертежной бумаги формата А3 (297х420).
2. Чертежи выполняются простыми карандашами при помощи чертежных инструментов четко и аккуратно, с соблюдением требований стандартов Единой системы конструкторской документации.
3. Начертание и размеры линий чертежа должны соответствовать требованиям ГОСТ 2.303-68.
4. Все надписи и обозначения на чертежах выполняются шрифтом чертежным по ГОСТ 2.304-81.
5. Изображения на поле чертежа располагаются равномерно, выполняются в масштабе согласно ГОСТ 2.302-68 и занимают не менее 75% площади поля.
6. Основные построения и линии проекционной связи выполняются тонкими сплошными линиями и сохраняются на чертежах.
7. Точки, получаемые в результате построений, изображаются в виде незакрашиваемых окружностей диаметром 1,5-2 мм.

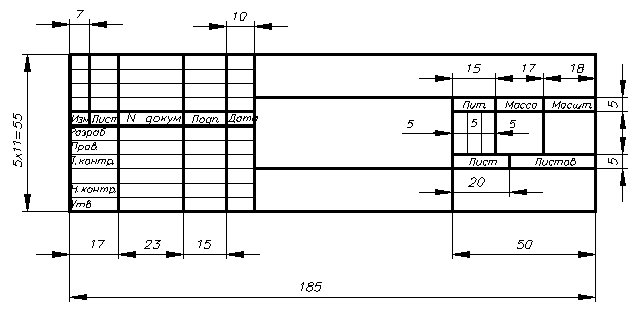

8. В правом нижнем углу располагают основную надпись по ГОСТ 2.104-68 (Рисунок 1).
Рисунок 1-Основная надпись чертежа
