Дать описание методики проведения динамического зондирования и по данным зондирования в точке 2 оценить свойства грунтов.
Метод динамического зондирования как полевой метод исследования грунтов основан на определении их сопротивления внедрению зонда под действием динамической нагрузки. Динамическое зондирование входит в состав инженерно-геологических изысканий и служит для определения:
- состава и свойств грунтов;
- ИГЭ в инженерно-геологическом разрезе;
- глубин залегания скальных и крупнообломочных пород;
- физико-механических свойств грунтов;
- плотности и прочности грунтов со стечением времени;
- мест проведения полевых испытаний грунтов другими методами.
По результатам динамического зондирования вычисляют условное динамическое сопротивление грунта РД, МПа (кгс/см2) погружению стандартного зонда.
При испытаниях грунтов динамическим зондированием применяют установки, состоящие из зонда (извлекаемого или неизвлекаемого), ударного устройства, опорной рамы и измерительного устройства.
Динамическое зондирование выполняют с помощью установок динамического зондирования, которые подразделяются на три типа по величине РД.
Динамическое зондирование выполняют последовательно забивая свободно падающим молотом зонд в грунт, одновременно ведётся замер осадок зонда после нанесения нескольких ударов. Число таких ударов (n) называемых залогом , зависит от грунта и выбирается в диапазоне 1¸20. Для рыхлых песчано-глинистых пород оно не превышает 5.
Динамическое зондирование прекращают когда достигнута заданная глубина или когда погружение зонда незначительно (меньшее 2¸3 см за десять ударов). Перерывы в зондировании допускаются только для добавления штанг. По окончании зондирования либо извлекают из грунта весь инструмент (комплект ударных штанг с зондом), либо только комплект штанг в зависимости от применяемой конструкции зонда.
В процессе зондирования необходимо контролировать вертикальное положение зонда. Наращивание штанг выполняется с помощью штангового ключа посредством поворота погруженного зонда по часовой стрелке. Усилия при повороте штанг описываются в журнале, как и другие наблюдения, и учитываются при расчётах.

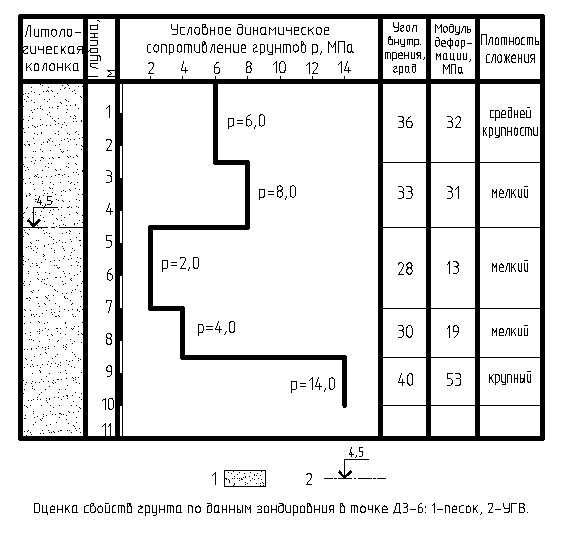

Оценим свойства грунтов в точке 2 (Д3-6):
