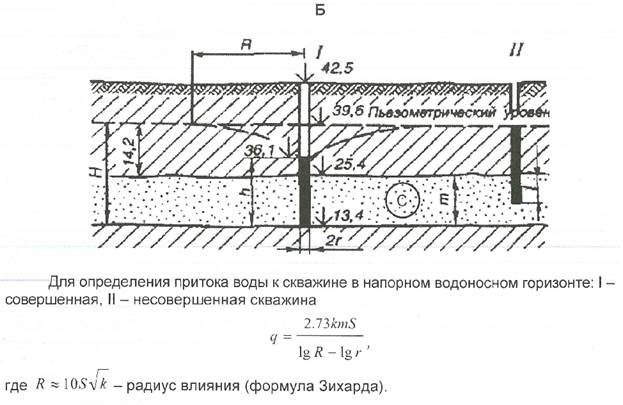

Для расчетной схемы Б определить приток воды к поземным выработкам и сооружениям.
Принимаем r (радиус колодца) = 0,75
m =25.4-13.4=12,0м
h =36.1-13.4=22,7м
H =12+14.2=26,2м
S = H - h =3.5
k принимаем 12м/сут
R =10*3.5√12=121.244
Приток воды к подземным выработкам:
q =(2,73*12*12*3,5)/( lg 121,244- lg 0,75) =622 м3/сут.
Задание №17(8).
Описать вид работы (зондировочные работы) при инженерно-геологических изысканиях.
Под зондированием понимается процесс погружения в грунт специального устройства - зонда с измерением показателей сопротивления грунта такому погружению. Это способ быстрого изучения грунта в состоянии его естественного залегания, чаще всего производимого на глубину до 10...20 м. Согласно Межгосударственному стандарту стран СНГ ГОСТ 19912-2001 [25] зондирование называется статическим, если погружение происходит под действием статической вдавливающей нагрузки, и динамическим, если такая нагрузка является ударной или ударно-вибрационной.
Зонд представляет устройство, включающее «штангу» (металлический стержень) и специальный конический наконечник («конус»), который закреплен на конце этой штанги. Вдавливающее усилие (статическое или динамическое) передастся на конический наконечник через штангу, которая может состоять из отдельных звеньев, наращиваемых в процессе погружения, или из единого звена.
В зависимости от конструкции наконечника ГОСТ 19912-2001 разделяет зонды для статического зондирования на два типа:
I тип - зонды с наконечником из конуса и кожуха,
II тип - зонды с наконечником из конуса и муфты трения.
Часть наконечника, расположенную над конусом, называют у зонда I типа кожухом, у зонда II типа - муфтой трения. Кожух жестко соединен с конусом, муфта трения с конусом не связана.
При статическом зондировании обычно измеряются следующие величины:
- удельное сопротивление грунта под конусом зонда (МПа или кПа) в виде силы сопротивления этого грунта прониканию в него конуса, отнесенной к площади основания конуса (иногда используется термин «лобовое сопротивление зонда»);
-удельное сопротивление грунта на муфте трения (МПа или кПа) измеряется только у зонда II типа и представляет сопротивление грунта на коротком участке боковой поверхности - муфте трения, отнесенное к площади боковой поверхности этой муфты трения;
- общее сопротивление грунта на боковой поверхности зонда, (кН) измеряется только у зонда I типа и представляет сопротивление грунта на боковой поверхности всей заглубленной части
На практике для величин и иногда используется один и тотже термин - «боковое сопротивление зонда», или «сопротивление грунта на боковой поверхности зонда».
Следует отметить, что сопротивление грунта, приходящееся на кожух зонда I типа, отдельно не измеряется, а рассматривается как часть величины, т.е. удельного сопротивления грунта под конусом зонда. Таким образом, показатели, измеряемые зондами I и II типа, различаются не только при определении сопротивлений грунта по боковой поверхности зонда, но и сопротивлений под конусом, которые у зонда I типа всегда несколько выше, чем у II типа.
При динамическом зондировании измеряемым показателем служит чаще всего «залог» число ударов молота, после которого производят измерение глубины погружения зонда. В ряде случаев используется также «динамическое сопротивление грунта», представляющее удельную энергию погружения зонда, отнесенную к единице глубины погружения (м).
Погружение зондов осуществляется зондированными установками, включающими кроме самого зонда устройство для его погружения (вдавливание и извлечение - при статическом зондировании, ударное устройство — при динамическом), опорноанкерные устройства и измерительные устройства. Зондировочные установки могут быть самоходными, т.е. смонтированными на базе автомобиля или трактора, могут быть передвижными прицепными, т.е. смонтированными на базе автомобильного прицепа, переносными сборноразборными или в виде приставок к буровым установкам.
В зависимости от усилий, необходимых для вдавливания зонда, и диапазонов значений измеряемых показателей сопротивления грунта Межгосударственный стандарт СНГ разделяет установки для статического и динамического зондирования на легкие, средние и тяжелые.
Кроме механизированных установок для зондирования на практике, особенно за рубежом, нередко используются простейшие портативные устройства, реализующие принцип зондирования, т.е. предполагающие изучение грунта путем ручного вдавливания (или забивки) в него специального стержня с наконечником. Такие устройства обычно именуются «ручными пенетрометрами», «ручными зондами», «щупами», «зондами-щупами» и проч. Чаще всего они используются для технологического контроля плотности насыпей при производстве земляных работ, исследовании грунтов в шурфах при обследовании зданий или в инженерных изысканиях на территориях со слабыми грунтами. Глубина погружения таких зондов обычно невелика. При контроле плотности насыпей она может составлять 0,3...0,7 м (соответственно толщине отсыпаемого слоя), но в слабых грунтах типа илов, сапропелей она может достигать 7...10 м
Параметры таких зондов (формы и диаметры наконечников, методика погружения и проч.) стандартам в должной мере не соответствуют, в связи с чем некоторые специалисты рассматривают применение зондовщупов как самостоятельный метод испытаний, не отождествляя его с зондированием. Приводимые в нормах эмпирические зависимости для определения свойств грунта пли несущей способности свай по данным зондирования для ручных зондов-щупов, как правило, не годятся. Расшифровка результатов подобного упрощенного зондирования (т.е. вдавливания зондовщупов с замером сопротивлений грунта) требует использования своих зависимостей, отражающих специфику подобных испытаний, особенности конструкции применяемых зондов, особенности местных условий. По этой причине количественная оценка грунтовых условий на основе вдавливания зондов-щупов оказывается достаточно эффективной, когда ей предшествует тарировка (калибровка) получаемых результатов применительно к изучаемой разновидности грунта. Такая тарировка предполагает установление локальных эмпирических зависимостей между стандартными характеристиками изучаемого грунта и показателями его сопротивляемости прониканию данного зондащупа.
