2. По формуле (6) вычислить R1 и установить его на магазине сопротивлений R1.
3. По таблице, закреплённой на рабочем столе, выписать три значения R2 и первое из них установить на магазине сопротивлений R2(таблица приведена также в приложении под № 3).
4. По формуле (7) вычислить сопротивление R и установить его на соответствующем магазине.
5. Переключатель S2 поставить в положение εn и замкнуть ключ S1.
6. Нажать кнопку К и в случае необходимости небольшими изменениями сопротивления R добиться отсутствия тока через микроамперметр.
7. С помощью переключателей S2 подключить неизвестную ЭДС εx.
8. Кратковременно нажимая кнопку К, изменением сопротивлений R 1 и R 2, оставляя их сумму неизменной, добиться отсутствия тока через микроамперметр.
9. По формуле (8) вычислить величину неизвестной ЭДС εx.
10. Опыт повторить с двумя другими сопротивлениями R2.
Обработка результатов измерений
1. Рассчитанные и измеренные значения R, R 1, R 2, и
занести в разработанную таблицу для всех трех опытов.
2. Рассчитать величину εx для всех измеренных значений
3. Рассчитать доверительный интервал с учетом случайных и приборных погрешностей и относительную погрешность измерений.
Контрольные вопросы
1. Типы вольтметров и принцип их работы.
2. Почему с помощью вольтметра нельзя точно измерить ЭДС источника?
3. В чем заключается сущность метода компенсации ?
4. Каковы преимущества метода компенсации?
Лабораторная работа 2.6
ОПРЕДЕЛЕНИЕ РАБОТЫ ВЫХОДА ЭЛЕКТРОНОВ ИЗ МЕТАЛЛА
Цель работы
Изучение термоэлектронной эмиссии и определение работы выхода электрона из металла на основании закона Ричардсона-Дешмана.
Введение
Термоэлектронной эмиссией называется испускание электронов твёрдыми телами, происходящее вследствие нагревания этих тел. Электроны, испускаемые нагретым телом, называется термоэлектронами, а само тело – эмиттером.
В классической теории металлов электроны проводимости в металле рассматриваются как полностью свободные. Внутри металла электроны удерживаются силами притяжения положительно заряженной кристаллической решётки, а также силами электрического поля двойного электрического слоя. Этот слой возникает у поверхности металла благодаря тому, что в процессе теплового движения часть электронов может пересекать поверхность металла. При этом поверхность металла заряжается положительно и притягивает вылетевшие электроны. У поверхности металла образуется тонкий слой электронов, который в совокупности с положительно заряженной поверхностью металла подобен заряженному конденсатору, электрическое поле которого препятствует вылету электронов из металла.
В соответствии с этим, электроны в металле можно рассматривать как находящиеся в потенциальной яме глубиной W (рис. 1). Обозначим максимальную кинетическую энергию, которой обладают свободные электроны в металле при 00К через EF (энергия Ферми). Чтобы электрон мог покинуть металл, он должен обладать некоторой дополнительной энергией, равной разности W - EF .
Величина этой разности представляет собой энергию, необходимую для того, чтобы электрон покинул металл, и называется работой выхода электрона из металла
A = W - EF = eφ , (1)
где e – заряд электрона; φ –потенциал выхода; W – потенциальная энергия взаимодействия электрона с кристаллической решёткой.
Работа выхода – характерная для каждого металла величина, которая в зависимости от чистоты металла и состояния его поверхности, может принимать значения от десятых долей электрон-вольта до нескольких электрон-вольт.
При комнатной температуре число электронов, способных совершить работу выхода, ничтожно мало, а термоэлектронная эмиссия практически отсутствует. С повышением температуры увеличивается скорость хаотического движения электронов. При этом число электронов, способных покинуть металл, резко возрастает. Покинувшие металл электроны находятся в динамическом равновесии с металлом и образуют у его поверхности пространственное электронное облако.
Если накаленный металл является катодом электронной лампы и напряжение между анодом и катодом невелико, то в направлении анода будет двигаться лишь часть электронов, составляющих электронное облако. С увеличением напряжения число электронов, образующих анодный ток, растёт, и электронное облако рассасывается.

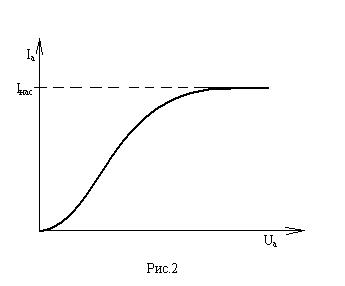

При достижении некоторого напряжения все эмитируемые электроны будут достигать анода, и дальнейшее увеличение напряжения не будет сопровождаться увеличением анодного тока (рис. 2).
Это явление называется насыщением анодного тока, а соответствующий анодный ток – током насыщения. Очевидно, что именно ток насыщения будет характеризовать термоэлектрон-
ную эмиссию, так как все электроны, испускаемые катодом, попадают на анод. Так как число испускаемых катодом электронов в единицу времени растёт с увеличением температуры катода, ток насыщения тоже будет расти с увеличением температуры.
Расчёт плотности тока насыщения приводит к формуле Ричардсона-Дешмана
,
(2)
где - плотность тока насыщения, равная отношению анодного тока насыщения к поверхности катода
= Iнас/Sкат; eφ – работа выхода; k – постоянная Больцмана;
Т – температура по шкале Кельвина; А – константа.
Формула Ричардсона может быть представлена в виде
, (4)
где А’ = А · Sкат – также константа.
Логарифмируя формулу (4), получаем
. (5)
Такой вид уравнений термоэлектронной эмиссии наиболее удобен для определения работы выхода электрона. Если построить график зависимости от
, получается прямая линия, угловой коэффициент которой равен tgα =
. Определив угловой коэффициент как тангенс угла наклона прямой линии к оси абсцисс в координатах
и
, можно рассчитать работу выхода
. (6)
Этот метод определения работы выхода называется методом прямых Ричардсона.
Описание установки

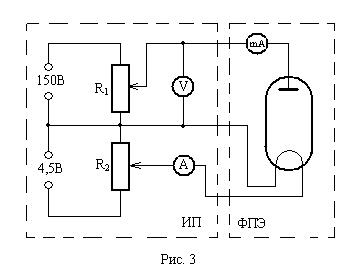

Электрическая схема лабораторной установки представлена на рис. 3. Установка состоит из источника питания (ИП), обеспечивающим постоянные напряжения: для питания анодной цепи – от 0 до 150В, и для питания катода прямого накала – до 4,5 В.
В ИП вмонтированы также делители напряжения: “R1” – изменяющий анодное напряжение от 10 до 130 В; “R2” – изменяющий напряжение накала от 1,85 до 4,25 В; вольтметр V – измеряющий анодное напряжение; амперметр A – измеряющий анодный ток . В установку также входят кассета ФПЭ-06 с вакуумной лампой – диодом и цифровым миллиампермет-
ром (mA), измеряющий величину анодного тока лампы.
Порядок выполнения измерений
1. Собрать электрическую схему установки.
2. Установить максимальный ток накала, указанный преподавателем (не более 1,7 А), и при Ua = 0 прогреть лампу в течение 3 мин.
3. Увеличивая анодное напряжение через каждые 10 В в пределах (10 – 130) В делителем R1, снимать соответствующие значения анодного тока по показаниям цифрового прибора.
3. Аналогичные измерения провести для трех других значений тока накала, указанных преподавателем в диапазоне токов накала (1,2 – 1,7) А. Результаты измерений занести в разработанную таблицу.
Обработка результатов измерений
1. По данным измерений построить семейство вольтамперных характеристик Ia = f (Ua). По вольтамперным характеристикам найти токи насыщения Iнас.
2. По графику T = f (Iнас) для каждого Iнас найти соответствующую температуру катода.
3. Рассчитать и занести в разработанную таблицу все величины, необходимые для построения прямой Ричардсона.
4. Построить график зависимости и определить тангенс угла наклона прямой к оси абсцисс методом наименьших квадратов. ( Построение прямой и нахождение
может быть проведено на ПЭВМ с использованием прикладной программы метода наименьших квадратов).
5. Рассчитать работу выхода электрона по формуле (6).
Контрольные вопросы
- В чём заключается явление термоэлектронной эмиссии?
- Что такое двойной электрический слой?
- Что представляет понятие работы выхода электрона из металла?
Какие факторы влияют на работу выхода?
- Каковы причины насыщения анодного тока?
- Объяснить закон Ричардсона-Дешмана.
- Температура нити накала лампы возросла в 2 раза. Во сколько раз возрастёт плотность тока эмиссии, если Авых = 4,5 эВ?
- В чём заключается метод прямых Ричардсона?
