Определение динамической погрешности
Санкт-Петербургский Государственный Университет «ЛЭТИ»
кафедра метрологии
Отчет
По лабораторной работа №6
«Динамический режим средств измерений»
Выполнила: Яковлева М.В.
ФКТИ, группа 1372
Цель работы – изучение динамического режима средств измерений.

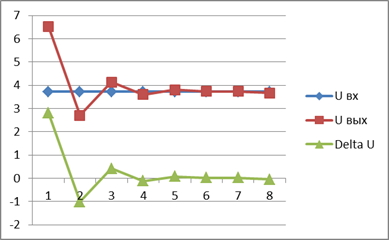

Определение динамической погрешности
β = 0,3; f0 = 0,4 кГц ;
Динамическая погрешность: ∆U = UВЫХ -UВХ
| t | 4 | 2,8 | 1,4 | 0 | 1 | 2 | 3 | 3,9 |
| Uвх | 3,72 | 3,72 | 3,72 | 3,72 | 3,72 | 3,72 | 3,72 | 3,72 |
| Uвых | 6,52 | 2,71 | 4,14 | 3,6 | 3,8 | 3,74 | 3,74 | 3,67 |
| Delta U | 2,8 | -1,01 | 0,42 | -0,12 | 0,08 | 0,02 | 0,02 | -0,05 |

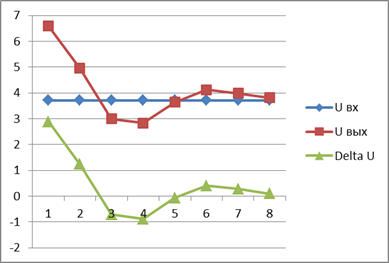

Определение динамической погрешности
β = 0,3; f0 = 0,8 кГц ;
Динамическая погрешность: ∆U = UВЫХ -UВХ
| t | 4 | 3 | 2 | 1 | 0 | 1 | 2 | 2,5 |
| Uвх | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 |
| Uвых | 6,59 | 4,95 | 3 | 2,83 | 3,64 | 4,12 | 3,99 | 3,81 |
| Delta U | 2,88 | 1,24 | -0,71 | -0,88 | -0,07 | 0,41 | 0,28 | 0,1 |
Определение динамической погрешности
β = 0,7; f0 = 0,4 кГц ;
Динамическая погрешность: ∆U = UВЫХ -UВХ
| t | 4 | 3 | 2 | 1 | 0 | 1 | 2 | 2,6 |
| Uвх | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 | 3,71 |
| Uвых | 3,81 | 4,08 | 3,92 | 3,77 | 3,73 | 3,73 | 3,73 | 3,73 |
| Delta U | 0,1 | 0,37 | 0,21 | 0,06 | 0,02 | 0,02 | 0,02 | 0,02 |

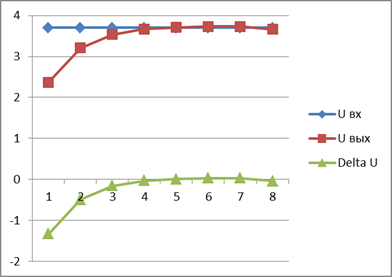

Определение динамической погрешности
β = 0,7; f0 = 0,8 кГц ;
Динамическая погрешность: ∆U = UВЫХ -UВХ
| t | 3 | 2 | 1 | 0 | 1 | 2 | 3 | 3,8 |
| Uвх | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 |
| Uвых | 2,37 | 3,21 | 3,54 | 3,67 | 3,71 | 3,73 | 3,73 | 3,66 |
| Delta U | -1,33 | -0,49 | -0,16 | -0,03 | 0,01 | 0,03 | 0,03 | -0,04 |
Определение динамической погрешности
β = 1,0; f0 = 0,8 кГц ;
Динамическая погрешность: ∆U = UВЫХ -UВХ
| t | 3 | 2 | 1 | 0 | 1 | 2 | 3 | 3,8 |
| Uвх | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 |
| Uвых | 2,37 | 3,21 | 3,54 | 3,67 | 3,71 | 3,73 | 3,73 | 3,66 |
| Delta U | -1,33 | -0,49 | -0,16 | -0,03 | 0,01 | 0,03 | 0,03 | -0,04 |

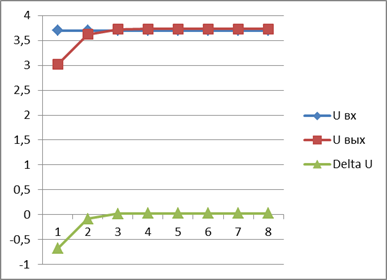

Определение динамической погрешности
β = 1,0; f0 = 0,8 кГц ;
Динамическая погрешность: ∆U = UВЫХ -UВХ
| t | 4 | 3 | 2 | 1 | 0 | 1 | 2 | 3,73 |
| Uвх | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 |
| Uвых | 3,02 | 3,62 | 3,72 | 3,73 | 3,73 | 3,73 | 3,73 | 3,73 |
| Delta U | -0,68 | -0,08 | 0,02 | 0,03 | 0,03 | 0,03 | 0,03 | 0,03 |

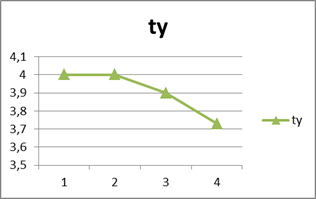

Исследование времени t у установления выходного сигнала для различных коэффициентов βi демпфирования при заданной частоте f 0 собственных колебаний.
| f | b | tу |
| 0,4 | 0,3 | 4 |
| 0,4 | 0,4 | 4 |
| 0,4 | 0,7 | 3,9 |
| 0,4 | 1 | 3,73 |

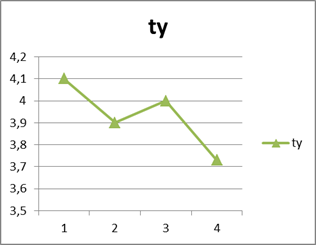

Исследование времени ty установления выходного сигнала для различных частот f 0 i собственных колебаний при заданном коэффициенте демпфирования β.
| b | f | tу |
| 0,7 | 0,4 | 4,1 |
| 0,7 | 0,8 | 3,9 |
| 1 | 0,4 | 4 |
| 1 | 0,8 | 3,73 |
Вывод:
