! Ввод значения параметра обязателен.
5. Что такое справочные параметры?
Справочные параметры – это теплофизические свойства теплоносителя (параметр 149т*).
6. Какие вы знаете текущие контролируемые и учетные параметры?
Это параметры: 150, 151, 152, 154, 155, 156, 157, 158, 160, 161, 163
7. Какие вы знаете архивные параметры и какова их глубина?
Часовые, суточные и месячные архивы значений тепловой энергии (W) и массы теплоносителя (M), а также средних значений параметров теплоносителя. Глубина часовых архивов - не менее 35 суток, глубина суточных архивов - не менее 10 месяцев, глубина месячных архивов - не менее 2 лет
8. Какие схемы потребления тепла предусмотрены в СПТ-961?
1) с открытым водоразбором (или с подпиткой); расходомеры должны быть и в подающих и в обратных трубопроводах (или в трубопроводах подпитки, ГВС).
2) закрытая магистраль; расход теплоносителя для вычисления энергии по магистрали определяется по расходомерам подающих трубопроводов (их может быть более одного); этот же признак может быть установлен для магистрали с открытым водоразбором, когда потребитель по прибору рассчитывается не за полную энергию, а только за ее часть W И;
3) закрытая магистраль; расход теплоносителя для вычисления энергии по магистрали определяется по расходомерам обратных трубопроводов (их может быть более одного); этот же признак может быть установлен для магистрали с открытым водоразбором, когда потребитель по прибору рассчитывается не за полную энергию, а только за ее часть W И.
9. Какие вы знаете вычисляемые параметры по трубопроводу?
К вычисляемым параметрам по трубопроводу относятся:
справочные параметры – теплофизические характеристики теплоносителя 149т* (плотность, энтальпия, Re, А, Е и прочие); 150т* – 152т*(значения расхода или перепада давления), 154т* – 158т*(значения давления), 160т* - масса теплоносителя, 161т* - тепловая энергия, 163т* - объем теплоносителя.
200т* - 242т* - параметры архива.

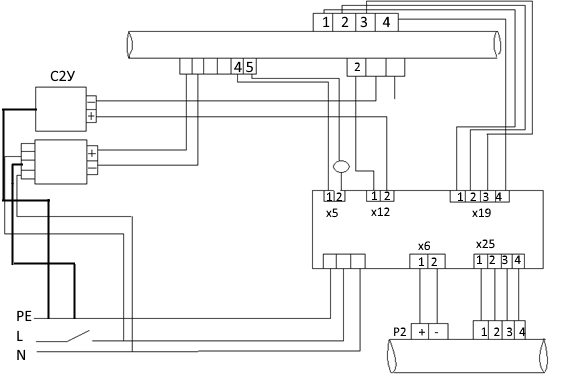

Лабораторная работа №3
Цель работы: приобретение навыков в проектировании узлов учета тепловой энергии на базе тепловычислителя СПТ-961.
Рабочее задание
1. Ввести в память СПТ-961 базу данных, разработанную и отложенную во время выполнения лабораторной работы №2.
2. Изменить базу данных для возможности проверки работы СПТ-961 (параметры с кодовым обозначением 027).
3. Задать в соответствии с вариантом текущие значения расхода, давления, температуры.
4. Рассчитать значения констант и ввести их в базу данных?
5. Рассчитать ожидаемые значения
за t=15 минут.
6. Осуществить операцию «Пуск счета».
7. По истечении 15 мин, осуществить операцию «Остановка счета».
8. Произвести отсчет изменения параметров по п. 1.5 за 15 мин.
9. Сравнить значения параметров в п. 1.5, 1.8 и рассчитать погрешность теплосчетчика.
Рассчитаем ожидаемые значения
за t=15 минут:
1) Тепловая мощность:
2) Масса теплоносителя:
3) Тепловая энергия:
Для включения технологического режима изменим следующие параметры:
027н00=1 и 027н01=15.
В результате пуска системы в технологическом режиме получили следующие значения параметров:
(вызвано понижением давления)
Погрешность теплосчетчика:
Вопросы к защите лабораторной работы
1. Изложите методику проверки теплосчетчика.
Внешний осмотр → Испытание электрической прочности изоляции → Измерение электрического сопротивления изоляции → Опробование (проверка защиты данных от изменений и проверка соответствия погрешности допускаемым пределам) → Тест вычисления → Проверка погрешности вычисления → Подтверждение соответствия ПО.
2. Каким образом изменяются технологические параметры объекта при проведении работы?
Тепловычислитель является универсальным многофункциональным устройством и его настройка на конкретные условия применения осуществляется посредством ввода значений ряда настроечных параметров, описывающих схему теплоснабжения и датчиков параметров теплоносителя. Все параметры делятся на общесистемные и магистральные.
3. Как рассчитываются значения коммерческих параметров узла учета тепловой энергии?
Преобразование значения объемного расхода:
g = 10-3 × A × K 2 t × Q × r ( P , T )
Здесь g- массовый расход, т/ч;
A- заданный поправочный коэффициент расхода, в пределах 0,8...1,2;
Kt = 1+ b ( T - 20) - поправочный коэффициент расхода на температурное расширение диаметра измерительного участка трубопровода;
Q - объемный расход, м3/ч;
r - плотность теплоносителя в трубопроводе, кг/м3;
P - давление теплоносителя в трубопроводе, МПа;
T - температура теплоносителя в трубопроводе, °С ;
b - заданный коэффициент температурного расширения материала измерительного участка трубопровода, 1/ °С.

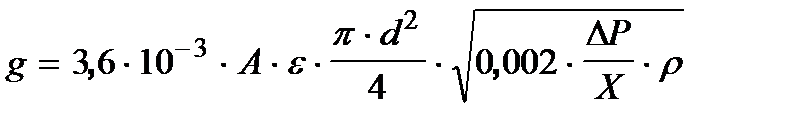

Преобразование значения перепада давления пара

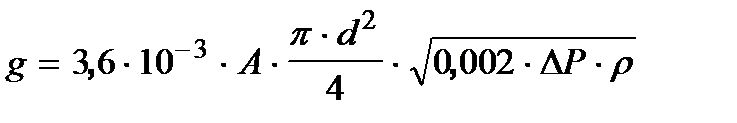

Преобразование значения перепада давления воды (конденсата)
4. Каковы отличия базы данных для рабочего и тестового режимов?
При работе базы данных в рабочем режиме обеспечивается вычисление параметров и работа с константными значениями невозможна. При работе в тестовом режиме идет проверка работы всех датчиков.
5. Каким образом можно выполнить задания п.1.8, используя архивы часовых значений?
Привести прибор в исходное состояние, произвести «пуск счета» в технологическом режиме 4 раза, получив таким образом часовые значения параметров, которые можно просмотреть в архиве.
6. Каковы алгоритмы вычисления тепловой энергии для магистралей с закрытым и открытым водоразборами?
Прибор вычисляет израсходованную тепловую мощность wИ и энергию W И в закрытой системе теплопотребления по формулам.
wИ=10-3 × G1 ×( h1 - h2) или wИ=10-3 × G2 ×( h1 - h2)
t1
WИ= ò wИ × dt
t0
где w И- вычисленное значение тепловой мощности, ГДж/ч;
W и- вычисленное значение тепловой энергии, ГДж;
G 1 -текущеe значение массового расхода по подающему трубопроводу, т/ч;
G 2 -текущеe значение массового расхода по обратному трубопроводу, т/ч;
h 1 ºh 1 ( P 1 , T 1) - текущеe значение энтальпии теплоносителя на вводе подающего трубопровода, кДж/кг;
h 2 ºh 2 ( P 2 , T 2 ) - текущеe значение энтальпии теплоносителя на выводе обратного трубопровода, кДж/кг;
10-3 - переводной коэффициент;
t 1 - t 0 - интервал времени, за который вычисляется тепловая энергия, ч.
Прибор вычисляет тепловую мощность w и энергию W, полученную системой теплопотребления с открытым водоразбором по формулам:
w=wи + 10-3 × ( G 1 - G 2 ) × ( h 2 - h хв )
t 1
W = W И + 10-3 × ò ( G 1 - G 2 ) × ( h 2 - h хв ) × dt
t0
или
w=wи + 10-3 × G 3 × ( h 2 - h хв )
t 1
W = W И + 10-3 × ò G 3 × ( h 2 - h хв ) dt
t0
где h хвºh хв ( P , T) - текущее значение энтальпии холодной воды на стороне источника теплоты, кДж/кг;
G 3 - текущеe значение массового расхода по трубопроводу горячего водоснабжения или трубопроводу подпитки, т/ч.
