Ответы на вопросы к лабораторной работе №1.

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

3. Извлечь всю информацию о расходомере (тип, выходной сигнал, значения мин. и макс. расхода).

102т1н00=1

1 – сужающее устройство (стандартная диафрагма)

110т1н00=11

1 – подключен датчик расхода или перепада давления, выходной сигнал датчика пропорционален измеряемой величине;

1 – для 0 – 20 мА;

G_min=0; G_max: 110т1н01.

13. Как обеспечивается защита от несанкционированного вмешательства?

В левом нижнем углу системной платы находится штекер для подключения электропитания СПТ961, а несколько правее его, в ряд с блоками зажимов, - переключатель, который в состоянии ON (включено) обеспечивает защиту от несанкционированного изменения настроечных параметров тепловычислителя: состояние прибора "опломбирован".

23. Как определить объем теплоносителя, приходящийся на 1 импульс для расходомера с числоимпульсным выходным сигналом, при известном значении расхода (м3/ч) и известной частоте следования импульсов

Вес импульса преобразователя зависит от объемного расхода и частоты следования импульсов, и может быть рассчитан по формуле:

где: Q – объемный расход, м³/ч; f – частота следования импульсов, 1/с.

Вес импульса может быть изменен по желанию заказчика в соответствии с картой заказа.

Вес импульса указывается в паспорте. (0,1).

29.Для чего нужны константные значения технологических параметров теплоносителя?

Константные значения массового расхода (параметр 120), температуры (параметр119) и давления (параметр 118)по трубопроводам необходимы для проведения расчета отпущенной или потребленной тепловой энергии за время перерыва электропитания или при неисправности АВВ. При этом досчет за время перерывов питания ведется только в том случае, если прибор работает в режиме коммерческого учета: прибор в состоянии "опломбирован".

40.Каковы особенности ввода параметров 031 и 301?

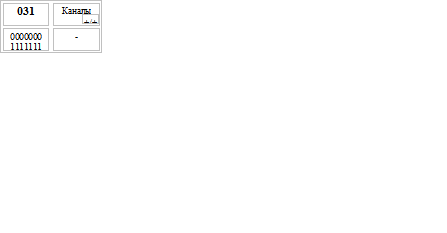

Значение параметра 031, указывающие какие трубопроводы и магистрали обслуживаются, должно быть введено до ввода значений любых параметров по трубопроводам и магистралям.

Ввод значений параметра 301п*, перечисляющего входящие в магистраль трубопроводы и задающего алгоритм вычисления энергии, возможен только после ввода значений параметров по входящим в магистраль трубопроводам.

Описание обслуживаемых прибором трубопроводов и магистралей.

При вводе значения параметра в соответствующую позицию записывается 0 или 1. Единица означает, что по данному трубопроводу или магистрали должен вестись учет (другими словами, трубопровод или магистраль обслуживаются), ноль - не должен. При этом первому слева символу соответствует первый трубопровод, второму символу - второй трубопровод и т.д., шестому символу соответствует первая магистраль, седьмому -вторая магистраль . Значение по умолчанию 0000000.
