1-5.2 Модели УЧПУ некоторых зарубежных фирм
Системы ЧПУ зарубежных фирм достаточно широко используются с различными станками на российских заводах, тем более сейчас в них применяется много станков не российского изготовления. Приоритет распространения УЧПУ зарубежных фирм в отечественном производстве в настоящее время определить трудно, но фирмы SIEMENS, FANUC, BOSCH, NUM, OLIVETTI и некоторые другие в своих новых моделях достаточно ушли вперед (особенно по функциональным возможностям) от систем CNC пятого поколения.
Фирма Siemens , Германия (http://www.sinumerik.ru) является одной из ведущих в разработке и производстве систем ЧПУ для самого различного оборудования. Среди устройств УЧПУ фирмы Siemens отмечают следующие системы:
1. Серия Sinumerik 802, которая представляется моделями СЧПУ Sinumerik 802 SС, 802 SС base line, 802D, 802D base line, 802D solution line.
2. СЧПУ Sinumerik 810 D power line представляет собой систему ЧПУ среднего диапазона систем SINUMERIK Motion−Control.
3. Серия СЧПУ Sinumerik 840 D , 840 Di , 840 D solution line , 840 Di solution line наиболее развита и относится к группе систем ЧПУ класса “Hi-End ”, отвечая всем его возможностям. Так, в частности, Sinumerik 840D sl представляет собой универсальную и гибкую систему ЧПУ, расширяемую максимально до 31 оси.

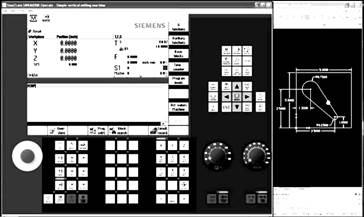

Рис.1-17 Общий вид панели системы ЧПУ Sinumerik 840D sl Нет ссылки в тексте
Фирма GE Fanuc Automation , Япония (http://www.fanuc.co; http://jp www.fanuc.com) представляет большие серии СЧПУ (Рис.1-18), предназначенные для управления самым различным оборудованием. Все модели (например, Series Oi, series 16i/ 18i/21i, series 160i/ 180i/210i, series 18i/ 180i/180is, series 30i/ 31i/32i, series 300i/ 310i/320i, series 300is/ 310is/320is, series 300i/ 310i/320i, series 20i, series 15i/150i и др.) строятся на базе современных ПК.
Рис.1-18 Вид панелей систем ЧПУ FANUC
Фирма HEIDENHAIN, Германия (www.heidenhain.de; www.heidenhain.ru) представляет системы числового программного управления для различных станков. Основные модели определены УЧПУ iTNC530, TNC640, TNC620, TNC530, TNC320, TNC128, CNC PILOT 640, Мanualplus 620.
Фирма Fagor Automation S . Coop ., Испания (www.fagorautomation.mcc.es) предоставляет широкий спектр систем ЧПУ: ЧПУ 8060/8065, ЧПУ Fagor 8037, ЧПУ Fagor 8055, ЧПУ Fagor 8070
Рис.1-19 Общий вид пульта оператора УЧПУ модели FAGOR 8070 CNC (фирма Fagor Automation S.Coop., Испания)
Фирма TRAUB, Германия (http://www.index-werke.de/traub/; http://www.vitcompany.com.ua/traub-system-) представляет для управления токарным оборудованием системы моделей CNC TX8H, CNC TX8F, CNC TX8D, CNC TX8i, обладающие высокими сервисными возможностями
Фирма Bosch Rexroth, Германия (http://www.boschrexroth.com;http://www.boschrexroth.ru), входящая в группу Bosch, представляет систему ЧПУ IndraMotion MTX с открытой архитектурой. Представляется в трех вариантах — IndraMotion MTX standard (Универсальная Система ЧПУ), IndraMotion MTX performance (Высокопроизводительная Система ЧПУ) и IndraMotion MTX advanced. Система IndraMotion MTX представляется так же модификацией IndraMotion MTX micro в токарных и фрезерных (Рис. 1-20) станках.
Рис.1-20 Вид на фрезерный станок с УЧПУ модели IndraMotion MTX standard (фирма Bosch Rexroth, Германия)
Фирма FIDIA S . p . A . Италия (http://www.fidia.com;
http://www.fidia.it/prodotti/cnc/nC15.htm; http://instserv.ru/images/spares/) представляет системы ЧПУ моделей FIDIA С20, FIDIA С10 и модели FIDIA NС15, FIDIA NС12R. Модели FIDIA С20 и FIDIA С10 относится к группе систем ЧПУ класса “Hi-End ”, построены на промышленных компьютерах высокого уровня и рекомендуется для токарных, фрезерных и универсальных применений.
Фирма OKUMA , Япония (http://www.okuma.co.jp; http://www.okuma.com) представляет вместе со станками модельный ряд СЧПУ: OSP-Р300L, OSP-Р300М, OSP-Р300S для многозадачного оборудования. Все системы представлены как системы THINC (Intelligent Numerical Control) – интеллектуальное числовое программное управление (Рис. 1-21).
Рис.1-21 Общий вид пульта оператора УЧПУ модели THINC OSP-Р300 (фирма OKUMA, Япония)
Фирма Mitsubishi Electric Corporation, Япония (http://www.meau.com; http://www.mitsubishielectric.com) представляет УЧПУ серии Mitsubishi
CNC M700V в двух модификациях — CNC M700VW (модели M720VW, M730VW и M750VW) и CNC M700VS (модели M720VS, M730VS и M750VS), которые могут быть использованы с самым различным типажом оборудования. Естественно, системы относятся к группе ЧПУ, отвечающим требованиям систем ЧПУ класса “Hi-End ”.
Фирма SODICK Co . Ltd ., Япония (http://www.sodick-euro.ru; http://www.sodick.ru; http://www.sodick.jp/) представляет компьютерные ЧПУ — различных моделей, которые используются для управления электроэрозионными станками. В ЧПУ встроена CAD/CAM система, позволяющая получать программу обработки детали на основе 3D модели (Рис. 1-22) и ввод программы любыми другими методами. При этом возможна визуализация разработанной программы с выводом картинки на экран дисплея в 3D формате.

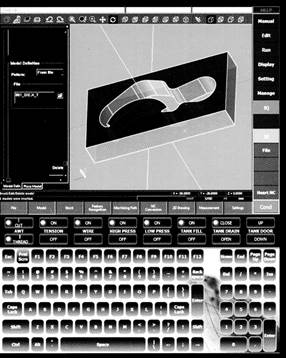

Рис. 1-22 Общий вид пульта оператора УЧПУ к ЭЭ станкам серии SLC (фирма Sodick, Япония)
