Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110
Кажется, что поперечный ход рычага уменьшился. Особенно чувствуется разница во время движения, чем на стоянке. Включения передач стали более четкие, нет "рыскающих" движений рычагом.
Однако, не стоит забывать и о вибрации КПП. Если раньше эти колебания передавались на кулису и частично гасились люфтом штатного карданчика, то теперь они в полной силе переходят на ручку КПП, что вызывает дребезг, с которым со временем приходится бороться. Работоспособность КПП Лада Калина прямо обусловливается тем, какое трансмиссионное вещество используется. Устройство коробки передач требует регулярного контроля над уровнем масла. Должна также проводиться своевременная замена смазки в агрегате. Лада Калина комплектуется механическими и автоматическими КПП. Вариант оснащенности той или иной коробкой передач определяет конструктивные и эксплуатационные особенности автомашины.
Строение механической коробки на Калине

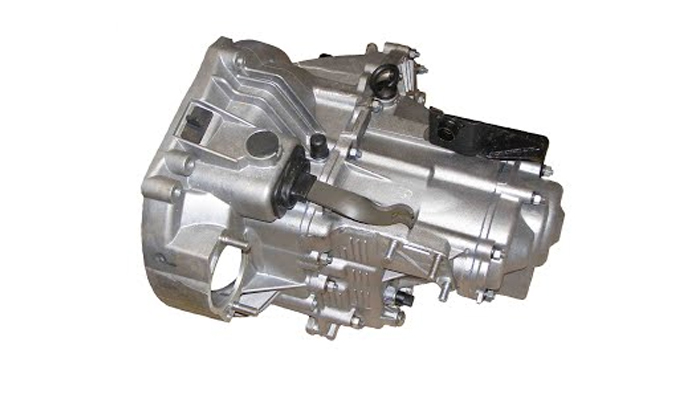

Механическая КПП Лада Калина – двухвальная конструкция с 5 передними передачами и 1 задней. На всех ступенях переднего хода установлены синхронизаторы. Конструктивно КПП, дифференциал и главная передача объединяются в один узел.
Корпус МКПП составляют несколько элементов:
- картер сцепления;
- картер коробки передач;
- задняя крышка картера коробки передач.
Отлиты они из алюминиевых сплавов. При сборке между конструктивными частями употребляется прокладка-герметик, обладающая бензомаслостойкими свойствами. В гнезде маслосливной пробки картера сцепления расположен специальный магнит. Он задерживает металлический мусор и предотвращает его попадание в КПП Лада Калина.

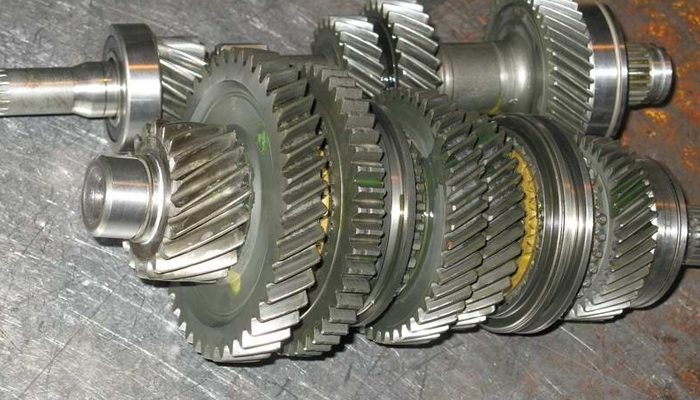

Первичный вал представляют ведущие шестерни в блоке. Между ними и ведомыми шестернями передних скоростей происходит постоянное зацепление. Вторичный вал КПП Лада Калина имеет полую структуру, за счет которой масло доставляется в зону ведомых шестерен. На вторичный вал помещена съемная ведущая шестерня главной передачи, ведомые шестерни, синхронизаторы передних передач.
На валах зафиксированы передние (роликовые) и задние (шариковые) подшипники. Радиальный зазор в передних подшипниках – не больше 0,07 мм, в задних – 0,04 мм. Поток масла направляется внутрь вала через маслосборник.
Ведомая шестерня КПП Лада Калина прикреплена к фланцу коробки двухсателлитного дифференциала. С атмосферой коробку сообщает сапун, находящийся вверху.
Привод управления коробки передач составляют:
-
рычаг переключения; - шаровая опора;
- тяга управления;
- шток переключателя передач;
- механизмы переключения передач.
Для блокировки самопроизвольного переключения передач в коробку Лада Калина введена реактивная тяга. Одним концом она связана с мотором, а другим с основанием рычага для переключения скоростей.
