5. 4. Ленточные фундаменты



Ленточные фундаменты под конструкции разделяют на два основных вида: ленты под несущие стены (рис. 5.11) и под ряды колонн (рис. 5.12).

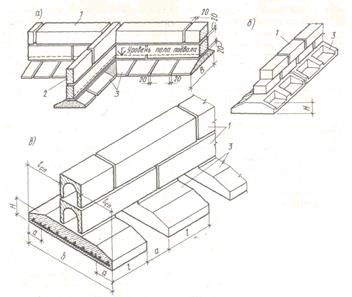

Рис. 5.11. Ленточные фунда­менты

а — с подушками сплошного сечения; б — с ребристыми по­ душками; в — с раздвинутыми подушками; 1— блоки наружной стены; 2 — блоки внутренней стены; 3 — блоки-подушки; в — по расчету



Рис. 212. Ленточные фундаменты под ряды колонн

а — отдельные ленты продольного или поперечного направления; б — перекрестные ленты (ростверки); в — тавровое сечение с полкой понизу; г — то же, с полкой поверху; 1 — ребро; 2 — полка



Фундаменты под несущие стены проек­тируют преимущественно сборными. Они
состоят из блоков-подушек трапецеидаль­ного сечения и фундаментных блоков прямоугольного сечения. По конструкции блоки-подушки могут быть сплошными (см. рис. 5.11а), ребристыми (см. рис. 5.11б), пустотными. Они могут быть постоянной и переменной толщины. Укла­дывать их можно вплотную друг к другу или с зазорами (см. рис. 5.11 в).

Рассчитывают только подушку, высту­пы которой работают как консоли, загру­женные реактивным давлением грунта. Массу подушки и грунт на ней расчетом не учитывают. Ширину подушки фунда­мента определяют делением нормативной нагрузки N на расчетное сопротивление грунта Rg на длине участка l, на котором производят расчет, исходя из гипотезы линейного распределения расчет­ного сопротивления грунта по подошве подушки. Если полученная ширина по­душки окажется меньше, чем соответ­ствующая ширина подушки из каталога, то рекомендуется применять последнюю.

Высоту подушки H принимают из расчета, чтобы не требовалось постановки поперечной арматуры, но не менее 200 мм. Армируют подушки сварными сетками, стержневой предварительно напряженной арматурой или предварительно напряжен­ными элементами.

Ленточные фундаменты под ряды: колонн могут быть сборными и моно­литными. Их возводят в виде отдельных лент продольного или поперечного нап­равления относительно рядов коле Ленты принимают таврового сечен, постоянной высоты (рис. 5.12а) с полкой понизу (рис. 5.12в), поверху (рис. 5.12г) (при грунтах высокой связности) или в виде перекрестных лент ростверков (рис. 5.126).

Толщину края полки тавра прини­мают не менее 200 мм постоянной по всей длине ленты и назначают из условия, чтобы в ней при расчете на поперечную силу не требовалось поперечной арма­туры. Выступы полки тавра работают как консоли, защемленные в ребре. При малых вылетах полку принимают постоянной высоты; при больших вылетах — перемен­ной с утолщением к ребру; отношение сторон утолщения — не более 1: 3.

В приближенных расчетах у слов допускают, что в продольном направле­нии ленточные фундаменты работают подобно многопролетным балкам тавро­вого сечения, нагруженным снизу равномерно распределенным реактивным давлением грунта и опирающимся на ко­лонны. Ребра ленты армируют как нераз­резные балки. Продольную рабочую арма­туру определяют расчетом нормальных сечений на действие изгибающих момен­тов, хомуты и отгибы — из расчета наклон­ных сечений на поперечную силу. Поперечное сечение ленты подбирают при минимально допустимых процентах арми­рования для изгибаемых элементов. Нижнюю продольную арматуру ленточ­ного фундамента укладывают в пределах, всей ее ширины; при этом 60...70% от общего сечения арматуры укладывают в пределах ребра.

В процессе возведения сооружения возможны неравномерные осадки основания и неравномерные загружения фундамента, что может вызвать опасные усилия в ребрах фундамента. С целью восприятия этих усилий в ребрах ленточ­ных фундаментов устанавливают конст­руктивную непрерывную продольную верхнюю и нижнюю арматуру при про­центе армирования 0,2 ÷ 0,4%. Полки по­душки лент армируют так же, как и подуш­ки ленточных фундаментов под сплошные несущие стены (рис. 5.13 а): при этом в полках вместо продольной распредели­тельной арматуры устанавливают 30 ÷ 40% рабочей продольной арматуры ребер. Если в полке возможно появление момента обратного знака, то предусмат­ривают верхнюю арматуру (рис. 5.13 в).

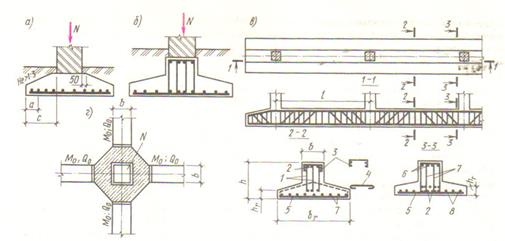

Рис. 5.13. Ленточные фундаменты

а, 6- под сплошные несущие стены; в - под рады колонн, г - промежуточный узел ростверка- 1 - пролетные каркасы; 2 - рабочая (растянутая) продольная арматура; 3 - конструктивная корытообразная сетка-4 - конструктивная арматура (вместо конструктивных сеток); 5 - рабочая арматура сетки; б - монтажная арматура; 7 - опорные каркасы; 8 - распределительная арматура



Ленточные фундаменты кроме изгиба в плоскости ряда колонн могут испыты­вать кручение в плоскости, перпенди­кулярной ряду колонн, вызываемое дав­лением ветра, заделкой в них рам и пр. Для снижения главных растягивающих напряжений при кручении целесообразно устраивать в фундаментах горизонталь­ные вуты. Если экономически выгодно, то ленточные фундаменты выполняют сборными: из подушек (см. рис. 5.11) и вертикального ребра из сборных элемен­тов. Ребра ленты монтируют по принци­пу неразрезных балок из сборного желе­зобетона.

Монолитные ленточные фундаменты армируют пространственными каркасами, собранными из плоских каркасов с помощью согнутых корытообразных или горизонтальных сеток (см. рис. 5.13 в). Ленты армируют сварными или вязаны­ми каркасами.
