5 Оборудование для подготовки проб
Для отбора проб применяют различные пробоотборники:для отбора проб на перепадах потоков - ковшевые; для отбора проб с конвейерных лент - скреперные и маятниковые; для отбора от потоков пульпы - секторные и щелевые.
Для подготовки проб к лабораторным исследованиям используют следующее оборудование:
- машины для обработки объединенных и лабораторных проб;
- дробилки;
- мельницы для измельчения лабораторных проб;
- делители и сократители;
- наборы сит для просеивания проб;
- листы для подсушивания, сокращения и деления проб;
- шкафы сушильные с терморегулятором для обеспечения постоянной температуры нагревания в пределах от 30о до 55о и от 105о до 135о С;
- весы технические.
Для обработки проб на обогатительных фабриках Донбасса чаще всего применяются проборазделочные машины следующих типов:
МПЛ - для подготовки лабораторных проб крупностью 0 - 3 мм из объединенных;
МПА - для подготовки аналитических проб крупностью 0 - 0,2 мм из объединенных;
МЛА - для подготовки аналитических проб из лабораторных.

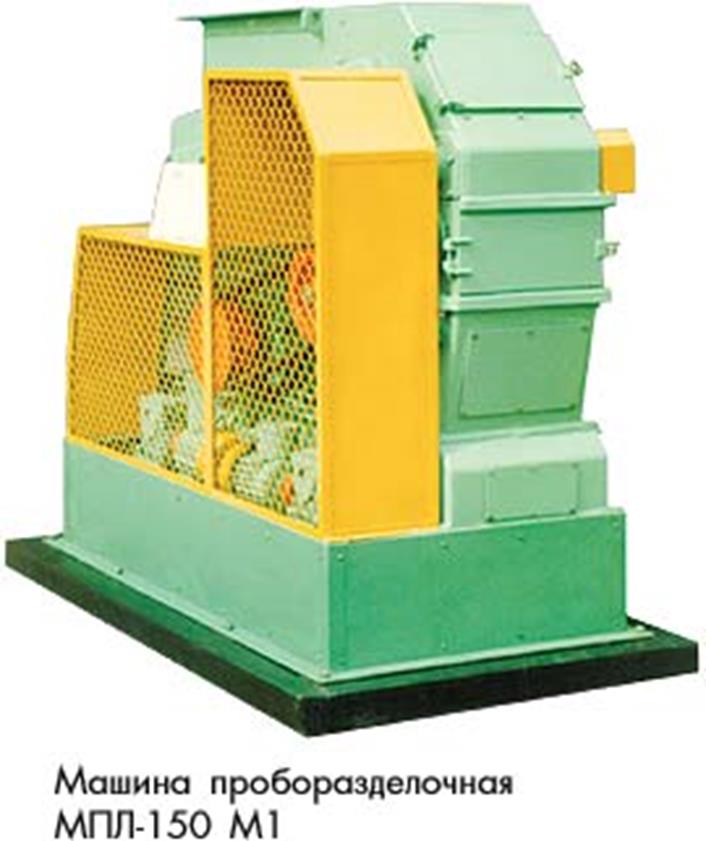

Машина МПЛ-150М предназначена для обработки объединенных проб крупностью до 150 мм с целью приготовления лабораторных проб.Объединенная проба ленточным питателем подается в молотковую дробилку, где дробится к крупности 0 - 3 мм. Под молотковой дробилкой установлен сдвоенный цепной ковшовый сократитель, ковши которого пересекают поток дробленой пробы при разгрузке ее из дробилки. Отобранные ковшами порции подаются в три сборника для лабораторных проб. Остаток дробленой пробы удаляется по желобу. Электрооборудование, установленное на раме машины, имеет взрывобезопасное исполнение. Электрошкаф управления машиной устанавливается в отдельном помещении, защищенном от попадания пыли. Машина МПЛ - 150М может устанавливаться в комплексе с любым пробоотборником в местах отбора проб, а также может использоваться самостоятельно в проборазделочных помещениях ОТК.
Машина МПЛ-300 предназначена для обработки объединенных проб топлива крупностью до 300 мм с целью приготовления лабораторных проб. Обработка первичных проб машиной проводится в две стадии. Основными узлами машины является ленточный питатель, дробилка и ковшовый сократитель первой ступени. В качестве второй ступени в машине служит машина МПЛ - 150М без ленточного питателя.
На первой ступени проба крупностью до 300 мм ленточным питателем подается в молотковую дробилку и дробится до крупности 0 - 25 мм. Под дробилкой установлен наклонный многоковшовый цепной сократитель, ковши которого отбирают порции промежуточной дробленой пробы и подают их в бункер второй ступени машины. Остатки пробы удаляются.
На второй ступени проводится дробление промежуточной пробы до крупности 0 - 3 мм и вторичное сокращение с одновременным выделением трех экземпляров лабораторной пробы. Остатки пробы удаляются.

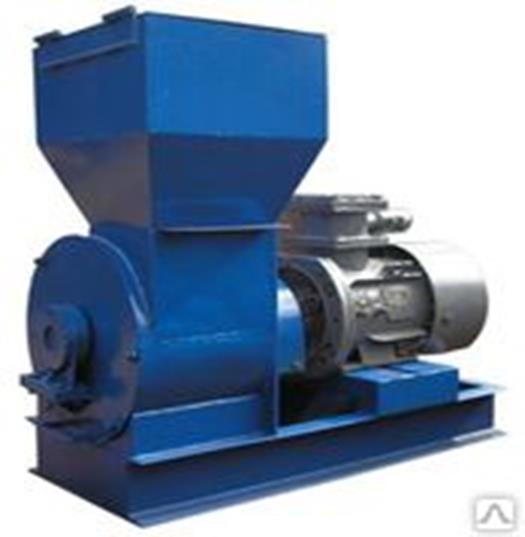

Дробилка молотковая

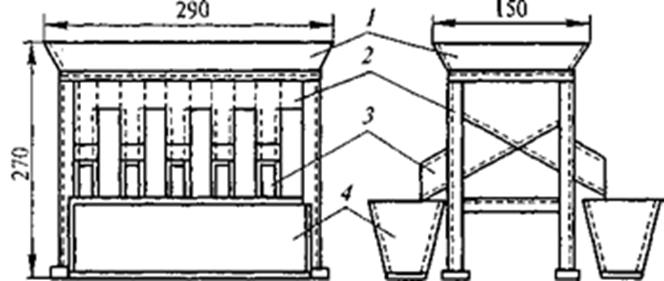

Желобчатый делитель проб: 1 — приемный бункер; 2 — желоба; 3 — лоток; 4 — бункер готовой пробы

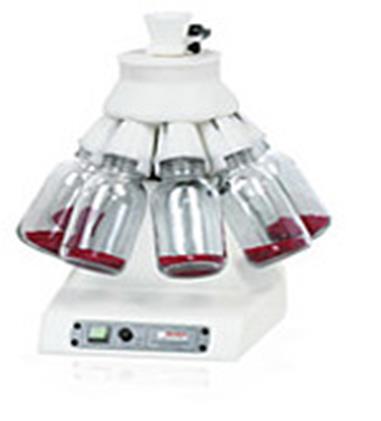

Ротационный роторный конусный делитель для репрезентативного деления проб

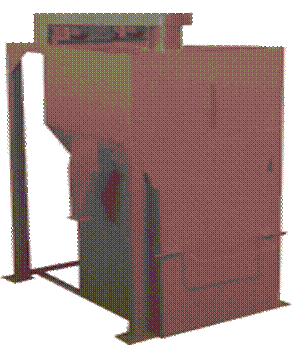

Сократитель для автоматического сокращения проб сыпучих материалов

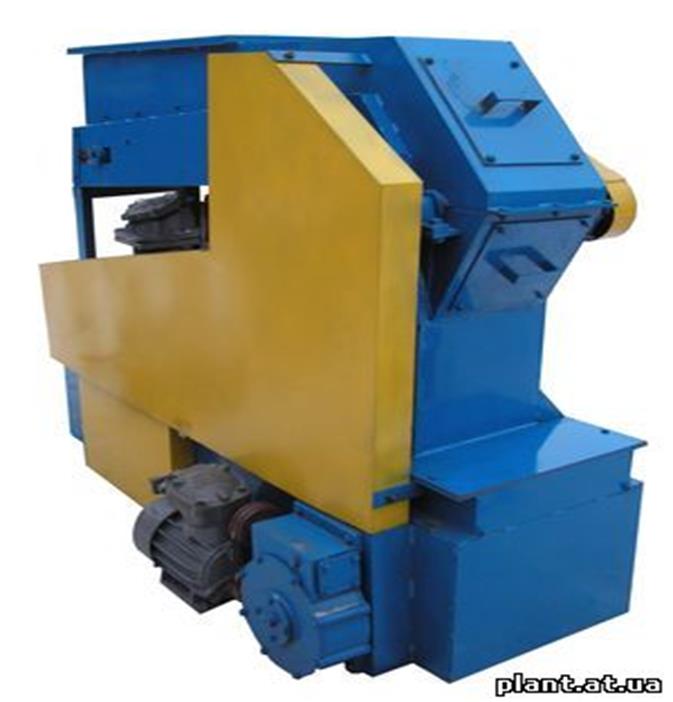

Машина проборазделочная типа МПЛ-300
