33. у какого модуля буферная батарея? Ответ: модуль ЦП

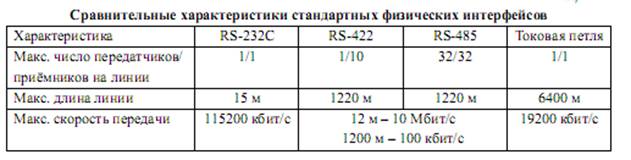

34. какой режим обмена у RS232С? дуплексный

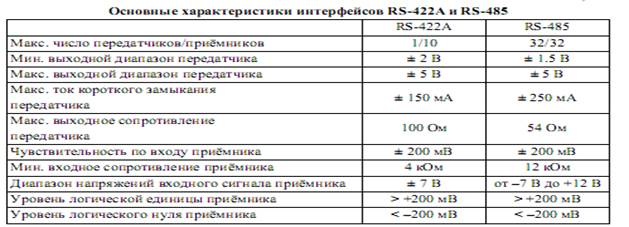

35. какой режим обмена у RS422? симплексный
36. какой режим обмена у RS485? полудуплексный
37. Кол-во приемников у RS485: 32
38. Неправильный выбор входного импеданса может вызвать эффект нагрузки.

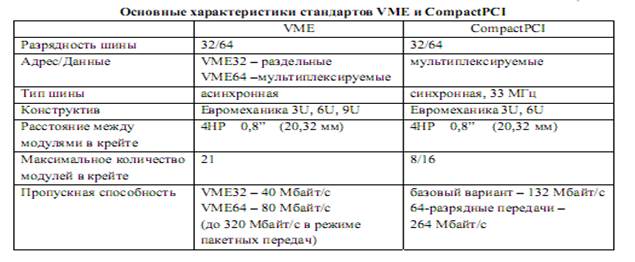

39. Стандарты которые подходят под описание: мультиплексируемые шины адреса и данных: Compact PCI 64, Compact PCI 32, VME 64

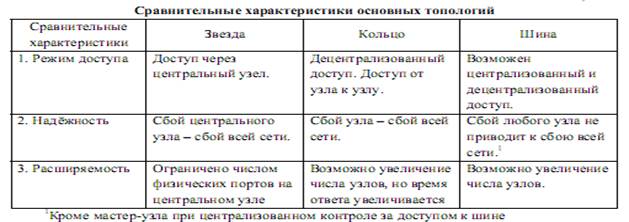

40. Все устройства подсоединяются к общей среде передачи данных: топология шина
41. Во время передачи данных маркера от узла к узлу в маркерном кадре резмещаеся глобальная база данных, позволяющая быстро обновлять сигналы тревоги, установки и др. данные: Modbus Plus
42. Характеристики модуля ЦП: память, быстродействие, средства программирования и особенности реализации пользовательской программы, система ввода-вывода, реализация коммуникационных функций, технические характеристики: габариты, масса диапазон рабочих температур, относит влажность.
43. Укажите способ борьбы с индуктивной связью между источником помех и сигнальным проводником: Экранирование источника помех кожухом из материала с высокой проводимостью
Теория для 12 и 17
По требованиям CAN-протокола, среда передачи должна находится в одном
из двух состояний: логический нуль (нижний уровень, CAN_L) – доминирующее
состояние, а логическая единица (верхний уровень, CAN_H) – рецессивное со-
стояние. При одновременной передаче доминирующего и рецессивного битов на
шине должно присутствовать доминирующее значение. Этот механизм использу-
ется при арбитраже сообщений.
Когда шина свободна, любой узел может начать передачу. Если несколько
узлов начали передачу одновременно, конфликт разрешается с помощью поля
идентификатора сообщений (поля арбитража). Во время передачи сообщения, пе-
редатчик сравнивает значение передаваемого им бита со значением, установлен-
ным на шине. Если передаваемое и принимаемое значение бита совпадают, то
узел может продолжать передачу. Если же при передаче рецессивного бита шина
находится в доминирующем состоянии, то передатчик должен прекратить переда-
чу (табл. 4.15). Таким образом, право на передачу по шине получает тот узел, ко-
торый передаёт сообщение с наивысшим приоритетом. Важно понимать, что при-
оритетным является не передающий или принимающий узел, а сообщение.
Для 7го
PROFIBUS - DP - распределенная переферия, описывает уровни 1 и 2 модели ВОС, а также пользовательский интерфейс. Этот профиль протокола PROFIBUS оптимизирован для быстрого обмена данными специально для коммуникаций между системами автоматизации и децентрализованной переферией на полевом уровне. В PROFIBUS – FMS применяются уровни 1,2 и 7. Он применяется для обмена данными между контроллерами и компьютерами. Профили PROFIBUS-DP и PROFIBUS – FMS применяют применяют единый протокол доступа к шине и могут работать через общий кабель. PROFIBUS – PA применяет расширенный PROFIBUS – DP протокол передачи данных. Это специальная концепция позволяющая подключать к общей шине датчики и ИМ, находящиеся во взыроопасной зоне.
