6. Термопара в качестве датчика температуры, к аналоговому вводу
Ареометр — прибор для измерения плотности жидкости.
Ротаметр — прибор для определения объёмного расхода газа или жидкости в единицу времени.

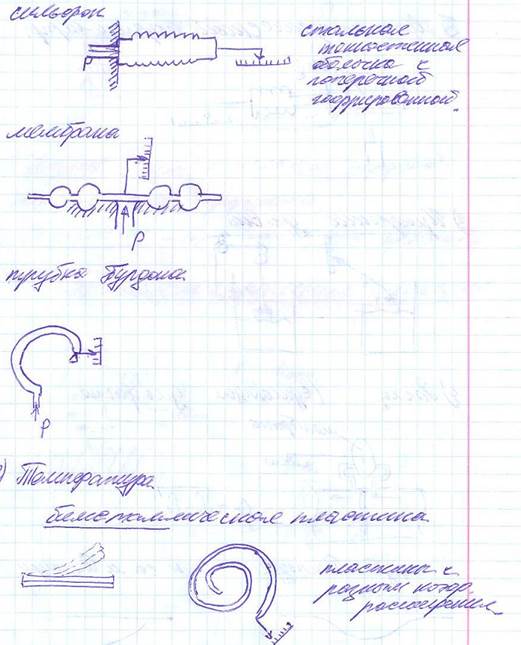

Мембранные приборы измерения давления.
Сильфоны измеряют низкое давление, манометр(трубчат) -высокое
1. Укажите, для модуля какого типа в качестве характеристики указывается скорость нарастания сигнала:
· Модуль аналогового ввода
· Модуль источника питания
· Модуль дискретного ввода
· Модуль дискретного вывода
· (+)Модуль аналогового вывода
· Модуль центрального процессора
2. Характеристики аналогового вывода: кол-во выходов, разрядность,
3. Чем определяется допустимое количество узлов промыш сети? Кол и тип входов разряд ацп погрешность
4. Причина по которой в формате сообщения ответа ведомого устройства сети на базе аси нет поля адреса
5. Для модуля какого типа в качестве характеристики частота переключения выходов при разных нагрузках – дискр вывод
6. Термопара в качестве датчика температуры, к аналоговому вводу
7. Укажите в каких протоколах любой узел сегмента сети прослушивает все передаваемые по сети сообщения (тут должен быть еще вариант ответа)
· Modbus (может быть этот, он может работать и с таким принципом)
· ASI
· Profibus FMS
· Ни в одном
· (-)HART
· (+) CAN
8. Отметьте стандарты, которые проходят под описание: синхронная шина 33 МГц.
· (+) Compact PCI 32
· (+) Compact PCI 64
9. Отметьте протокол промышленной сети, который соответствует следующему описанию: протокол основан на методе передачи данных с помощью частотной модуляции, несущим является аналоговый токовый сигнал 4..20мА
· (+) Протокол HART
10. К какому уровню типовой структуры АСУ ТП относятся исполнительные механизмы?
· Уровень управления вводом-выводом
· (+) Уровень ввода-вывода
· Уровень диспетчерского управления и сбора данных
· Уровень управления производством
· Уровень планирования ресурсов предприятия
11. Отметьте функции, которые могут выполнять интеллектуальные датчики и которые не реализуются обычными датчиками:
· ( + )Дистанционная настройка параметров датчика
· (+)Предоставление информации о характеристиках и параметрах прибора
· Восприятие измеряемой величины чувствительным моментом
· Преобразование сигнала в электрическую величину
· Звуковая и световая сигнализация
12. Имеется исполнительный механизм с аналоговым входом. Укажите, к какому модулю ПЛК его нужно подключать при разработке АСУ ТП:
· (+)Модуль аналогового вывода
13. При неправильном согласовании сигнала появляется эффект нагрузки
14. Отметьте достоинства организации исполнения программы ПЛК в виде рабочего цикла:
· (+)Возможность оценивать и управлять длительностью рабочего цикла
· Возможность изменения значений входных переменных в течение рабочего цикла
· Возможность изменять значения выходных переменных из программы ПЛК
· (+)Гарантированное время постоянства значений на выходах ПЛК
· (+)Невозможность изменять значения входных переменных из программы ПЛК (это не достоинство, а характеристика – спросить данилу)
15. К аналоговому входу ПЛК подключен датчик давления с диапазоном изменения входного сигнала 2..10 МПа. На выходе датчика формироваться пропорциональный токовый сигнал 4..20 мА. Укажите, какое значение будет формироваться на выходе АЦП при измерении давления в 8 МПа, если известно, что диапазону 4..20мА на входе модуля соответствует диапазон 0..27648 на выходе АЦП
· 13824
· 6912
· (+) 20736
· 10368
· 17280
· 3456
16. Отметьте протокол промышленной сети, который соответствует следующему описанию: управление доступом к среде передачи – фиксированный мастер. (Спросить у данилушкина про 2 варианта ответа когда нужен один)
· (+)Протокол HART
· Протокол CAN
· Протокол MODBUS PLUS
· (+)Протокол PROFIBUS
17. Имеется датчик с дискретным выходом. Укажите, к какому модулю ПЛК его нужно подключать при разработке АСУ ТП: Модуль дискретного ввода
18. К какому классу относятся команды HART-протокола, которые используются и поддерживают всеми ведомыми устройствами: универсальные команды
19. Специфические команды устройств ограничиваются моделью или типом
20. Стандартные: считывание и запись параметров
21. На каком уровне типовой структуры АСУ ТП располагается автоматизированное рабочее место оператора?
· Уровень диспетчерского управления и сбора данных
22. Укажите способ борьбы с гальванической связью между источником помех и сигнальным проводником:
· (+)Гальваническая развязка источников питания и измерительной аппаратуры
23. Укажите максимальное количество приемников на линии связи по интерфейсу RS-232.
Ответ: 1
24. Укажите, какому режиму работы ПЛК соответствуют описанные действия: выполнение программы ПЛК продолжается с точки прерывания с текущими значениями переменных:
· (+)Горячий запуск
· Теплый запуск
· Холодный запуск
· Стоп
· Исполнение
25. Укажите способ борьбы с емкостной связью между источником помех и сигнальным проводником
· Использование витой пары для передачи измерительного сигнала
· Экранирование источника помех кожухом из материала с высокой проводимостью
· (+)Использование защитного электростатического экрана, заземленного в одной точке
· Использование проводников из специального сплава- константана
· Заземление сигнального провода со стороны источника сигнала
26. Укажите интерфейс с наибольшей помехоустойчивостью RS -422
27. Допустимое количество узлов промышленной сети зависит от …
· (+) Спецификаций физического уровня и уровня канала данных модели ВОС
28. Отметьте стандарт, который подходит под описание: асинхронная шина с раздельными шинами адреса и данных. (+) VME 32
29. Отметьте утверждение, НЕ соответствующее действительности
· Протокол Profibus-FMS применяется на уровне обмена данными между контроллерами и компьютерами
· Протоколы Profibus-DP и Profibus-FMS применяют одинаковую технику передачи и единый протокол доступа к шине и поэтому могут работать через общий кабель
· (+) Благодаря реализации сетевого уровня модели взаимодействия открытых систем в протоколе Profibus - DP стало возможным объединение нескольких DP -сетей с помощью мостов
· Для передачи данных по витой паре на физическом уровне протоколов Profibus-DP и Profibus-FMS используется асинхронная полудуплексная передача на базе RS-485
· Для передачи данных в протоколе Profibus-PA используется бит-синхронизированный манчестерский код. Скорость передачи составляет 31,25Кбит/с
30. Отметьте утверждение, НЕ соответствующее действительности
· При кодировании битов сообщения уровень логического нуля является доминирующим
· (+) Длина поля арбитража варьируется в диапазоне от 0 до 15 битов в зависимости от приоритета передаваемого сообщения
· CAN-протокол может использоваться при построении сети отвечающей требованиям задач реального времени
· В состав каждого CAN-сообщения входит поле арбитража, позволяющее разрешать коллизии при одновременном начале передачи несколькими узлами сети
· Передача данных в CAN-протоколе осуществляется в режиме асинхронной передачи с использованием NRZ-кодирования
24. Отметьте утверждение, НЕ соответствующее действительности
· В Modbus-сети может быть только одно ведущее устройство
· Физический интерфейс для протокол Modbus не определен
· Ведущее Modbus-устройство реализует два типа запросов: запрос/ответ и широковещательная передача
· Протокол Modbus описывает фиксированный формат команд, последовательность полей в команде, обработку ошибок и исключительных состояний, коды функций
· (+) Сеть Modbus обеспечивает подвод питания к датчикам и исполнительным механизмам, подключенным к сети
31. Отметьте утверждение, НЕ соответствующее истине
· (+)Интерфейс AS - I позволяет любому ведомому устройству обратиться к ведущему устройству с запросом
· Интерфейс AS-i позволяет передавать как данные, так питающую нагрузку к узлам сети
· Обычные бинарные датчики и исполнительные механизмы могут быть подключены к сети AS-i с помощью специальных узлов-мультиплексоров
· Длина сегмента сети AS-I не должна превышать 100 метров
· Интерфейс AS-I изначально ориентировался на подключение дискретных (бинарных) датчиков и исполнительных механизмов к контроллеру
32. Максимальное количество модулей в корзине (крейте) 8/16 у кого? Ответ: CompactPCI
