Включение, проверка работоспособности и выключение ПЭВМ
Перед включением ПЭВМ необходимо проверить состояние соединительных кабелей и правильность их подключения. Для включения ПЭВМ необходимо включить системный блок, монитор и периферийные устройства в соответствии с эксплуатационной документацией на них.
Для включения системного блока необходимо на его передней панели нажать и отпустить кнопку «Включение/Выключение», при этом должен засветиться индикатор питания. После включения питания системного блока ПЭВМ перейдет в рабочий режим. При этом происходит автоматический запуск теста функционального контроля работоспособности, на экране монитора должны появиться дополнительные сообщения.
Если в течение 1 минуты с момента нажатия кнопки «Включение/Выключение» на экране монитора не появилось никакой информации, это означает, что ПЭВМ не прошла автоматический тест, выполняющийся после включения питания. В этом случае необходимо обратиться к п. 3.4 настоящего Руководства «Возможные неисправности и способы их устранения».
Появление на экране монитора заставки операционной системы свидетельствует об успешном прохождении функционального теста и готовности ПЭВМ к работе.
Чтобы выключить ПЭВМ, необходимо сначала закрыть все работающие про граммы и подготовить операционную систему к завершению работы. После соответствующих сообщений прикладных программ, операционной системы и ответных действий пользователя ПЭВМ должна автоматически выключиться, так как в нее встроены специальные средства управления энергопотреблением. «Выключение системного блока кнопкой «Включение/Выключение» производится только в случае использования операционных систем, в которых отсутствуют средства управления энергопотреблением. После выключения системного блока необходимо отключить и питание монитор
3. 3. Материнская плата GA-Z68X-UD7-B3

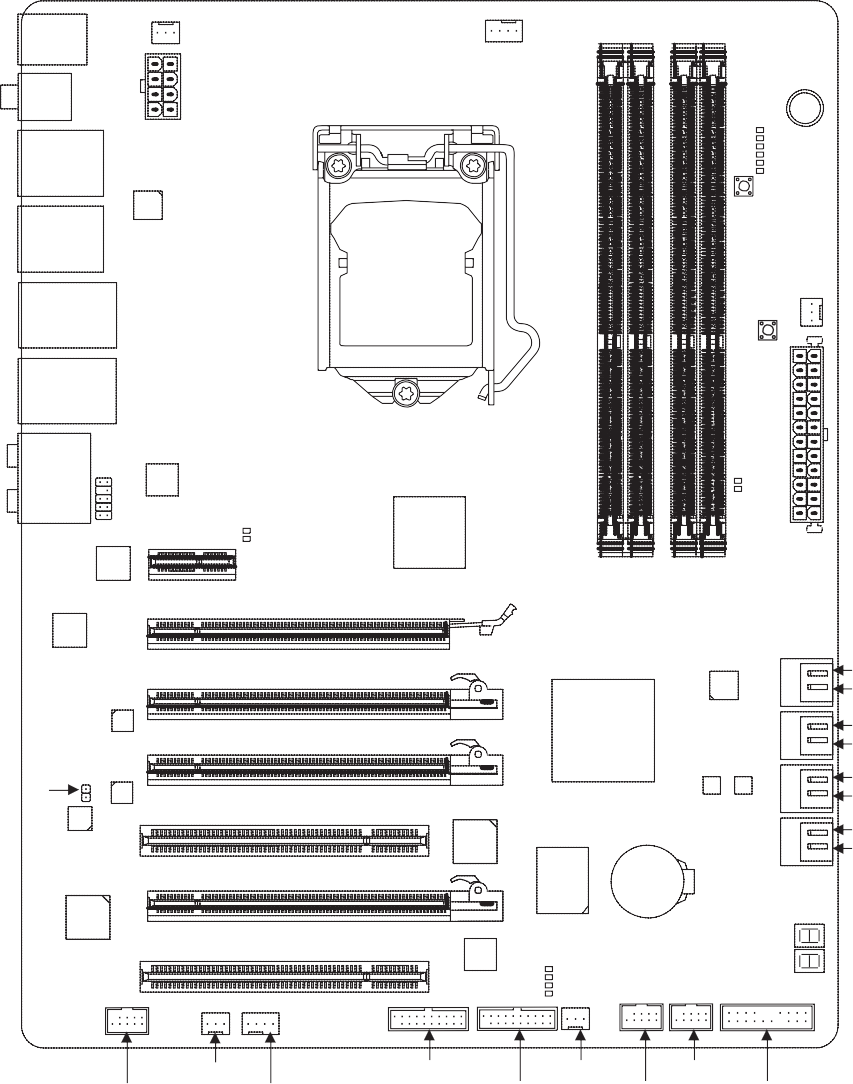

GA-Z68X-UD7-B3 Motherboard Layout
KB_USB3
R_SPDIF
SYS_FAN1
ATX_12V_2X
LGA1155
CPU_FAN
PW_SW
USB_1394_ESATA_2
USB_1394_ESATA_1
Marvell 88SE9128
RST_SW
USB30_LAN2
CMOS_SW
USB30_LAN1
AUDIO
Renesas D720200
VLI VL810
PCIEX1_1
(Note 1)
GD2 GD1
NF200
MD2 MD1
ATX
Renesas D720200
Realtek RTL8111E
Realtek RTL8111E
CODEC T.I.
TSB43AB23
PCIEX8_1
PCIEX16_2
PCI1
PCIEX8_2
PCI2
PCIEX16_1
GA-Z68X-UD7-B3
PCIe to PCI Bridge
VLI VL810
Intel® Z68
BAT
S4_S5_LED S3_LED S1_LED S0_LED
Marvell 88SE9128
GSATA3_7 GSATA3_6
SATA3_1 SATA3_0
SATA2_3 SATA2_2
SATA2_5 SATA2_4
Debug LED (Note 2)
F_1394
SYS_FAN2
SYS_FAN3
F_USB30_2
PCH_FAN F_USB30_1
F_USB2
F_USB1
F_PANEL

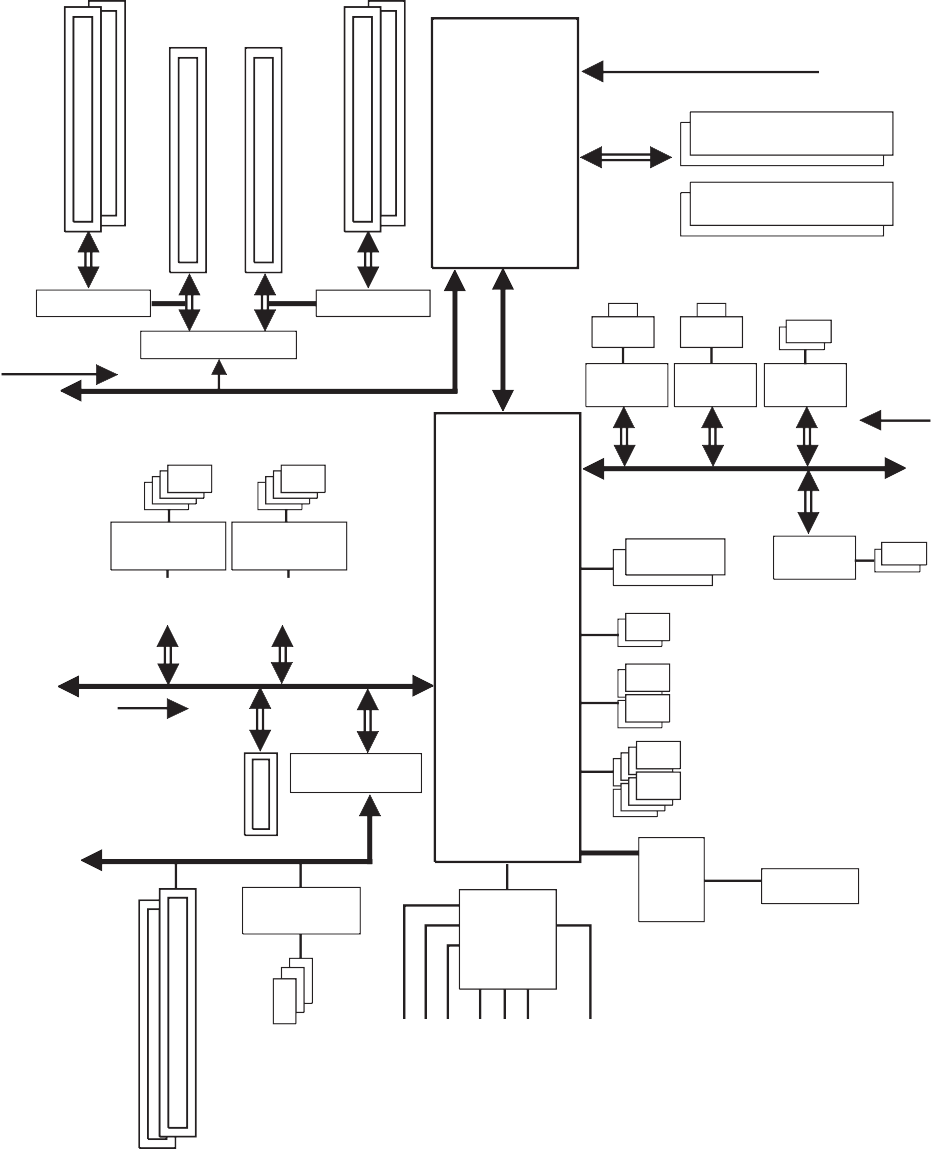

GA-Z68X-UD7-B3 Motherboard Block Diagram
2 PCI Express x8
2 PCI Express x8
LGA1155 CPU
CPU CLK+/- (100 MHz)
DDR3 2133/1866/1600/1333/1066 MHz
Dual Channel Memory
x8
Switch PCIe CLK (100 MHz)
x16
NF200
x16
x8
Switch
DMI
Interface
LAN1 RJ45
Realtek
LAN2 RJ45
Realtek
2 SATA 6Gb/s
Marvell
PCI Express Bus
8 USB 3.0/2.0
RTL8111E
x1
RTL8111E
x1
88SE9128
x1 PCIe CLK (100 MHz)
VLI VL810
Hub
| |||||
Renesas
VLI VL810
Hub
| ||||||
Intel® Z68
PCI Express Bus Dual BIOS
x1
Marvell 88SE9128
2 SATA 6Gb/s
1 USB 3.0/2.0 1 USB 3.0/2.0
2 SATA 6Gb/s
x1 x1
PCIe CLK x1 x1
(100 MHz)
4 SATA 3Gb/s
1 PCI
Express x1
PCI Bus
PCIe to PCI Bridge
LPC
Bus
iTE
8 USB 2.0/1.1 (Note)
T.I. TSB43AB23
3 IEEE 1394a
CODEC
IT8728
PS/2 KB/Mouse
2 PCI
| Процессор | 1. Плата совместима с процессорами Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1155 2. Объем кэш-памяти L3 зависит от модели процессора Для полноценного функционирования системы с некоторыми ЦП семейства Intel® Core™ требуются дискретная графическая плата (подробнее см. раздел "Список совместимых процессоров") |
| Набор микросхем (чипсет) | 1. Intel® Z68 Express |
| Подсистема памяти | 1. 4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт 2. Двухканальная архитектура памяти 3. Поддержка модулей памяти DDR3 2133/1866/1600/1333/1066 МГц 4. Совместимость с non-ECC модулями ОЗУ 5. Поддержка модулей памяти XMP (Extreme Memory Profile) 6. * Из-за ограничений ОС Windows 32-bit, при установке 4 ГБайт RAM (или более) доступный объем оперативной памяти будет менее 4 ГБайт (подробнее см. раздел "Список рекомендованных модулей памяти") |
| Аудио подсистема | 1. Формат представления аудиосигнала: High Definition Audio 2. Кодек Realtek ALC889 3. Поддержка Dolby® Home Theater 4. Схема позиционирования аудиосигнала 2/4/5.1/7.1 5. Выход цифрового S/PDIF-интерфейса |
| Сетевой LAN -интерфейс | 1. Поддержка режима Teaming 2. Поддержка Smart Dual LAN 3. 2 x RTL8111E (10/100/1000 Mbit) |
| Разъёмы для плат расширения | 1. 2 x PCI Express x16 slots, running at x8 (PCIEX8_1, PCIEX8_2) * The PCIEX8_1 slot shares bandwidth with the PCIEX16_1 slot and the PCIEX8_2 slot 2. with PCIEX16_2. The PCIEX16_1/PCIEX16_2 slot will operate at up to x8 mode when the PCIEX8_1/PCIEX8_2 is populated. 3. 2 разъема PCI Express x16 (PCIEX16_1и PCIEX16_2, режим работы x16) ** Если видеоподсистема представлена одной дискретной графической PCIe-платой, 4. с целью обеспечения максимальной производительности рекомендуем установить ее в разъем PCIEX16_1; тандем в составе двух графических PCIe-плат следует установить их в разъемы PCIEX16_1 и PCIEX16_2. 1 порт PCI Express x1 *** Все PCI Express-разъемы удовлетворяют требованиям спецификации PCI Express 2.0 5. 2 разъема PCI-плат расширений |
| Масштаби- руемость видео подсистемы | 1. Support for 2-Way/3-Way ATI CrossFireX™/NVIDIA SLI technology |
| Интерфейсы накопителей | Чипсет: 1. Поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10 * When a RAID set is built across the SATA 6Gb/s and SATA 3Gb/s channels, the system 2. performance of the RAID set may vary depending on the devices being connected. 3. 2 разъема с поддержкой до 2 SATA-устройств (SATA3_0, SATA3_1), пропускная 4. способность до 6 Гбит/с 5. 4 разъема с поддержкой до 4 SATA-устройств (SATA2_2-SATA2_5), пропускная 6. способность до 3 Гбит/с 2 x Marvell 88SE9128 chips: 1. 2 x SATA 6Gb/s connectors (GSATA3_6, GSATA3_7) supporting up to 2 SATA 6Gb/s devices 2. Support for SATA RAID 0 and RAID 1 3. 2 разъема eSATA/USB Combo на задней панели с поддержкой до 2 внешних SATA-устройств, пропускная способность до 6 Гбит/с |
| Интерфейс USB | Чипсет: 1. Up to 8 USB 2.0/1.1 ports (4 on the back panel, including 2 eSATA/USB Combo, 4 via the USB brackets connected to the internal USB headers) 2 x Renesas D720200 chips and 2 x VLI VL810 hubs: 1. Up to 10 USB 3.0/2.0 ports (6 on the back panel, 4 via the USB brackets connected to the 2. internal USB headers) * The USB 2.0 signals of the 6 USB 3.0/2.0 ports on the back panel are from the Chipset. |
| Интерфейс IEEE 1394 | T.I. TSB43AB23: 1. Up to 3 IEEE 1394a ports (2 on the back panel, 1 via the IEEE 1394a bracket connected 2. to the internal IEEE 1394a header) |
| Разъемы на системной плате | 1. 4 SATA разъема 3 Гбит/с 2. 1 разъем интерфейса IEEE 1394a 3. 3 разъема system fan 4. Разъем для вентилятора ЦП 5. Группа разъемов фронтальной панели 6. 1 x Chipset fan header 7. 1 кнопка Power 8. 1 кнопка Reset 9. 1 кнопка для очистки CMOS 10. 24-контактный ATX-разъем 11. 2 x USB 3.0/2.0 12. 1 аудио разъем на передней панели 13. 4 SATA-разъема 6Гб/с 14. 2 разъема USB 2.0/1.1 15. Выход SPDIF-интерфейса 16. Разъем питания для вентилятора 17. 8-контактный разъем питания ATX 12 В |
| Разъемы на задней панели | 1. 2 x IEEE 1394a 2. 2 разъема eSATA/USB Combo для подключения внешних накопителей 3. 6 x USB 3.0/2.0 4. 2 порта RJ-45 5. 1 порт PS/2 для подключения клавиатуры и мыши 6. 2 порта USB 2.0/1.1 7. 6 разъемов для подключения АС и микрофона (Линейный вход/Линейный выход/Вход микрофона/Выход на тыловые колонки/ 8. Центральная колонка/Выход на НЧ-колонку/Выход на боковые колонки) 9. 1 x SPDIF out (коаксиальный) 10. Оптический выход SPDIF-интерфейса |
| Микросхема I/O-контроллера | 1. iTE IT8728 |
| Контроль за состоянием системы | 1. Регулировка скорости вращения вентиляторов ЦП *Поддержка функции управления оборотами вентиляторов ЦП зависит от используемых 2. моделей вентиляторов. 3. Идентификация текущей температуры ЦП/Системы 4. Мониторинг напряжения питания ключевых компонентов системы 5. Идентификация текущей температуры ЦП 6. Определение скорости вращения вентиляторов CPU / Power / System 7. Предупреждение о неисправности CPU/System/Power вентиляторов |
| BIOS | 1. Поддержка технологии DualBIOS™ 2. Поддержка спецификаций PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b 3. Лицензионный BIOS компании AWARD 4. Две 32-Мбит микросхемы ПЗУ |
| Фирменные функции и технологии | 1. Фирменная функция Q-Share 2. Поддержка Dynamic Energy Saver™ 2 3. Поддержка Smart 6™ 4. Фирменная функция Auto Green 5. Поддержка eXtreme Hard Drive 6. Фирменная функция On/OFF Charge 7. Поддержка Cloud OC 8. Фирменная утилита EasyTune * Набор доступных функций в составе фирменной утилиты EasyTune может различаться 9. в зависимости от конкретной модели системной платы. 10. Фирменная функция Q-Flash ™ 11. Фирменная функция Download Center 12. Фирменная утилита Xpress™ Install 13. Фирменная функция Xpress Recovery 2 ™ 14. Фирменная утилита @BIOS™ 15. Фирменная функция Xpress™ BIOS rescue |
| Дополнительное программное обеспечение | 1. Norton Internet Security (OEM-версия) |
| Операцио- нная система | 1. Полная совместимость с ОС семейства Microsoft® Windows 8/7/Vista/XP |
| Форм- фактор; | 1. ATX, 305 x 244 |
Подключенное оборудование:
1. Процессор Intel Core i7 2600k
2. ОЗУ память DDR3 1600Mhz 4Gb*2
3. Водяное охлаждение процессора Corsair H 120
4. Видеокарта Nvidia GeForce GTX 780
5. Блок питания Corsair 1200W
6. Жесткий диск 3.5" WD VelociRaptor WD5000HHTZ, 500Гб
7. Накопитель SSD PLEXTOR M5 Pro PX-256M5P, 256Гб
4.Проект локальной сети

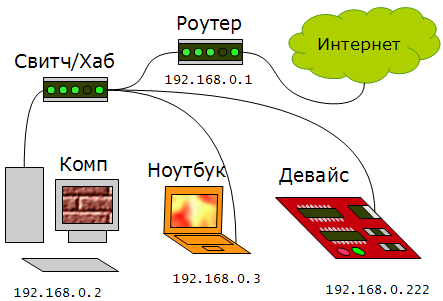

Моя домашняя локальная сеть:
Стоимость:
1. Маршрутизатор UPVEL UR-305B 480 руб
2. Коммутатор ACORP HU5DP 240 руб
3. Lan кабели категории 5 e 40м 450 руб
Итого: 1170 руб

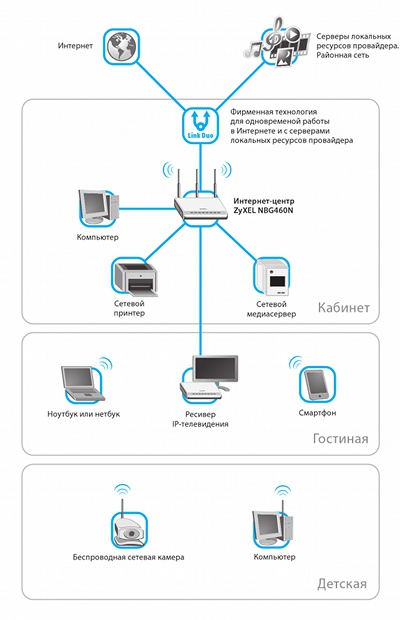

5. Необходимое оборудование для работы в беспроводной сети
Беспроводной маршрутизатор ZyXEL NBG460N
