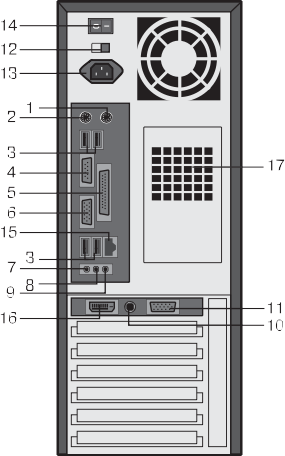

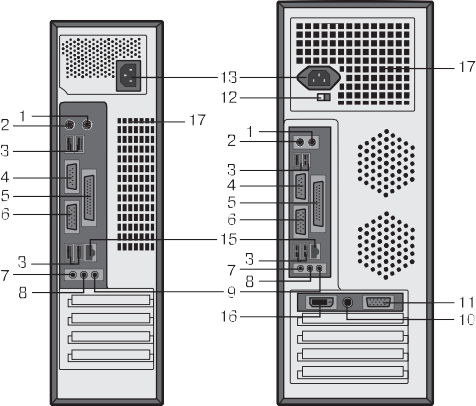

Составные части ПЭВМ и дополнительные устройства подключаются к разъемам на зад­ ней панели системного блока. Схематичное изображение разъемов приведено ниже.





1. Разъем для подключения мыши (зеленый).



2. Разъем для подключения клавиатуры (фиолетовый).



3. Разъем для подключения USBустройств (черный).



* Расположение разъемов и их количество на задней панели вашего компьютера может отличаться от представленного изображения.



4.



5.



6.





7.



8.



9.



10.

Разъем последовательного порта (бирюзовый). Параллельный порт для подключения принтера (сиреневый).

Разъем для подключения последовательного порта 9контактный (бирюзовый) либо для подключения монитора VGA 15контактный (синий).

Линейный выход звуковой карты (желтозеленый). Линейный вход звуковой карты (светлосиний).

Разъем для микрофона (розовый). ТВвыход.

11. Разъем для подключения монитора VGA 15контактный.



12.





13.



Переключатель напряжения питания 220/110 В (при наличии должен быть установлен в положение 220 В).

Разъем для подключения шнура питания (черный).



14. Выключатель напряжения питания.



15.



16.



17.



Разъем для подключения к локальной сети. Разъем DVI для подключения LCDмонитора. Вентиляционные отверстия.

Соединение составных частей ПЭВМ необходимо производить аккуратно, не допуская перекосов, надежно закрепляя все разъемы. Не допускаются перегибы кабелей, радиус перегиба кабеля не должен быть менее 2–3 диаметров кабеля.

Все разъемы системного блока для подключения составных частей ПЭВМ и дополнительных устройств находятся на его задней панели. Дополнительно на пере­ дней панели могут быть установлены разъемы USB и выводы для подключения науш­ников и микрофона.





Подключение кабелей электропитания



!

Внимание! Перед подключением к сети электропитания необходимо убедиться в правильности установки переключателей 220/110 В на блоке питания ПЭВМ и на задней стенке всех дополнительных устройств в по- ложение 220 В (при наличии переключателей).



1. Подключить кабель электропитания монитора к розетке электросети.



2. Подключить розетку кабеля электропитания системного блока к вилке, рас­ положенной на задней стороне системного блока. Вилку кабеля подключить к розетке электросети.

3. Подключить к электросети другие дополнительные устройства в соответствии с их Руководствами по эксплуатации.
