Содержание
| 1. | Лабораторная работа №1 «Конструкция фонтанной арматуры» | 10 |
| 2. | Лабораторная работа №2 «Установка электроцентробежного насоса» | 11 |
| 3. | Лабораторная работа №3 «Установка штангового скважинного насоса» | 12 |
| 4. | Лабораторная работа №4 «Схема работы АГЗУ Спутник Б» | 15 |
| Список использованной литературы | 19 |
Рабочая тетрадь предназначена для выполнения лабораторных работ по дисциплинам: «Нефтегазопромысловое оборудование»; «Монтаж и эксплуатация бурового оборудования»; «Бурение скважин и буровое оборудование»; «Машины и оборудование газонефтепроводов и газонефтехранилищ» для студентов филиала ТюмГНГУ в г. Сургуте по направлению Нефтегазовое дело по всем профилям подготовки, для слушателей курсов профессиональной переподготовки, по профессиональной подготовке по рабочим профессиям: «Оператор по добыче нефти и газа», «Помощник бурильщика КРС», «Оператор технологических установок», «Слесарь ремонтник».
Составитель: П.М. Сорокин, к.т.н., доцент кафедры Нефтегазовое дело, Сургут.2013г.
ОТЧЕТ по Лабораторной работе №1
«Конструкция фонтанной арматуры»
Студент группы ___________________________________________________________________
Цель работы : Приобретение навыка подбора фонтанной арматуры для конкретных условий .
Задачи : 1. Изучение назначения фонтанной арматуры .
2. Изучение типовых схем и составных элементов фонтанной арматуры.
Порядок проведения работы:
1. Запустить лабораторную работу нажав на иконку
2. В режиме «Обучение» Записать назначение фонтанной арматуры
3. Зарисовать типовую схему фонтанной арматуры, соответствующую номеру рабочего места в лаб. 303 и обозначить все элементы.
4. Запустить 3 D модель АФ кликнув мышкой на выбранной схеме. Разрешить заблокированное Internet Explorer на появившейся панели.
5. Запустить сборку разборку АФ, внимательно изучить внешний вид и соответствие 3 D модели нарисованной схеме.
6. В режиме «Моделирование» собрать выбранную схему и проверить ее, нажав на кнопку «Проверить».
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
| |
| ||||||||||||||||||||||||||
ОТЧЕТ по Лабораторной работе №2
«Установка электроцентробежного насоса»
Студент группы ___________________________________________________________________
Цель работы : Приобретение навыка запуска и эксплуатации УЭЦН .
Задачи : 1. Изучение состава УЭЦН.
2. Изучение способов запуска УЭЦН в зависимости от геолого-технических условий.
Порядок проведения работы:
1. Запустить лабораторную работу нажав на иконку
2. Обозначить все элементы УЭЦН.
3. Записать в таблицу назначение всех элементов УЭЦН.
4. Изучить способы запуска УЭЦН и вывода на режим за одно и несколько включений

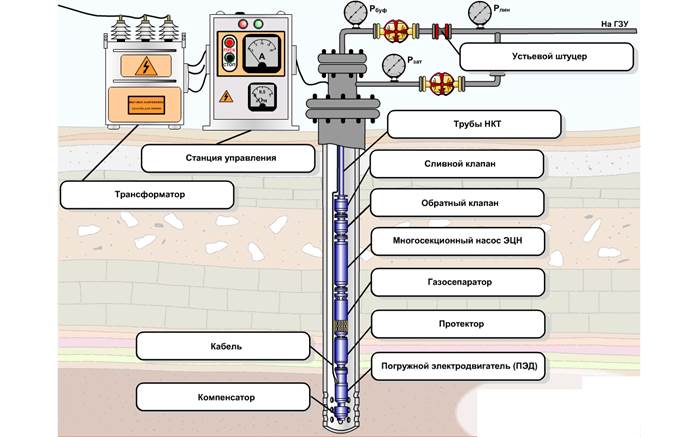

Рис.9. Схема УЭЦН
ОТЧЕТ по Лабораторной работе №3
«Установка штангового скважинного насоса»
Студент группы ___________________________________________________________________
Цель работы : Приобретение навыка подбора оборудования УШСН .
Задачи : 1. Изучение конструкции УШСН.
2. Изучение технических характеристик штанговых насосов.
Порядок проведения работы:
1. Обозначить все элементы УШСН и записать их назначение.
2. Изучить конструкцию штанговых насосов и записать элементы конструкции из каталога «Ижнефтемаш».
3. Ознакомиться с обозначением насосов по API .
|

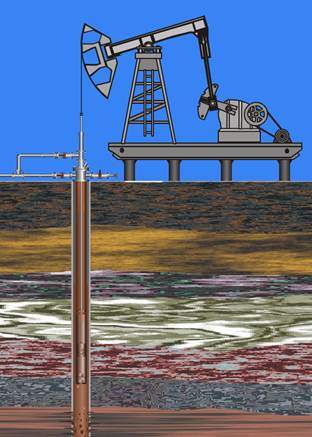

Рис. 10. Схема УШСН | 1 | |
| 2. | ||
| 3. | ||
| 4. | ||
| 5. | ||
| 6. | ||
| 7. | ||
| 8. | ||
| 9. | ||
| 10. | ||
| 11. | ||
| 12. | ||
| 13. | ||
| 14. | ||
| 15. | ||
| 16. | ||
| 17. |
| ПАРАМЕТРЫ ПРИВОДА | ПНШ80-3-40 | СКС 8-3,0-4000 | ПФ8-3,5-4000 |
| Максимальная нагрузка на полированном штоке, кН | 80 | 80 | 80 |
| Максимальный момент редуктора, кг*м | 4000 | 4000 | 4000 |
| Длина хода, м | 1,2;1,6;2,0;2,5;3,0 | 1,4;1,8;2,1;2,5;3,0 | 1,8;2,1;2,5;3,0;3,5 |
| Число двойных ходов в минуту | 4,3-8,6 | 4,4-11,21 | 4,0-12,3 |
| Редуктор | Ц2НШ | Ц2НШ-750 | Ц2НШ-750Б |
| Мощность электродвигателя, кВт | 30 | 22 | 30 |
| Вес станка качалки, кг | 12400 | 11900 | 11600 |
| Насос вставной с верхним механическим креплением по API | ||
|

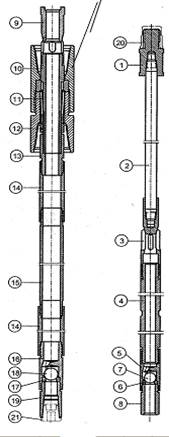

Рис.11. Конструкция вставного насоса типа НВ | 1. | Переходник штока |
| 2. | Шток плунжера | |
| 3. | Корпус клапана | |
| 4. | Плунжер | |
| 5. | Корпус клапана | |
| 6. | Седло клапана | |
| 7. | Шарик клапана | |
| 8. | Держатель седла клапана | |
| 9. | Направляющая штока | |
| 10. | Шпиндель анкерный | |
| 11. | Пружина | |
| 12. | Контргайка | |
| 13. | Переходник | |
| 14. | Цилиндр | |
| 15. | Муфта удлинительная | |
| 16. | Корпус клапана | |
| 17. | Седло клапана | |
| 18. | Шарик клапана | |
| 19. | Держатель седла клапана | |
| 20. | Колпак предохранительный | |
| 21. | Пробка предохранительная | |
| Насос трубный с неизвлекаемым всасывающим клапаном
| ||
|

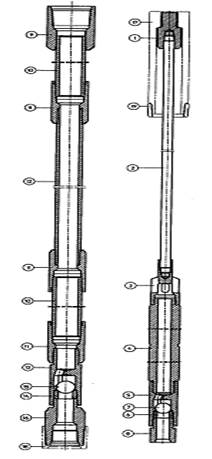

Рис.12. Конструкция невставного насоса типа НН | 1. | |
| 2. | ||
| 3. | ||
| 4. | ||
| 5. | ||
| 6. | ||
| 7. | ||
| 8. | ||
| 9. | ||
| 10. | ||
| 11. | ||
| 12. | ||
| 13. | ||
| 14. | ||
| 15. | ||
| 16. | ||
| 17. | ||
| 18. | ||
| 19. | ||
| 20. | ||
| 21. | ||

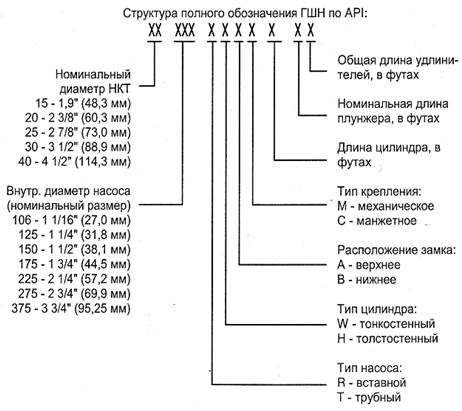

Рис. 13 Структура обозначения штанговых насосов по API (Американский нефтяной институт)
Перевести обозначение штангового насоса по отечественной классификации НН2БА-44-18-15-2 в обозначение по API (1 фут=0,3048м)
Рис.14.Станок качалка: 1-подвеска устьевого штока; 2- головка балансира; 3-площадка обслуживания; 4- механизм зажима головки; 5- балка балансира с опорой; 6-траверса с опорой; 7-шатун; 8-площадка обслуживания; 9-редуктор; 10-шкив ведомый; 11-ремень; 12- тормоз с рукояткой; 13-электродвигатель; 14- шкив ведущий; 15-ограждение клиноременной передачи; 16- плита поворотная; 17- лестница; 18- ограждение кривошипно-шатунного механизма; 19-противовес; 20-кривошип; 21- рама; 22- стойка.
ОТЧЕТ по Лабораторной работе №4
«Схема работы АГЗУ Спутник Б»
Студент группы ___________________________________________________________________
Цель работы : Приобретение навыка эксплуатации АГЗУ и порядка проведения замера дебита скважины .
Задачи : 1. Изучение конструкции и схемы работы АГЗУ
- Изучение конструкции и схемы работы ТОР-50.

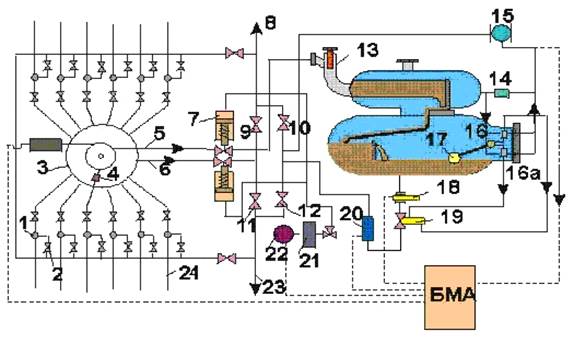

Рис.15. Схема АГЗУ «Спутник Б-40-14-400»
| 1. | Обратные клапана | 13. | Гидроциклонный сепаратор |
| 2. | Задвижки | 14. | Регулятор перепада давления |
| 3. | Переключатель скважин многоходовой (ПСМ) | 15. | Расходометр газа |
| 4. | Роторный переключатель скважин | 16. | Золотники |
| 5. | Замерная линия | 17. | Поплавок |
| 6. | Общая линия | 18. | Расходометр жидкости |
| 7. | Отсекатели | 19. | Поршневой клапан |
| 8. | Коллектор обводненной нефти | 20. | Влагометр |
| 9. | Задвижка закрытая | 21. | Гидропривод |
| 10. | Задвижка открытая | 22. | Электродвигатель |
| 11. | Задвижка открытая | 23. | Сборный коллектор |
| 12. | Задвижка закрытая | 24. | Выкидные линии от скважин |
|
Рис.16. Схема турбинного объемного расходомера | 1. | Сварной корпус |
| 2. | Обтекатель | |
| 3. | Магнитно-индукционный датчик | |
| 4. | Экраноотражатель | |
| 5. | Понижающий зубчатый редуктор | |
| 6. | Перегородки | |
| 7. | Электро-магнитный датчик | |
| 8. | Механический счетчик | |
| 9. | Диск магнитами | |
| 10. | Магнитная муфта | |
| 11. | Крыльчатка | |
| 12. | Крышка | |
| 13. | Регулирующая лопатка |
