Шахтный изолирующий самоспасатель ШС-7М и ШС-7МК
Назначение, устройство и принцип действия. Шахтные изолирующие самоспасатели ШС-7М и ШС-7МК являются индивидуальным средством защиты органов дыхания для подземных рабочих угольных шахт и рудников. Ими пользуются при выходе из участков шахт с непригодной для дыхания атмосферой, возникающей в результате различных аварий.
Обе модификации одинаковы по устройству. Индекс «К» свидетельствует о наличии в крышке самоспасателя клапана, который выравнивает давление внутри футляра с давлением окружающей среды. Это позволяет стабилизировать усилие вскрытия самоспасателя в любых условиях применения. Такое устройство позволяет применять самоспасатель в местах повышенного атмосферного давления (в глубоких шахтах, кессонах) или низкой температуры.
Техническая характеристика:
1. Срок защитного действия, мин:
· при выходе из аварийного участка, не менее 50;
· при отсиживании в ожидании помощи, не менее 300.
2. Эксплуатируется при температуре воздуха, °С: от –10 до+40.
3. Габариты, мм: 134×144×254.
4. Вес, кг: 3,0 + 0,1.
Самоспасатель (рис. 16) представляет собой изолирующий противогаз одноразового действия с химическим способом резервирования кислорода. Он состоит из регенеративного патрона 1 с пусковым устройством 2, дыхательного мешка 7 с избыточным клапаном 6, гофрированного шланга 3 с загубником 5 и носовым зажимом 4.
Регенеративный патрон заполнен гранулированным кислородсодержащим продуктом. Пусковое устройство при включении в самоспасатель срабатывает автоматически и выделяет за 20–30 секунд кислород в количестве, необходимом для наполнения дыхательного мешка.
Патрон самоспасателя вмонтирован в металлический футляр 8. В нерабочем положении дыхательный мешок и шланг свернуты и уложены под крышкой футляра 12, которая с помощью двух металлических лент 9 и быстровскрываемого замка с ремешком 11 прикрепляется к футляру и герметизируется резиновой прокладкой. Для удобства ношения футляр снабжен плечевым ремнем 10.
Рис. 16. Самоспасатель ШС-7 М
В самоспасателе применена маятниковая схема дыхания: выделяемый воздух через загубник по гофрированному шлангу поступает в регенеративный патрон, где очищается от диоксида углерода, пополняется кислородом и по кольцевому зазору между внутренней и наружной обечайками патрона направляется в дыхательный мешок. Избыток воздуха удаляется через избыточный клапан. При вдохе воздух следует в обратном направлении, т. е. проходит через патрон, шланг и поступает в дыхательные пути человека.
Процесс очистки воздуха и его пополнение кислородом в регенеративном патроне протекает с выделением тепла, поэтому патрон работающего самоспасателя становится горячим, а вдыхаемый воздух – теплым.
П равила пользования самоспасателем и его проверка. Самоспасатели индивидуально закрепляются за каждым рабочим.
Перед спуском в шахту рабочий должен взять в ламповой закрепленный за ним самоспасатель, проверить состояние защитного футляра (отсутствие пробоин, глубоких вмятин), наличие пломбы, исправность замка, плечевого ремня. На футляре самоспасателя допускаются вмятины не более 60 мм по длине, 30 – по ширине и 10 мм по глубине.
Самоспасатель носят на плечевом ремне на левом боку. Поднимать и носить самоспасатель за ремешок замка футляра не разрешается. Это может привести к срыву гарантийной пломбы и потере герметичности самоспасателя.
Необходимо оберегать самоспасатель от толчков, ударов и повреждений, нарушающих целостность его корпуса, так как при разрушении кислородсодержащий продукт может вызвать воспламенение угля, дерева и других горючих веществ, с которыми он соприкасается.
При работе самоспасатель можно снять и положить в безопасное место на расстояние не более 3 м.
Если работа связана с передвижением по горным выработкам, снимать самоспасатель запрещается.
При аварии (пожаре, взрыве, внезапном выбросе) рабочий должен немедленно включиться в самоспасатель и выходить из аварийного участка по маршруту, предусмотренному планом ликвидации аварий, или по указанию лиц технологического надзора.

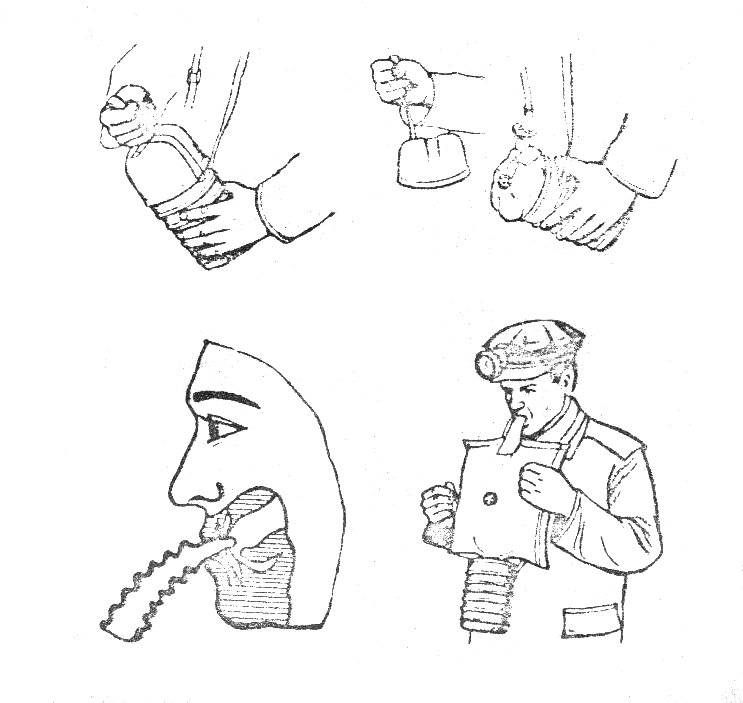

Включение следует проводить следующим образом: плечевой ремень надеть на шею, взявшись за ремешок, резким рывком сорвать замок и отбросить крышку футляра (рис. 17); загубник поместить в рот между губами и деснами, отростки зажать зубами; сделать глубокий вдох через нос и выдох через рот в самоспасатель (мешок при этом наполнится газовоздушной смесью); надеть носовой зажим; плечевой ремень укоротить настолько, чтобы гофрированный шланг не натягивался.
Рис. 17. Порядок включения в самоспасатель
Включаться в самоспасатель надо быстро, в течение 5–8 секунд после отбрасывания крышки футляра. При более длительном включении происходит потеря кислорода, выделяемого пусковым устройством для обеспечения нормального дыхания в самоспасателе в первые две минуты (время, необходимое для разработки кислородсодержащего продукта).
Выходить из аварийного участка необходимо быстрым размеренным шагом.
Бежать не рекомендуется, так как при беге, а иногда при очень быстрой ходьбе можно «сорвать» дыхание.
В случае затруднения дыхания надо замедлить ходьбу или остановиться, сделать несколько глубоких вдохов, не выключаясь из самоспасателя, восстановить нормальное дыхание и продолжать движение.
Нельзя выключаться из самоспасателя (вынимать загубник изо рта, снимать носовой зажим), подсасывать атмосферный воздух и разговаривать через загубник до выхода на свежую вентиляционную струю.
Нагревание корпуса самоспасателя при дыхании свидетельствует о нормальной работе аппарата.
Использованный самоспасатель для повторного использования не пригоден.
Самоспасатели, находящиеся в эксплуатации, подвергаются осмотру ежедневно, а периодической проверке – один раз в месяц.
При периодической проверке производится внешний осмотр, и если никаких повреждений не обнаружено, самоспасатель проверяется на герметичность. Проверка проводится на приборе внешним пневматическим давлением 500 мм вод. ст., создаваемым в герметичной камере прибора.
Самоспасатель считается герметичным и пригодным к эксплуатации, если в течение 15 секунд падение давления в камере прибора составит не более 40 мм вод. ст.
Результаты периодических проверок и проверок на герметичность заносятся в журнал, где ставится подпись ответственного лица.
Забракованные и использованные самоспасатели уничтожаются путем их сжигания на костре.
Обучение горнорабочих правилам пользования самоспасателем проводится в два этапа: 1 этап – изучение устройства и правил пользования самоспасателем в учебном классе; 2 этап – тренировочные упражнения в шахте по приобретению практических навыков включения в самоспасатель и выхода из условного аварийного участка на свежую струю.
Горнорабочий, не прошедший маршрута тренировочного выхода и выключившийся из самоспасателя до истечения его защитного срока, обязан выполнить тренировочные упражнения повторно.
По окончании обучения проводится прием экзаменов, о чем делают запись в книге инструктажей.
Содержание отчета
В отчете в сжатой форме должны быть отражены следующие вопросы:
1. Назначение самоспасателей и их классификация по принципу действия.
2. Самоспасатель СПП-2: назначение, техническая характеристика, принцип действия и правила пользования.
3. Самоспасатель ШC-7M: назначение, техническая характеристика, принцип действия и правила пользования.
