Фильтрующий самоспасатель СПП-2
Назначение и устройство. Фильтрующий самоспасатель СПП-2 представляет собой противогаз одноразового действия, предназначенный для защиты органов дыхания человека только от воздействия оксида углерода, пыли и дыма. Он не защищает от других вредных и ядовитых газов, поэтому в нем запрещается выполнять работу в непроветриваемых выработках после взрывных работ или заходить туда.
Поскольку в фильтрующем самоспасателе человек дышит рудничным воздухом, в нем должно быть достаточное количество кислорода (не менее 17 %). По этой причине он не применяется при взрывах и внезапных выбросах угля и газа, когда содержание кислорода гораздо меньше 17 %.
Самоспасатель (рис. 15) имеет следующее устройство: в металлическом футляре, состоящем из корпуса 1 и крышки 2, размещается снаряженный катализатором и осушителем металлический фильтровальный патрон 3 с надетым на него чехлом (форфильтром) 4 и с прикрепленным к патрону загубником 5, оголовьем 6 и носовым зажимом 7. Для предохранения от истирания шихты патрона при тряске и толчках служит резиновая прокладка 9 и полиэтиленовая скоба 12.
Самоспасатель имеет два клапана: вдыхательный 13, который расположен ниже основания загубника, и выдыхательный 14, расположенный ниже упора для подбородника. Снаружи на крышке футляра крепятся плечевая тесьма 10 для носки самоспасателя и маркировочная пластинка с указанием даты снаряжения. Герметизация корпуса футляра с крышкой осуществляется резиновой прокладкой 11 и металлической лентой 8.
Техническая характеристика самоспасателя:
1. Срок защитного действия при условии содержания свободного кислорода в воздухе не менее 17 % по объему и концентрации оксида углерода не выше 1 % составляет 60 мин.
2. Сопротивление постоянному потоку воздуха в процессе эксплуатации:
на вдохе – не более 30 мм вод. ст.;
на выдохе – не более 10 мм вод. ст.
3. Габаритные размеры 135×85×120 мм.
4. Вес самоспасателя – 1,2 кг.

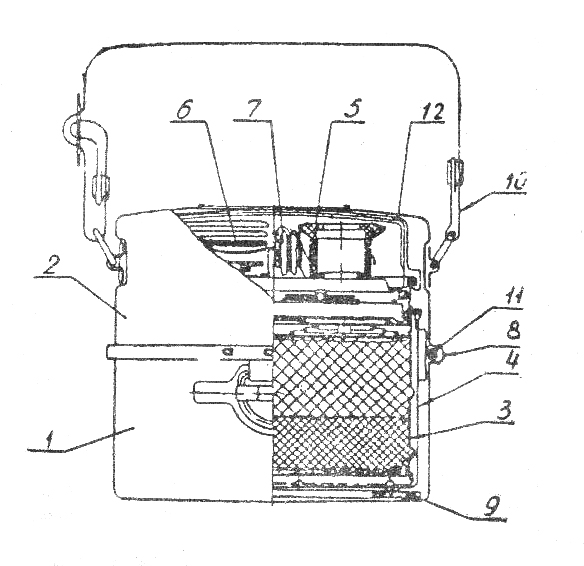

Рис. 15. Устройство самоспасателя
Принцип действия самоспасателя . При вдохе воздух поступает через матерчатый фильтр 4, надетый на патрон самоспасателя, где он очищается от грубой пыли и капельной влаги, а затем через перфорированное дно патрона 3 поступает в слой осушителя (селикагеля). Сухой воздух поступает в слой осушителя (селикагеля). Сухой воздух поступает в слой катализатора (гопкалита), являющегося смесью 60 % МnО2 и 40 % СиО, в котором содержащийся в воздухе оксид углерода каталитически окисляется кислородом воздуха до диоксида углерода (оксид меди активизирует диоксид марганца):
MnO2 + СО = МnО + СО2
Далее в фильтре воздух очищается от дыма и пыли, получающейся при истирании гопкалита в процессе ношения самоспасателя, и через дыхательный клапан поступает в легкие. При выдохе воздух выходит в атмосферу через выдыхательный клапан.
Правила пользования самоспасателем и его проверка. Самоспасатель носят на тесьме через правое плечо на левом боку. Перед включением отрывают металлическую ленту, разъединяют футляр и отбрасывают скобу. Вынимают патрон и отбрасывают корпус футляра. Загубник помещают в рот между губами и деснами (при этом подбородок упирается в подбородник), надевают оголовье и носовой зажим.
Включившись, быстро выходят из загазованных выработок на поверхность или в выработки со свежей струей воздуха по путям, указанным в плане ликвидации аварий.
При пользовании самоспасателем возможно нагревание вдыхаемого воздуха, что считается нормальным и указывает на наличие оксида углерода в рудничном воздухе.
Выпускать слюну в загубник не рекомендуется, лучше ее глотать.
Каждый самоспасатель имеет определенный номер, который индивидуально закрепляется за каждым рабочим и выдается ему перед спуском в рудник.
При ношении и хранении фильтрующих самоспасателей необходимо следить за герметичностью их футляров, так как при нарушении герметичности гопкалитовый фильтр под действием влаги воздуха разрушается. Ежедневно при выдаче самоспасателя рабочему и при приеме от него он тщательно осматривается. При этом обращается внимание на наличие отрывного кольца, на исправность отрывной ленты, отсутствие механических повреждений и проколов на футляре, а также на отсутствие шороха от пересыпания шихты (осушителя, гопкалита) в патроне.
При наличии вышеуказанных повреждений самоспасатель считается негодным и изымается из пользования.
Все самоспасатели подвергаются проверке на герметичность один раз в месяц при индивидуальном пользовании и один раз в квартал – при групповом.
Проверка на герметичность производится путем погружения самоспасателя в ванну с водой, нагретой до температуры на 20–30 °С выше температуры окружающего воздуха, но не ниже 45 °С.
Самоспасатель считается герметичным, если из него в течение 2 минут не наблюдается непрерывного выделения пузырьков воздуха. При выделении пузырьков воздуха непрерывной цепочкой самоспасатель считается негерметичным и непригодным к эксплуатации.
Все подземные рабочие и ИТР должны быть обучены пользованию самоспасателем, о чем делается запись в книге инструктажей.
