Принцип действия респиратора
На рис. 4 стрелками показано направление движения воздуха и кислорода в системе респиратора при его работе.
Выдыхаемый воздух проходит загубник 1, мундштучную коробку 2, выдыхательный шланг 3 и через клапан выдоха 4 проходит в регенеративный патрон 5, где очищается от углекислого газа, и поступает в дыхательный мешок 6.

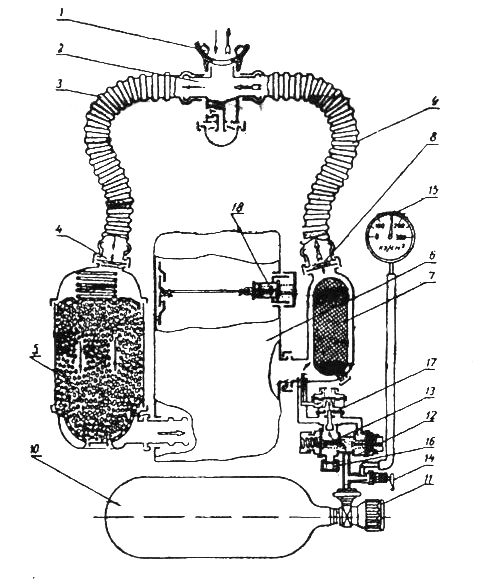

Рис. 4. Схема действия респиратора
При вдохе очищенный воздух из мешка проходит холодильник 7, вдыхательный клапан 5, шланг вдоха 9, попадая через мундштучную коробку в легкие человека.
Движение воздуха при дыхании осуществляется по замкнутому кругу всегда в одном и том же направлении благодаря работе дыхательных клапанов. При выдохе клапан вдоха 8 закрывается, а клапан выдоха 4 открывается. При выдохе открытие клапанов происходит в обратном порядке.
Вдыхаемый воздух обогащается кислородом (до 25–90 %) в дыхательном мешке и холодильнике, куда он поступает из баллона 10.
При открытом вентиле 11 кислород из баллона по каналам моноблока вступает в редуктор 13 и к байпасу 12, а при открытом перекрывном вентиле 14 – в манометр 15. В редукторе давление кислорода понижается до 4 атм и поддерживается на этом уровне независимо от давления в баллоне. Редуктор имеет предохранительный клапан 16, открывающийся при повышении давления в камере редуктора до 8–12 атм.
Подача кислорода из редуктора через дозирующее отверстие осуществляется тремя способами.
Первый способ – постоянная подача кислорода из редуктора через дозирующее отверстие в количестве 1,3–1,5 л/мин. Этого количества достаточно для человека, выполняющего работы легкой и средней тяжести.
Второй способ – периодическая подача кислорода в количестве 150–60 л/мин из редуктора через клапан легочного аппарата 17 (рис. 3). Последний подаст кислород в том случае, если потребление его организмом человека превышает постоянную подачу, а также при глубоких вдохах. Открывается клапан при вдохе, когда в системе аппарата создается разрежение 10–30 мм вод. ст.
Третий способ – аварийная подача кислорода через байпас, приводимый в действие респираторщиком. Клапан байпаса открывается, и кислород из баллона поступает в систему аппарата в количестве 150–60 л/мин. Этот способ применяется при выходе из строя редуктора или легочного автомата.
Избыток воздуха из системы респиратора выпускается в атмосферу при помощи избыточного клапана 18 (рис. 3), вмонтированного и нижнюю стенку дыхательного мешка. Избыточный клапан открывается автоматически, если дыхательный мешок переполнен воздухом и в нем создается давление 10–30 мм вод. ст.
