Изолирующий кислородный респиратор

Дата: 2025-05-25; Просмотры: 4
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Цель работы: изучить устройство, принцип действия респиратора и правила его использования.



Назначение и техническая характеристика респиратора



Респиратор Р12 представляет собой кислородный изолирующий регенеративный аппарат, предназначенный для защиты органов дыхания человека от вредного воздействия непригодной для дыхания атмосферы при выполнении горноспасательных работ в рудниках и угольных шахтах. Он может применяться и в других отраслях промышленного производства, где необходима защита органов дыхания. По принципу действия респиратор относится к группе легочно-силовых дыхательных аппаратов с комбинированной подачей кислорода в его систему.



Таблица 3

Техническая характеристика респиратора



Вес в снаряженном виде, кг 14,0
Габариты, мм: длина ширина толщина   445 400 175
Запас кислорода при давлении в баллоне 200 атм, л 400
Срок защитного действия, час: при работе легкой и средней тяжести при тяжелой работе   4,5–4,0 4,0–3,0
Полезная емкость дыхательного мешка, л 4,5
Подача кислорода в систему респиратора, л/мин: постоянная дозированная легочно-автоматическая аварийная (байпасом )   1,4 ±0,1 60–150 60–150
Легочный автомат работает при разрежении, мм вод. ст. 20 ± 10
Избыточный клапан работает при давлении, мм вод. ст. 20 ± 10

Устройство респиратора

В корпусе 1 размещены основные узлы респиратора: кислород­ный баллон 2 с вентилем 3; моноблок (кислородно-распределитель­ный узел) 4; дыхательный мешок 5; холодильник 6; регенеративный патрон 7 (рис. 2) и избыточный клапану 18 (рис. 4). Корпус имеет ме­таллическую крышку.

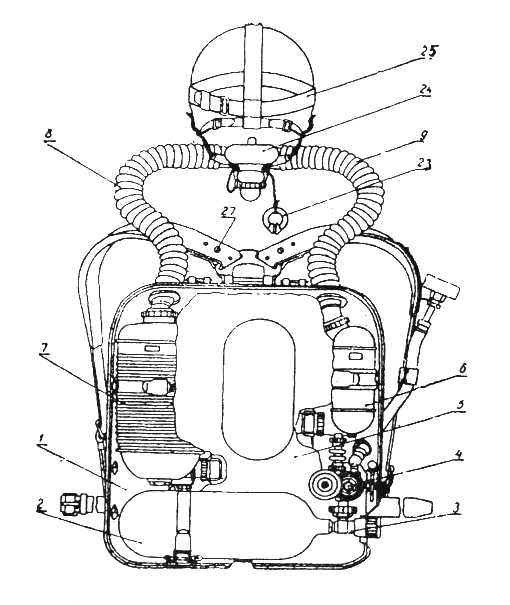

Рис. 2. Общий вид респиратора со снятой крышкой



Вне корпуса находятся: дыхательные шланги 8 и 9; носовой за­жим 23; защитный резиновый чехол загубника мундштучной ко­робки 24; головной гарнитур 25 (рис. 2); мундштучная коробка 10 с загубником; рычаг 11 перекрывного вентиля капиллярной трубки и ма­нометра; кнопка 12 байпаса; скоба 13; кронштейны 14 и 15 для креп­ления системы опорных амортизирующих ремней 16 и 17, поясного амортизатора 26 и плечевых ремней 18 и 19; поясной ремень 20; капиллярная трубка 21 с манометром 22, прикрепленная к правому плечевому ремню (рис. 3).

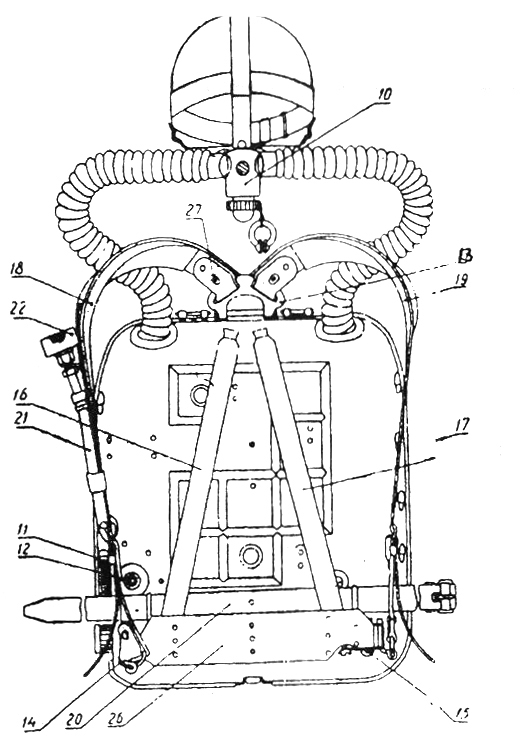

Рис. 3. Вид респиратора со стороны, прилегающей к спине
