Своевременное обнаружение в рудничном воздухе опасных отклонений от допустимой правилами безопасности концентрации газов позволяет предотвратить отравление рабочих и восстановить безопасные условия груда. Контроль за составом и содержанием газов осуществляется химическими газоанализаторами ГХ-4, ГХ-5. ГХ-6 и другими. Они служат для экспресс-определения малых кон­центраций ядовитых газов, физико-химические свойства которых были описаны выше. Все химические газоанализаторы основаны на принципе взаимодействия газа и реактива, помещенного в специ­альные трубки. Реактив под воздействием газа, находящегося в воздухе и прокачиваемого через трубку, меняет цвет. Каждый реак­тив предназначен для определенного газа. Достоинство газоанали­заторов заключается в том, что, наряду с малыми размерами, они позволяют быстро (в течение 1–5 мин) определить концентрацию газа. Недостатком их является малая точность определения, дости­гающая ± 25 %.

Химический газоанализатор ГX-4

Универсальным и наиболее распространенным является хими­ческий газоанализатор ГХ-4. Он предназначен для определения в рудничном воздухе концентраций оксида углерода, оксидов азота, сернистого газа, сероводорода. При наличии специальных трубок им можно определить также содержание кислорода.

В табл. 1 приведены пределы измеряемых концентраций наиболее часто встречающихся в рудниках газов.

Таблица 1

Пределы измерения концентрации некоторых газов

Химический газоанализатор ГХ-4 (рис. 1) состоит из мехового аспиратора и набора индикаторных трубок. Его основной частью являются резиновые меха 1 с пружиной во внутренней части для удерживания мехов в разжатом состоянии, мундштук 2 с резиновой шайбой, в которую вставляется индикаторная трубка.

Клапан 3 предназначен для выхода воздуха из мехов при его сжатии. Ограничитель 4 позволяет регулировать ход и объем мехов в пределах 100 мл. На верхней крышке имеется металлическое приспособле­ние 5 с круглым отверстием для обламывания концов индикатор­ной трубки перед началом измерения.

Индикаторная трубка 6 пред­ставляет собой запаянный с обоих концов стеклянный сосуд диамет­ром 5,5 мм и длиной 125 мм, запол­ненный соответствующим реакти­вом. На поверхности трубки нанесе­ны: химическая формула определяе­мого газа, стрелка, показывающая направление просасываемого возду­ха, шкала с маркировочными коль­цами, соответствующими опреде­ленной концентрации газа в %.

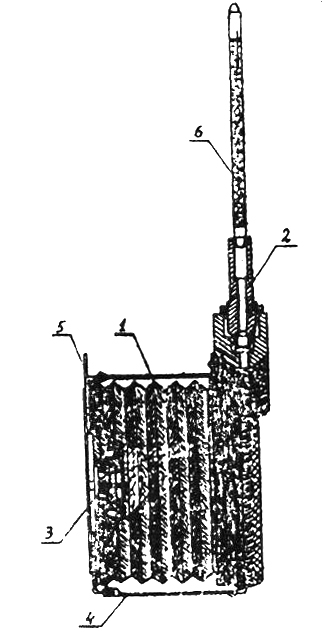

Рис. 1. Общий вид газоопределителя ГX-4 с индикаторном трубкой:

1 – рези­новые меха; 2 – мундштук; 3 – клапан для выхода воздуха;

4 – ограничитель; 5 – отверстие для обламывания концов трубки;

6 – индикаторная трубка

Для определения концентрации того или иного газа (кроме кислоро­да) надо взять соответствующую данному газу индикаторную трубку, обломать ее концы и вставить ее в мундштук мехового аспиратора по направляющей стрелке. Сжать меха до упора и отпустить до полного раскрытия, что будет соответствовать 100 мл объема протянутого воздуха. В случае, если ок­раска реактива не изменилась, делают еще 9 сжатий, прокачивая таким образом 1000 мл воздуха через трубку. Указанным методом определяют концентрацию оксида углерода. Для определения кон­центрации других ядовитых газов делают сразу 10 сжатий мехов аспиратора.

Для определения численной величины концентрации газа ин­дикаторную трубку с окрасившимся реактивом прикладывают к шкале на упаковке трубок так, чтобы кольца на трубке совпадали с делениями этой шкалы, а начало окрашенного столбика – с нулевым ее делением, и по нижней границе окраски считывают величину концентрации газа в %.

В тех случаях, когда концентрация газа велика и при 10 сжати­ях реактив окрашивается полностью, то методика позволяет делать меньшее число прокачиваний. Концентрация газа при этом опреде­ляется по формуле:

Х = 10К/n (1)

где Х – концентрация определяемого газа, %;

К – измеренная по трубке концентрация газа, %;

n – количество сжатий мехового аспиратора.
