Лампа ГУ-86К (генераторный тетрод)

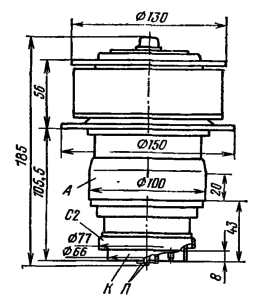

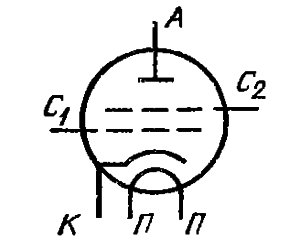

Описание:
Генераторный тетрод для усиления мощности в усилителях с распределенным усилением и однополосного сигнала с выходной мощностью до 1,5 кВт на частотах до 75 МГц, а также усиления мощности на частотах до 250 МГц с выходной мощностью до 1,2 кВт. Оформление — металлокерамическое. Охлаждение — принудительное, контактное и воздушное: анода 200 м3/ч; ножки 10 м3/ч. Охлаждение анода производится также с помощью электроизолирующей тепловой трубы с радиатором на ее теплоотводящем конце (конденсаторе). Масса 3,8 кг.
| Основные данные при Uн = 27 В; Ua = 750 В; Uc2 = 375 В; Ia = 2 А | |||
| Параметр | Условия | ГУ-86К | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 3,7±0,3 | А |
| Ток анода нулевой | при Ua = 250 В; Uc1 = 0 В | ≥3,5 | А |
| Ток второй сетки | — | от -25 до 65 | мА |
| Ток первой сетки | — | ≤80 | мкА |
| Напряжение запирания | при Ua = 2,2 кВ; Ia = 20 мА; Ra = 0,5 кОм | ≤150 | В |
| Напряжение смещения первой сетки | — | -30±20 | В |
| Крутизна характеристики | — | 63±17 | мА/В |
| Выходная мощность | в режиме класса АВ1 при Ua = 2 кВ; Ic2 ≤ 80 мА; f = 0,1÷1 МГц | ≥1,5 | кВт |
| в режиме класса В при Ua = 2 кВ; Ia = 1,4 А; Ic2 ≤ 60 мА; Ic1 ≤ 14 мА | ≥1,2 | ||
| Межэлектродные емкости | входная | ≤120 | пФ |
| выходная (с учетом конденсатора тепловой трубы) | ≤38 | ||
| проходная | ≤0,3 | ||
| Наработка | — | ≥1500 | ч |
| Предельные эксплуатационные данные | |||
| Параметр | Условия | ГУ-86К | Ед. изм. |
| Ток катода | постоянная составляющая | 2 | А |
| мгновенное значение | 6 | ||
| Напряжение накала | — | 25,6-28,4 | В |
| Напряжение анода | постоянное | 2 | кВ |
| мгновенное значение | 3,75 | ||
| Напряжение второй сетки | — | 400 | В |
| Напряжение катод-подогреватель | — | 100 | В |
| Напряжение первой сетки | — | -180 | В |
| Напряжение входное | амплитудное значение | 150 | В |
| Мощность, рассеиваемая анодом | — | 1600 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 30 | Вт |
| Мощность, рассеиваемая первой сеткой | — | 1 | Вт |
| Рабочая частота | — | 250 | МГц |
| Температура оболочки на конденсаторе тепловой трубы | — | 125 | °С |
| Температура оболочки на ножке | — | 200 | °С |

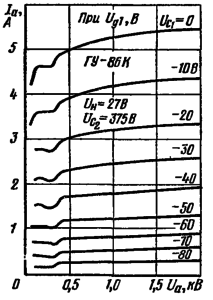

Анодные характеристики лампы ГУ-86К

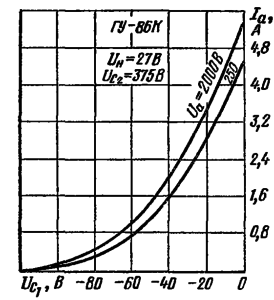

Анодно-сеточные характеристики лампы ГУ-86К
