11. Работа ГТУ открытого цикла и ГТУ замкнутого цикла.

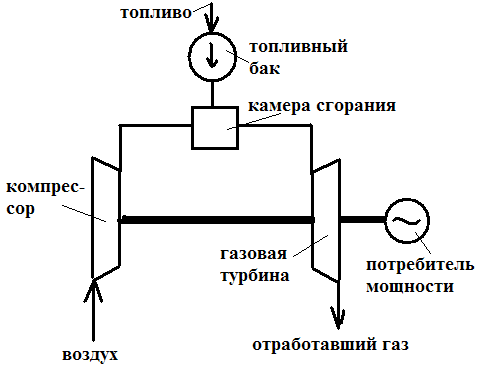

Газотурбинная установка состоит из трех основных элементов: газовой турбины, камер сгорания и воздушного компрессора.

Воздух поступает в компрессор через входной патрубок и уходит из газовой турбины через выхлопной патрубок.

В камеры сгорания топливным насосом подаются топли­во и сжатый воздух после компрессора. Топливо перемешивается с воздухом, который служит окислителем, поджигается и сгорает. Чистые продукты сгорания также смешиваются с воздухом, что­бы температура газа, получившегося после смешения, не превы­шала заданного значения. Из камер сгорания газ поступает в га­зовую турбину, которая предназначена для преобразования его потенциальной энергии в механическую работу. Совершая работу, газ остывает, и давление его уменьшается до атмосферного. Из газовой турбины газ выбрасывается в окружающую среду.Из атмосферы в компрессор поступает чистый воздух. В ком­прессоре его давление увеличивается и температура растет. На привод компрессора приходится отбирать значительную часть мощности турбины.Газотурбинные установки, работающие по такой схеме, назы­вают установками открытого цикла.

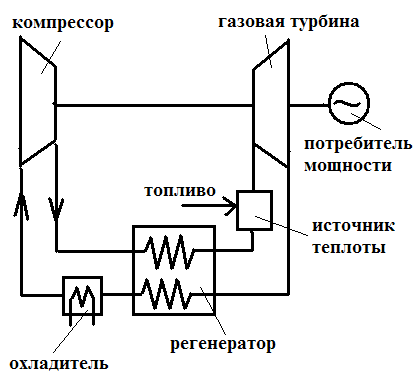

Кроме того, применяются замкнутыеГТУ. В замкну­тых ГТУ также имеются компрессор и турбина. Вместо камеры сгорания используется источник теплоты, в котором теплота передается рабочему телу без перемешивания с топливом. В ка­честве рабочего тела может применяться воздух, углекислый газ, пары ртути или другие газы.Рабочее тело, давление которого повышено в компрессоре, в источнике теплотынагревается и поступает в турбину, в которой отдает свою энергию. После турбины газ поступает в промежуточный теплообменник (регенератор), в котором он подогревает воз­дух, а затем охлаждается в ох­ладителе, поступает в компрессор, и цикл повторяется. В качестве источника теплоты могут использоваться специальные котлы для нагрева рабочего тела энергией сжигаемого топлива или атомныереакторы.
