11. Габаритные размеры пульта – не более 140.114.25 мм.

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

12. Конструкция пульта обеспечивает его пожарную безопасность в аварийном режиме работы и при нарушении правил эксплуатации согласно ГОСТ 12.1.004-91.

13. Число подключаемых по интерфейсу RS-485 к пульту приборов – не более 127.

Рисунок 2.2 - Контроллер адресной двухпроводной подсистемы передачи извещений «С2000-КДЛ»

- питание подключенных адресных устройств по двухпроводной линии связи;

- работа с адресно-аналоговыми дымовыми датчиками «ДИП-34А»;

- назначение порога предварительного оповещения «Внимание» и порога «Пожар»;

- задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны;

- назначение уровня запыленности;

- передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»;

- работа с адресно-аналоговыми тепловыми извещателями «С2000-ИП»;

- подключение адресного ручного пожарного извещателя «ИПР513-3А»;

-подключение адресного оптико-электронного охранного извещателя «С2000-ИК»;

-подключение адресного акустического охранного извещателя «С2000-СТ»;

-управление исполнительными устройствами через адресный релейный блок «С2000-СП2»;

-подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»;

-передача состояний зон и сообщений по интерфейсу RS-485 на пульт «С2000» или АРМ «Орион»;

-передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно;

- использование «С2000-ИП» в качестве измерителя температуры с изменяющимися порогами на включение и выключение исполнительных устройств

- отслеживание короткого замыкания в двухпроводной линии связи.

Технические характеристики С2000 КДЛ:

- количество подключаемых адресных устройств – от 1 до 127;

- напряжение питания – от 10 В до 28 В;

- потребляемый контроллером ток:

- при отсутствии адресных устройств - 70 мА;

- при подключенных адресных устройствах - 70 мА и дополнительно суммарный ток потребления адресных устройств;

- объем буфера событий – 255;

- длина двухпроводной линии – до 800 м;

- рабочий диапазон температур - от минус 30 до + 50 °С;

- включение в двухпроводную линии связи до 127 зон адресных извещателей или шлейфов адресных расширителей);

- габаритные размеры - 150 х 103 х 35 мм.

Рисунок 2.3 - Блок сигнально-пусковой адресный «С2000-СП4/24»

- выпускается в 2х исполнениях:

- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока);

- С2000-СП4/220 для рабочего напряжения 220 Вольт переменного тока;

- управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000» / «С2000М» или АРМ «Орион Про»;

- программируемая логика управления реле;

- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ);

- гальваническая развязка управляемых выходов от ДПЛС;

- получение сигналов от 2-х концевых выключателей состояния привода;

- возможно подключение внешней кнопки функционального теста;

- контроль вскрытия корпуса;

- световая индикация состояния прибора и выходов;

- до 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И».

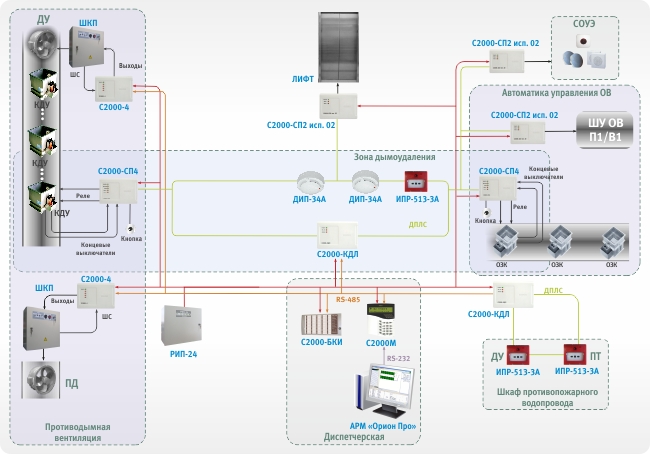

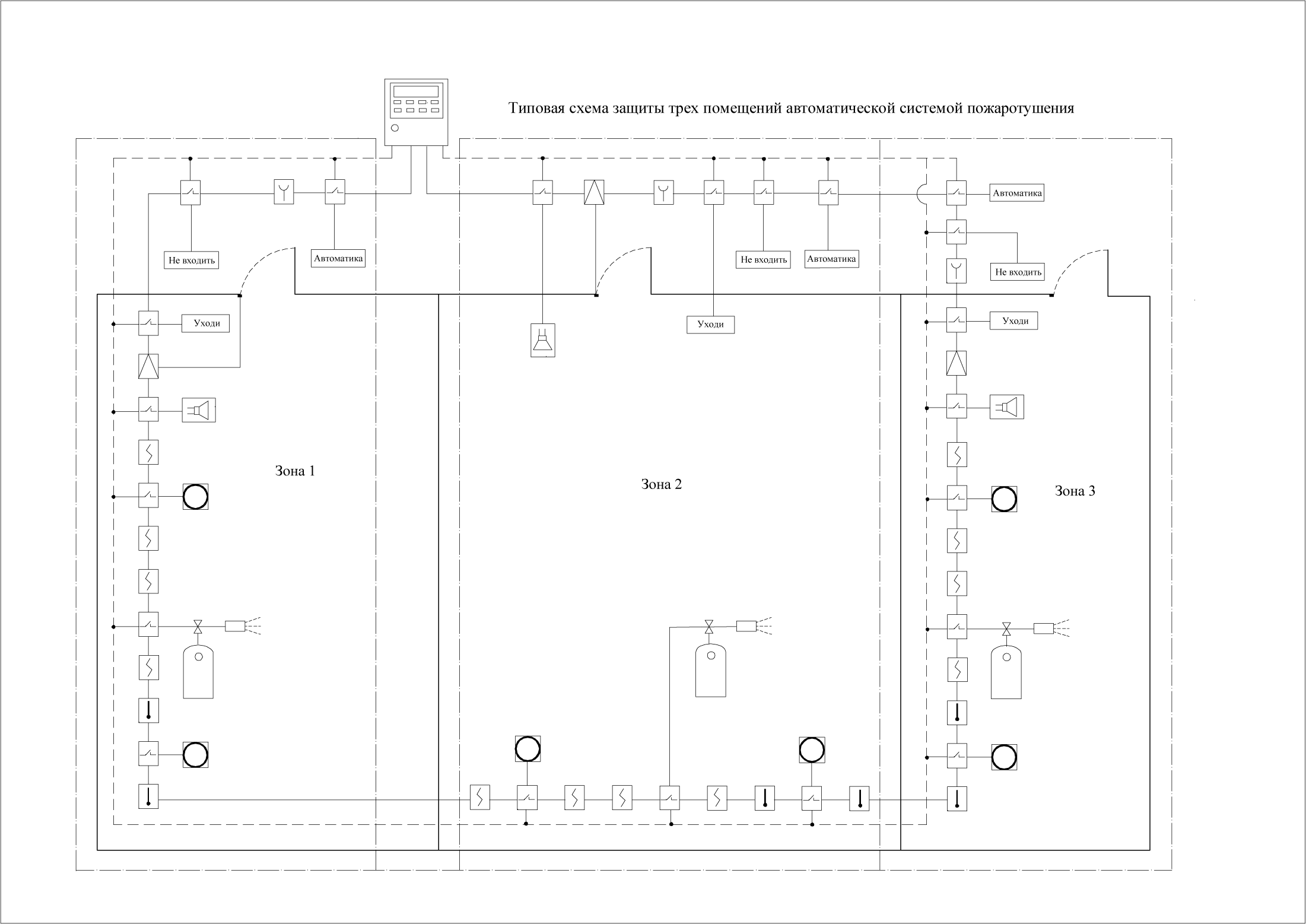

Рисунок 2.4 -Структурная схема управления противопожарной автоматики

Таблица 2.1 – Характеристики С2000 – СП4.

Рисунок 2.5- Резервированный источник питания аппаратуры ОПС «РИП-12 RS»

Технические характеристики РИП-12RS:

- передача событий на пульт «С2000М» или АРМ «Орион Про»:

- «Авария сети» (сетевое напряжение питания ниже 150 В, выше 250 В);

- «Перегрузка источника питания» (выходной ток РИП более 3,5 А);

- «Неисправность ЗУ» (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах);

- «Неисправность источника питания» (при выходном напряжении ниже 10 В или выше 14,5 В);

- «Неисправность батареи» (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого);

- «Тревога взлома» (корпус РИП открыт);

- «Отключение выходного напряжения»;

- измерение и передача данных по запросу от «С2000М» или АРМ «Орион Про»:

- напряжения в сети;

- напряжения на АБ;

- напряжения на выходе;

- тока нагрузки;

- расширенный диапазон входного напряжения сети;

- защита с автоматическим восстановлением работоспособности от:

- превышения выходного напряжения;

- перегрузок по выходу;

- «переполюсовки» АБ;

- замыкания клемм подключения АБ;

- интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:

- автоматическая проверка состояния АБ тестовой нагрузкой;

- измерение емкости АБ;

- расчет времени работы в резервном режиме с учетом реального тока нагрузки;

- программируемый таймер-счетчик времени наработки АБ;

- отключение АБ при ее разряде и превышении допустимого напряжения;

- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса;

- контроль тока и напряжения зарядного устройства (ЗУ);

- световая индикация и звуковая сигнализация:

- наличие сетевого напряжения в сети;

- выход сетевого напряжения за пределы нормы (150 В …. 250 В);

- наличие или нарушение связи по интерфейсу RS-485;

- короткое замыкание или перегрузка по выходу;

- заряд АБ;

- необходимость замены АБ или проведения технического обслуживания;

- отключение АБ при её разряде;

- неисправность ЗУ;

- отключение выхода РИП в аварийных ситуациях;

- энергонезависимый буфер событий;

- релейный выход для сигнала «Неисправность»;

- конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG.

Таблица 2.2 – Характеристики РИП-12 RS.

Рисунок 2.6. Блок расширения шлейфов сигнализации «С2000-БРШС-Ех»

«С2000-БРШС-Ех» обеспечивает:

- контроль состояния двух искробезопасных шлейфов сигнализации посредством контроля значений их сопротивлений;

- питание извещателей напряжением 12В по двум искробезопасным

цепям;

- сброс питания ШС перед постановкой на охрану;

- передачу значений сопротивления ШС;

- передачу значения напряжения ДПЛС в месте установки;

- контроль вскрытия корпуса.

Таблица 2.3 – Характеристики РИП-12 RS.

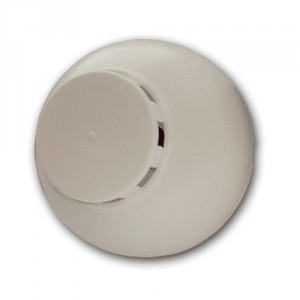

Рисунок 2.7 -Извещатель пожарный дымовой оптико-электронный адресно-аналоговый «ДИП-34А»

Предназначен для контроля состояния и обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений и выдачи извещений «Пожар», «Запыленность», «Внимание», «Неисправность», «Отключен»

- ранее обнаружение пожара;

- программная установка уровней задымленности «день-ночь»;

- предтревожное сообщение «Внимание»;

- контроль работоспособности;

- контроль запыленности;

- контроль текущего значения концентрации дыма;

- питание по двухпроводной линии связи (от «С2000-КДЛ»);

- подключение к двухпроводной линии до 127 извещателей;

- световая индикация дежурного режима, перехода в режим «Пожар» и неисправности;

- проверка работоспособности магнитом;

- надежная защита от насекомых;

- защита от пыли в период строительства, ремонта;

Технические характеристики ДИП 34-А:

- чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью, дБ/м - 0,05…0,2 ;

- инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды - не превышает 10 секунд

- потребляемый извещателем ток, мкА – 600, не более;

- время технической готовности извещателя, с - 60, не более;

- диапазон рабочих температур, °С - -30…+55 ;

- габаритные размеры извещателя вместе с розеткой:

- диаметр, мм – 100, не более;

- высота, мм – 46, не более.

Рисунок 2.8 -Извещатель пожарный ручной адресный «ИПР 513-3АМ исп.01»

- оснащены защитным стеклом, предохраняющим от случайных срабатываний;

- отсутствие разрушаемых деталей позволяет возвращать извещатели в дежурный режим без замены приводного элемента;

- питание по двухпроводной линии связи от «С2000-КДЛ» и «С2000-КДЛ-2И»;

- измерение значения напряжения в ДПЛС в месте установки;

- световая индикация состояний;

- до 127 извещателей«ИПР 513-3АМ» к «С2000-КДЛ» или «С2000-КДЛ-2И»;

- до 40 извещателей«ИПР 513-3АМ исп.01» к «С2000-КДЛ» или «С2000-КДЛ-2И» без дополнительных расчётов, максимально до 127 шт. (методика расчёта приведена в этикетке).

В таблице 2.4 приведены технические характеристики и основные цифровые показатели, характеризующие работу пожарного извещателя.

Таблица 2.4 – Характеристики ИПР 513-3АМ исп.01»

Рисунок 2.9-Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый «С2000-ИП-03»

- однозначная установка в розетку

- выдача извещения «Пожар» как при превышении максимального;

порога, так и при изменении градиента температуры;

- обработка температуры, используя предысторию;

- возможность измерения температуры с последующей передачей через «С2000-КДЛ» или «С2000-КДЛ-2И»на пульт «С2000М» или АРМ «Орион Про»

- контроль работоспособности;

- световая индикация состояния;

- проверка работоспособности нажатием на световод или лазерным тестером;

- измерение напряжения в ДПЛС в месте установки;

- адрес извещателя запоминается в энергонезависимой памяти;

- до 127 извещателей к «С2000-КДЛ» или «С2000-КДЛ-2И»;

- совместим с монтажным комплектом крепления в подвесной потолок МК-2.

Монтажный комплект для крепления в подвесной потолок дымовых и тепловых пожарных извещателей.

Таблица 2.4 – Характеристики С2000-ИП-03

Рисунок 2.10 -Извещатель пламени инфракрасный ИПП330-8 «ИПП-Ех»

Два исполнения отличаются зонами обнаружения, формируемыми разными входными окнами:

- зона обнаружения с углом обзора 60° и дальностью 17 м – ИПП330-8 «ИПП-Ех»;

- зона обнаружения с углом обзора 12° и дальностью 60 м – ИПП330-8/1 «ИПП-Ех исп.1».

Таблица 2.5 – Характеристики ИПП330-8 «ИПП-Ех»

Рисунок 2.11 -Блокразветвительно-изолирующий «БРИЗ, БРИЗ исп. 01»

Предназначен для использования в двухпроводной линии связи контроллера «С2000-КДЛ» с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания

- изолирование участка двухпроводной линии с коротким замыканием

- использование в топологиях линии типа «кольцо», «дерево» и смешанных;

- возможность включения в существующие системы, построенные на базе «С2000-КДЛ»;

- возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней;

- «БРИЗ» исп. 01 является встраиваемым в розетку адресных извещателей«ДИП-34А» и «С2000-ИП».

Технические характеристики БРИЗ:

- количество включаемых в ДПЛС блоков - до 20 шт.;

- потребляемый блоком ток, не более - 50 мкА;

- время включения изоляторов блока, не более - 100 мс;

- рабочий диапазон температур - от минус 30 до +50 °С;

- габаритные размеры - 50x30x25 мм.

Рисунок 2.12 - Адресный расширитель «С2000-АР1»

- размещается внутри охранного или пожарного четырехпроводного извещателя;

- питание от двухпроводной линии связи;

- контроль контактов сигнального реле («Охрана») и датчика вскрытия корпуса («Блокировка»);

- нормально-замкнутые контакты шлейфа «Охрана» для исполнений 02 и 03 и нормально-разомкнутые — для исполнения 01;

- адрес расширителя сохраняется в энергонезависимой памяти;

- измерение значения напряжения в ДПЛС в месте установки;

- миниатюрное исполнение.

Таблица 2.5 – Характеристики ИПП330-8 «ИПП-Ех»

Преобразователь интерфейсов с гальванической развязкой «ПИ-ГР»

Предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485.

- обеспечивает гальваническую развязку цепей компьютера и линии интерфейса RS-485;

- подключение к персональному компьютеру периферийных устройств интегрированной системы охраны «Орион», отдаленных от него на расстояние до 4км;

- электрическая прочность изоляции: до 1600 Вв течение 1 минуты или до 2000 Вв течение 1 с.;

- тип обмена – полудуплексный;

- скорость обмена - до 250 Кбит/с;

- питание прибора от компьютера через разъем клавиатуры, а также от любого внешнего источника постоянного тока напряжением от 9 до 15 В;

- настенное исполнение;

- индикация приема/передачи данных;

Технические характеристики:

- Напряжение питания:

- 5 В (от компьютера);

- от 9 до 15 В (от внешнего источника);

- рабочий диапазон температур - от плюс 1 до + 40 °С;

- габаритные размеры - не более 150 х 103 х 35 мм.

Рисунок 2.13 -Оповещатель охранно-пожарный звуковой Гром-12М

Оповещатель «Гром-12М» предназначен для подачи звукового сигнала в системах пожарной, охранной и охранно-пожарной сигнализации и устанавливается внутри помещений отапливаемого и неотапливаемого типа.

- уровень громкости сигнала оповещателя на расcт. (1±0, 05) м, дБ..105

- напряжение питания, В ………………………………………… 9…13,8

- потребляемый ток, мА ……………………………………………….. 35

- несущая частота звуковых сигналов, Гц…………………… 200…5000

- диапазон рабочих температур, °С……………………….…… -30…+55

- степень защиты I……………………………………………………… P41

- габаритные размеры, мм……………………………………… 67х67х45

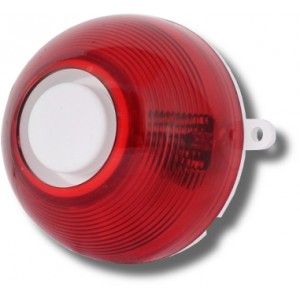

Рисунок 2.14 -Оповещатель охранно-пожарный светозвуковой Гром-12К

Оповещатель «Гром-12К» предназначен для светового и звукового оповещения о состоянии объекта, охраняемого с помощью приборов охранно-пожарной сигнализации.

- тип светового оповещателя постоянного свечения...…………красный

- цвет свечения……………………………………………………красный

- частота мигания, Гц…………………………………………………....50

- уровень звукового давления, дБ………………………………….… 105

- регулировка громкости…………………….…………………………нет

напряжение питания, B:

- от внешнего источника питания…………………………….….. 9…13,8

- ток потребления, мА:

- при питании от внешнего источника питания, А……………….…… 55

- степень защиты……………………………………………………… IP41

- диапазон рабочих температур, °С……………………………..-30…+55

- габаритные размеры, мм……………………………………… 67х67х45

- масса, кг, ………….…………………………………………………. 0.07

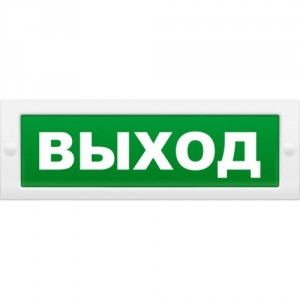

Рисунок 2.15 -Оповещатель охранно-пожарный световой (табло) Молния-12 «Выход»

Оповещатель световой «Молния-12» предназначен для обозначения эвакуационных путей при возникновении опасности, а также в качестве информационного табло.

Включение оповещателя происходит после подачи питающего напряжения. Корпус оповещателя выполнен разборным для возможной замены надписи. Разборка осуществляется путем снятия верхней крышки оповещателя, выполненной на защелках. Примеры стандартных надписей: «Выход», «Пожар».

СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже.

Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям[14]

Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей для предприятий торговли

Звуковые сигналы СОУЭ должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями) не менее 75 дБ на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения.

Звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15 дБ выше допустимого уровня звука постоянного шума в защищаемом помещении. Измерение уровня звука должно проводиться на расстоянии 1,5 м от уровня пола.

Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм.

В защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звука шума более 90 дБ, звуковые оповещатели должны комбинироваться со световыми опове-щателями. Допускается использование световых мигающих оповещателей.

Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать уровень звука во всех местах постоянного или временного пребывания людей в соответствии с нормами правил.

3. Расчет проекта оптимизации системы пожарной безопасности людей.

В соответствии с ГОСТ 12.1.004-91 требуемый уровень обеспечения пожарной безопасности людей с помощью систем пожарной безопасности должен быть не менее 0,999999 предотвращения воздействия опасных факторов в год в расчете на каждого человека, а допустимый уровень пожарной опасности для людей должен быть не более 10-6 воздействия опасных факторов пожара, превышающих предельно допустимые значения, в год в расчете на каждого человека [7].

Определение параметров эвакуации для тупиковых участков

Участок 1:

Определяется плотность людского потока (D1) на 1 участке пути, м2/м2, вычисляют по формуле

где N1 — число людей на первом участке, чел.;

f — средняя площадь горизонтальной проекции человека, принимаемая равной, м2, взрослого в с сумкой 0,16;

l1 — длина первого участка пути, м;

1 — ширина первого участка пути, м.

Определяются скорость и интенсивность людского потока на 1 участке пути по таблице 2 [7].

Определяется время движения людского потока по 1 участку пути (t1), мин. Вычисляется по формуле:

где l1 — длина первого участка пути, м;

v1, — значение скорости движения людского потока по горизонтальному пути на первом участке, определяется в зависимости от плотности D, м/мин

Участок 2 (дверной проем):

Определяются скорость и интенсивность людского потока на 2 участке пути по таблице 2 [7].

Проверяется условие, q2≤ qmax. Условие выполняется (3,6<19,6).

Участок 3:

Проверяется условие, q3≤ qmax . Условие выполняется (2,26<16,5).

Участок 4:

Участок 5 (дверной проем):

Проверяется условие, q5≤ qmax. Условие выполняется (3,6<19,6).

Участок 6:

Проверяется условие, q6≤ qmax. Условие выполняется (2,26<16,5).

Участок 7:

Участок 8 (дверной проем):

Проверяется условие, q8≤ qmax. Условие выполняется (3 <19,6).

Участок 9:

Проверяется условие, q9≤ qmax. Условие выполняется (1,22<16,5).

Участок 10:

Участок 11 (дверной проем):

Проверяется условие, q10≤ qmax. Условие выполняется (3 <19,6).

Участок 12:

Проверяется условие, q12≤ qmax. Условие выполняется (1,22<16,5).

Участок 13:

Участок 14 (дверной проем):

Проверяется условие, q14≤ qmax. Условие выполняется (3 <19,6).

Участок 15:

Проверяется условие, q15≤ qmax. Условие выполняется (1,22<16,5).

Участок 16:

Участок 17 (дверной проем):

Проверяется условие, q17≤ qmax. Условие выполняется (2,3 <19,6).

Участок 18:

Проверяется условие, q18≤ qmax. Условие выполняется (0,93<16,5)

.

Участок 19:

Участок 20 (дверной проем):

Проверяется условие, q20≤ qmax. Условие выполняется (2,3 <19,6).

Участок 21:

Проверяется условие, q21≤ qmax. Условие выполняется (0,93<16,5).

Участок 22:

Участок 23 (дверной проем):

Проверяется условие, q23≤ qmax. Условие выполняется (2,3 <19,6).

Участок 24:

Проверяется условие, q24≤ qmax. Условие выполняется (0,93<16,5).

Участок 25:

Участок 26 (дверной проем):

Проверяется условие, q26≤ qmax. Условие выполняется (2,3 <19,6).

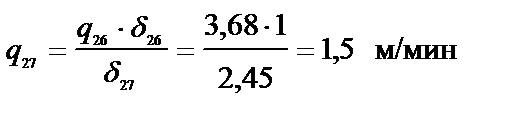

Участок 27:

Проверяется условие, q27≤ qmax. Условие выполняется (0,93<16,5).

Участок 28:

Участок 29 (дверной проем):

Проверяется условие, q29≤ qmax. Условие выполняется (2,6 <19,6).

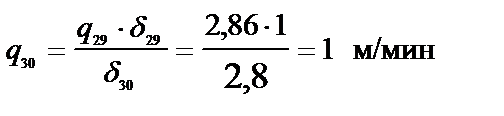

Участок 30:

Проверяется условие, q30≤ qmax . Условие выполняется (0,92<16,5).

Участок 31:

Участок 32:

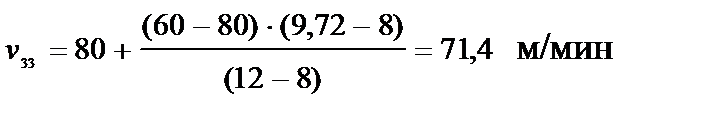

Участок 33 (дверной проем):

Проверяется условие, q33≤ qmax. Условие выполняется (9,72 <19,6).

Участок 34:

Проверяется условие, q34≤ qmax. Условие выполняется (1,5<16,5).

Участок 35:

Участок 36 (дверной проем):

Проверяется условие, q36≤ qmax. Условие выполняется (3 <19,6).

Участок 37:

Проверяется условие, q37≤ qmax. Условие выполняется (1,2<16,5).

Участок 38:

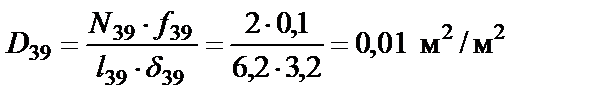

Участок 39:

Участок 40 (дверной проем):

Проверяется условие, q40≤ qmax. Условие выполняется (3,2 <19,6).

Участок 41:

Проверяется условие, q41≤ qmax. Условие выполняется (1,3<16,5).

Участок 42:

Участок 43 (дверной проем):

Проверяется условие, q43≤ qmax . Условие выполняется (3,2 <19,6).

Участок 44:

Проверяется условие, q44≤ qmax. Условие выполняется (1,3<16,5).

Участок 45:

Участок 46 (дверной проем):

Проверяется условие, q46≤ qmax. Условие выполняется (2,3 <19,6).

Участок 47:

Проверяется условие, q47≤ qmax . Условие выполняется (0,93<16,5).

Участок 48:

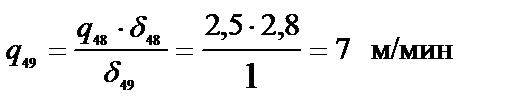

Участок 49 (дверной проем):

Проверяется условие, q49≤ qmax. Условие выполняется (2,3 <19,6).

Участок 50:

Проверяется условие, q50≤ qmax. Условие выполняется (0,93<16,5).

Участок 51:

Участок 52 (дверной проем):

Проверяется условие, q52≤ qmax. Условие выполняется (2 <19,6).

Участок 53:

Проверяется условие, q53≤ qmax. Условие выполняется (0,81<16,5).

Участок 54:

Участок 55 (дверной проем):

Проверяется условие, q55≤ qmax. Условие выполняется (2 <19,6).

Участок 56:

Проверяется условие, q56≤ qmax. Условие выполняется (0,81<16,5).

Участок 57:

На участке 57 происходит слияние участков 3 и 6.

Проверяется условие, q57≤ qmax. Условие выполняется (4,61<16,5).

Участок 58 (дверной проем):

Проверяется условие, q58≤ qmax. Условие выполняется (8,23 <19,6).

Участок 59:

Проверяется условие, q59≤ qmax. Условие выполняется (5<16,5).

Участок 60:

На участке 60 происходит слияние участков 9, 56, 59.

Проверяется условие, q60≤ qmax. Условие выполняется (7,16<16,5).

Участок 61:

На участке 61 происходит слияние участков 12, 60.

Проверяется условие, q61≤ qmax. Условие выполняется (8<16,5).

Участок 62:

На участке 62 происходит слияние участков 53, 61.

Проверяется условие, q62≤ qmax. Условие выполняется (11<16,5).

Участок 63:

На участке 63 происходит слияние участков 50, 62.

Проверяется условие, q63≤ qmax. Условие выполняется (13,92<16,5).

Участок 64:

На участке 64 происходит слияние участков 15, 63.

Проверяется условие, q64≤ qmax. Условие выполняется (16,16<16,5).

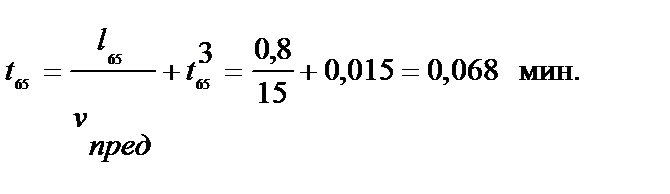

Участок 65:

На участке 65 происходит слияние участков 47, 64.

Проверяется условие, q65≤ qmax. Условие не выполняется (18<16,5).

v=15

q=13.5

Участок 66 (дверной проем):

Проверяется условие, q66≤ qmax. Условие не выполняется (32,4>19,6).

Ширина дверного проема менее 1,6 м. Соответственно необходимо определить интенсивность движения людского потока для двери такой ширины по формуле:

Скорость движения людей на данном участке определяется методом линейной экстраполяции:

v=15

Определяется время задержки людского потока на участке:

Участок 67:

Проверяется условие, q67≤ qmax. Условие выполняется (2,5<16,5).

Участок 68:

На участке 68 происходит слияние участков 18, 44, 67.

Проверяется условие, q68≤ qmax. Условие выполняется (5,28<16,5).

Участок 69:

На участке 69 происходит слияние участков 21, 68.

Проверяется условие, q69≤ qmax. Условие выполняется (5,59<16,5).

Участок 70:

На участке 70 происходит слияние участков 24, 69.

Проверяется условие, q70≤ qmax. Условие выполняется (6,5<16,5).

Участок 71 (дверной проем):

Проверяется условие, q71≤ qmax. Условие выполняется (11,6<19,6).

Участок 72:

Проверяется условие, q72≤ qmax. Условие выполняется (6,5<16,5).

Участок 73:

На участке 73 происходит слияние участков 27, 72.

Проверяется условие, q73≤ qmax. Условие выполняется (8<16,5).

Участок 74 (дверной проем):

Проверяется условие, q74≤ qmax. Условие выполняется (14,3<19,6).

Участок 75:

Проверяется условие, q75≤ qmax. Условие выполняется (8<16,5).

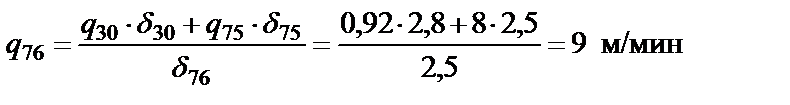

Участок 76:

На участке 76 происходит слияние участков 30,75.

Проверяется условие, q76≤ qmax. Условие выполняется (9<16,5).

Участок 77:

На участке 77 происходит слияние участков 31, 41, 76.

Проверяется условие, q77≤ qmax. Условие выполняется (10,67<16,5).

Участок 78:

На участке 78 происходит слияние участков 34, 38, 77.

Проверяется условие, q78≤ qmax. Условие выполняется (17,14>16,5).

Участок 79 (дверной проем):

Проверяется условие, q79≤ qmax. Условие не выполняется (24,1>19,6).

Определяется время задержки людского потока на участке:

Участок 80:

Проверяется условие, q80≤ qmax. Условие выполняется (4,93<16,5).

Участок 81:

На участке 81 происходит слияние участков 37, 80.

Проверяется условие, q81≤ qmax. Условие выполняется (6,26<16,5).

Участок лестницы левого крыла:

Средняя длина наклонного пути в пределах одного этажа с учетом движения по площадкам для двух маршевых лестниц составит:

,

где l’-длина горизонтальной проекции лестничного марша;

b- длина горизонтальной проекции лестничной площадки;

α- угол наклона лестницы к горизонтали.

Определяются скорость и интенсивность людского потока на лестничном марше по таблице 2.

Проверяется условие, . Условие выполняется (6,55<16).

Маршрут эвакуации проходит по участкам 1-2-3-57-58-59-60-61-62-63-64-65-66-67-68-69-70-71-72-73-74-75-76-77-78-79-80-81-лестничный марш.

Далее определяется сумма времени эвакуации по лестничным клеткам с учетом слияния с людскими потоками с нижних этажей.

В результате расчетов время эвакуации составило:

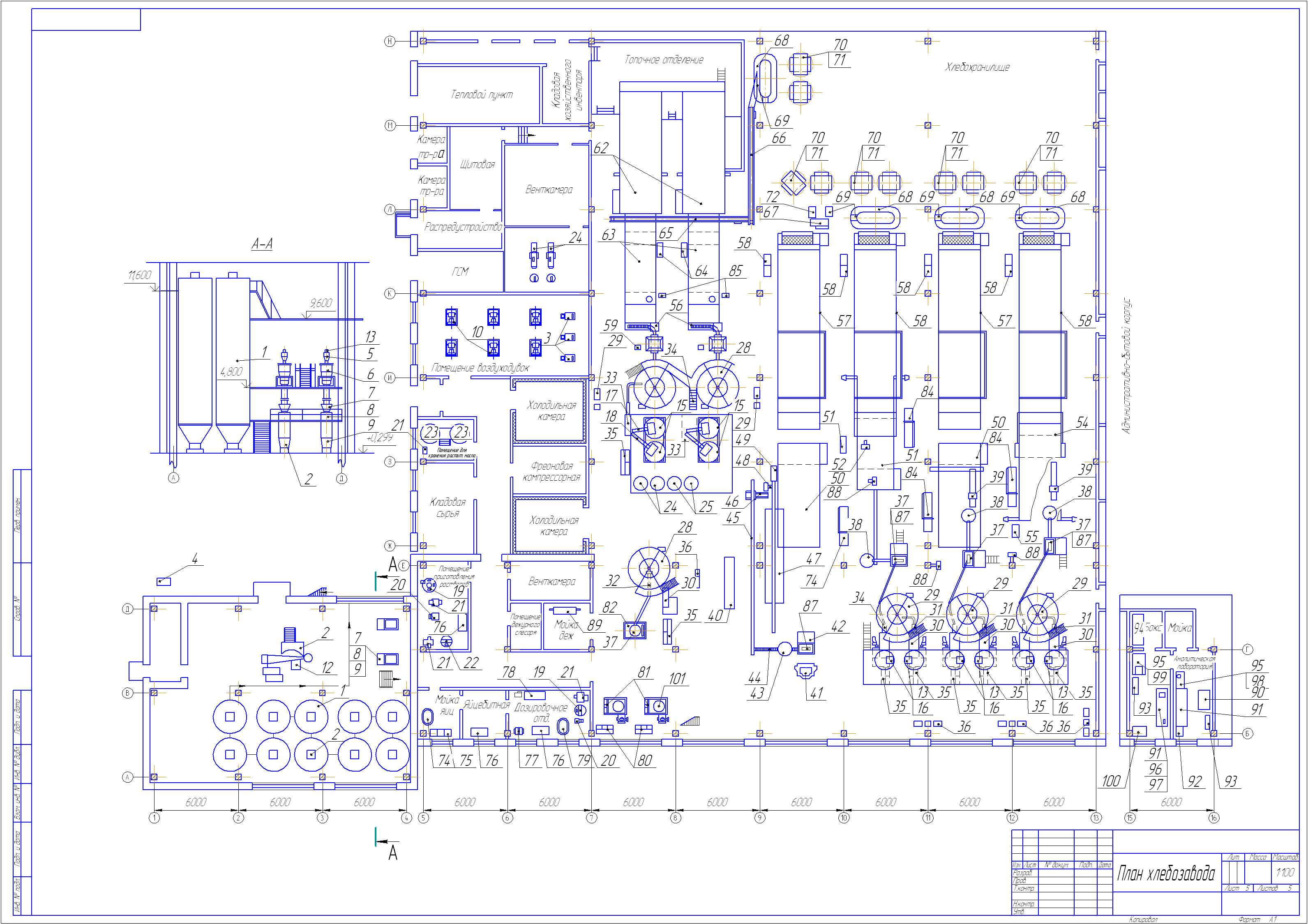

Рис.1.-План хлебзавода.

Автоматическая установка пожарной сигнализации и система оповещения и управления эвакуацией людей о пожаре организована на базе приборов производства АО НВП «Болид», предназначенных для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов пожарной сигнализации, устройствами оповещения людей о пожаре и инженерными системами объекта.

Построение АПС производится на базе интегрированной системы охраны «ОРИОН».

Функции системы:

- наглядное отображение на планах помещений расположения извещателей и приборов, статистика за день, месяц, год.

Выбор приборов приемно-контрольных и другого оборудования произведении в соответствии с требованиями государственных стандартов, норм пожарной безопасности, технической документации и с учетом климатических, механических, электромагнитных и других воздействий в местах их размещения.

Выводы

В результате проделанной работы были сделаны следующие выводы:

1. Основными законами регламентирующими установки пожаротушения являются Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 13.07.2020 года) "Технический регламент о требованиях пожарной безопасности", Свод правил СП 05.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования.», Свод правил СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».

2. Рассчитали необходимое количество средств пожаротушения для противопожарной защиты завода. Автоматическая установка пожарной сигнализации и система оповещения и управления эвакуацией людей о пожаре организована на базе приборов производства АО НВП «Болид», предназначенных для сбора, обработки, передачи, отображения и регистрации извещений о состоянии шлейфов пожарной сигнализации, устройствами оповещения людей о пожаре и инженерными системами объекта. Построение АПС производится на базе интегрированной системы охраны «ОРИОН».

3.Выбор приборов приемно-контрольных и другого оборудования произведении в соответствии с требованиями государственных стандартов, норм пожарной безопасности, технической документации и с учетом климатических, механических, электромагнитных и других воздействий в местах их размещения.

Библиографический список

1. Пожарная безопасность // Технологии безопасности [Электронный ресурс].- Режим доступа: http://www.tb.perm.ru/pojarnaya_bezopasnost/ (дата обращения: 29.10.20)

2. Популярные технологии, используемые в области пожарной безопасности // ООО Научно-производственный центр "Системы пожарной безопасности" [Электронный ресурс]. - Режим доступа: http://npcspb.ru/index/tekhnologii/0-10 (дата обращения: 29.10.15)

3. СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования. – Введ. 2009-03-25– М.: МЧС России

4. СП 12.13130.2009 Определение категории помещений, зданий и наружных установок по взрывопожарной и пожарной опасности. – Введ. 2009-05-01 - М.: МЧС России

5. Монтаж систем автоматического пожаротушения всех типов // Центр пожарной безопасности-НН [Электронный ресурс]. – Режим доступа: http://www.cpbnn.ru/services/design/firefighting/ (дата обращения: 02.11.15)

6. Федеральный закон № 123 - ФЗ «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 г

7. НПБ 88-2001 Установки пожаротушения и сигнализации. Нормы и правила проектирования. - Введ. 2001-06-04– М.: ГУГПС МВД РФ

8. НПБ 155-2002 Техника пожарная. Огнетушители. Порядок постановки огнетушителей на производство и проведения сертификационных испытаний. - Введ. 2001-12-28– М.: ГУГПС МВД РФ 9. Автоматические установки пожаротушения (АУПТ): Водяное (или спринклерное) пожаротушение, Газовое пожаротушение, Порошковое пожаротушение обзор // Парнет [Электронный ресурс]. – Режим доступа: http://www.partnerbg.ru/systems/fire/fighting/?id=33 (дата обращения: 11.11.15)

10. Выбор огнетушащего вещества, способа пожаротушения и типа АУП // Эксперт [Электронный ресурс]. – Режим доступа: http://www.pogaranet.ru/qa/413.html (дата обращения: 01.11.15)

11. ГОСТ 27331-87 Пожарная техника. Классификация пожаров. –Введ. 1988.01.01 года. – М.: Государственный комитет СССР по стандартам

12. Категорирование помещений по взрывопожарной и пожарной опасности // Пожарная безопасность [Электронный ресурс]. – Режим доступа: http://www.fire-proff.ru/uslugi/proektno-ekspertnyie-rabotyi/kategorirovanie-pomeshhenij-po-vzryivopozharnoj-i-pozharnoj-opasnosti.html (дата обращения: 11. 11.15)

13. Цариченко С. Г., Здором В. Л., Пивоваровым В. В вопросы выбора типа установки автоматического пожаротушения / С. Г. Цариченко, В. Л. Здором, В. В. Пивоваровым // Алгоритм безопасности. – 2005. – № 5. – С. 9-12

14. ПУЭ 7. Издание седьмое. – Введ. 08.07.2002 – М.: Министерство топлива и энергетики РФ

15. История предприятия // Вarnaul [Электронный ресурс]. – Режим доступа: http://www.barnaulpatron.ru/information/ (дата обращения: 11.11.15)

16. Расчет установок порошкового пожаротушения - тушение по площади(объему) // Инструменты для проектирования систем безопасности [Электронный ресурс]. – Режим доступа: http://www.opsonline.ru/onlineptpor (дата обращения: 11.11.15)

17. ArchiCAD // Википедия [Электронный ресурс]. – Режим доступа: https://ru.wikipedia.org/wiki/ArchiCAD (дата обращения: 13.09.15)

18. ArchiCAD, средство проектирования в области архитектуры и строительства // CAD [Электронный ресурс]. – Режим доступа: http://www.cad.dp.ua/obzors/archicad.php (дата обращения: 11.11.15)

19. Инстумент архитектора в информационную эпоху ArchiCAD 5.0 // ArchiCAD [Электронный ресурс].

Приложение А-Схема автоматической системы пожаротушения
