Рис. 72. Граната М61 Рис. 73.Конструкція гранати М61
|

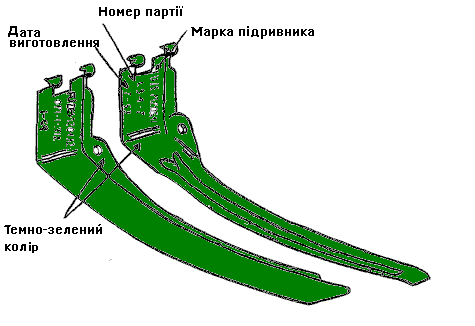

Рис. 74. Приклади маркування, яке наноситься на важіль
Важелі фарбуються в зелений колір, а маркування наноситься жовтою фарбою (рис. 74).
Граната М26
|
Граната М26 (рис. 75) відноситься до ручної осколкової гранати і має жерстяний корпус еліпсоїдної форми зеленого кольору, усередині якого розташовані вибухова речовина та готові осколкові елементи у вигляді стального дроту з насічками. Маркування гранати наноситься на корпус барвником жовтого кольору.
Вага гранати 465 г, діаметр - 60 мм, висота - 113 мм, маса вибухової речовини типу ТГ - 160 г, час уповільнення запалу до - 4,5с . Осколкові елементи масою 200 мг - 1000 одиниць.
Радіус суцільного ураження – до 15 м. Радіус розльоту осколків – до 35 м.
|
Гранати зберігаються в пластмасових контейнерах по 24 одиниці в кожному.
Граната може використовуватися з дистанційними підривниками M204A1, M205A1, M125.
Гранати Угорщини
|
Граната М42
Граната М42 є ручною наступальною гранатою (рис. 76).
Граната має металевий корпус циліндричної форми, в якому розташована ВР типу тротил вагою 134 г. Рукоятка має довжину 118 мм, усередині якої змонтовано підривник з ударником і уповільнювачем.
Для посилення гранати на корпус може нагвинчуватися циліндр висотою 76 мм з додатковим зарядом ВР.
Маса гранати 310 г, висота - 194 мм, діаметр 48 мм, час уповільнення запалу - 3,5 - 4,5 с.
Радіус суцільного ураження – до 5 м.
Радіус розльоту осколків – до 40 м.
|
Гранати Франції
|
Граната LU 213
Граната LU213 (рис. 77) відноситься до ручної оборонної осколкової гранати і має пластиковий корпус еліпсоїдної форми з поздовжніми та оточуючими ребрами жорсткості. У корпусі гранати розташовані вибухова речовина типу ТГ, металевий дріт з насічками масою 100 г та 230 металевих кульок. При підриві гранати утворюється більш ніж 1300 осколків.
|
Вага гранати 280 г, висота - 94 мм, діаметр - 52 мм, маса вибухової речовини типу ТГ - 90 г.
Радіус суцільного ураження – до 7 м.
Радіус розльоту осколків – до 35 м.
Граната SAE 210
|
Граната SAE 210 (рис. 78) відноситься до ручної наступальної гранати фугасної дії і має пластиковий корпус еліпсоїдної форми. У корпусі гранати розташована вибухова речовина типу тротил масою 100 г.
Вага гранати 190 г, висота - 76 мм, діаметр - 55 мм, час сповільнення запалу – 4 с.
Радіус суцільного ураження – до 15 м.
Радіус розльоту осколків – до 35 м.
|
|
Граната SAE 310
Граната SAE 310 (рис. 79) відноситься до ручної оборонної осколкової гранати і має пластиковий корпус еліпсоїдної форми з поздовжніми та оточуючими ребрами жорсткості. У корпусі гранати розташована вибухова речовина типу гексоліт. При підриві гранати утворюється більш ніж 1300 осколків.
Вага гранати 300 г, висота - 95 мм, діаметр - 57 мм, маса вибухової речовини типу гексоліт - 90 г, час сповільнення запалу – 4 с.
|
Радіус суцільного ураження – до 7 м.
Радіус розльоту осколків – до 35 м.
Гранати Чехії
