Граната NR20 C1

Граната NR20 C1 є універсальною ручною осколковою гранатою (рис. 52).

Граната має пластиковий корпус, усередині якого розташовано 2100 готових осколкових елементів у вигляді металевих кульок.

Маса гранати 390 г, маса заряду ВР типу ТГ- 170 г, висота гранати 103 мм, діаметр 60 мм, час уповільнення запалу 3 - 4 с.

Радіус суцільного ураження - 5 м.

Радіус розльоту осколків - до 50 м.


Рис. 52. Граната NR20 C1





Гранати Німеччини

Граната М-24



Граната М-24 (рис. 53) відноситься до наступально - оборонної гранати дистанційної дії.

Маса гранати 500 г, довжина 356 мм.

Основними елементами гранати є металевий корпус, вибухова речовина вагою 160-180 г, рукоятка та терковий підривник дистанційної дії [ 1,2 ].

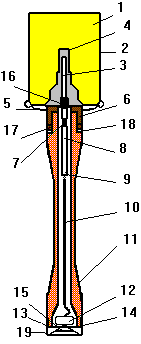

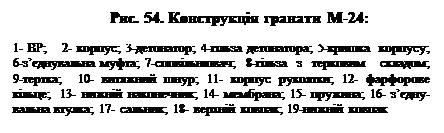

Корпус гранати М-24 - це циліндр діаметром 60 мм і висотою 86 мм, який кріпиться з рукояткою за допомогою з’єднувальної муфти. У ньому розташована вибухова речовина (типу тротил, монахит, донарит або пікринова кислота) та гільза під детонатор (рис. 54).

Корпус бойової гранати має фарбування зеленого (захисного) кольору. Рукоятка гранати виконана з дерева. Час сповільнення запалу 4,5 с.

Радіус суцільного ураження осколками становить 10 м.

Радіус розльоту осколків - 50 м.

Граната М-39

Граната М-39 (рис. 55) відноситься до наступальної осколкової гранати.

Маса спорядженої гранати становить 220-260 г, діаметр 60 мм, довжина 100 мм, споряджається тротилом ( або донарітом 1, донарітом 2, пікриновою кислотою) вагою 100-120 г [ 4,5 ].



Граната має металевий корпус еліпсоїдної форми заввишки 77-78 мм, терковий підривник та кільце для носіння гранати (рис. 56).








Рис. 55. Граната М-39 Рис. 56. Конструкція гранати М-39:


1- витяжний шнур; 2- запобіжний ковпачок; 3- планка запобіжного ковпачка; 4- затискна гайка; 5 – спалахувальний механізм; 6- з’єднувальна трубка; 7- верхня частина корпусу гранати; 8 – вибухова речовина; 9- нижня частина корпусу; 10-уповільнювач; 11 - детонатор; 12 - гільза під детонатор





Корпуси бойових гранат мають зелений колір. Граната М-39 споряджається терковим підривником типу 39-EBZ-1а, запобіжний ковпачок якого фарбується в синій колір.

Час уповільнення запалу 4,5 с.

Радіус ураження осколками становить близько 20-25 м.

Радіус розльоту осколків – до 50 м.

Граната DМ51



Граната DМ51 є наступально-оборонною осколковою гранатою (рис. 57).

Граната має пластиковий корпус циліндричної форми, усередині якого розташована вибухова речовина ТЕН масою 60 г.

При використанні гранати як оборонної на корпус одягається пластиковий чохол, в якому залиті 6500 металевих кульок діаметром 2 - 2,3 мм.

Маса гранати 125 г (із чохлом - 425 г), висота (без підривника) 107 мм, діаметр 57 мм. Радіус суцільного ураження оборонної гранати 35 м, наступальної – 5 м.

Рис. 57. Граната DM51

Радіус розльоту осколків оборонної гранати 100 м, наступальної – 25 м.

Граната М - DN



Гранати M-DN моделей 11,21,31,61 є оборонними осколковими гранатами (рис. 58).

Гранати мають товстостінний пластиковий корпус із поздовжніми та оточуючими ребрами жорсткості. У стінках корпусу розташовані металеві кульки діаметром 2 – 2,5 мм. Розривний заряд розташований усередині корпусу. Вибухова речовина - флегматизований ТЕН.

Рис. 58. Граната M- DN

Таблиця 2

Характеристики M-DN11 M-DN21 M-DN31 M-DN61
Маса, г 467,5 224 247 350
Маса ВР, г 42,5 45 35 65
Висота (без підривника), мм 97 85 85 109
Діаметр, мм 60 50 50 57
Кількість осколків, од. 3800 2200 3000 4300
Радіус ураження осколками, м 100 45 60 75
Радіус розльоту осколків, м 350 200 250 300

Гранати США

Граната МК2 А1



Граната МК2 А1 є оборонною осколковою гранатою, яка знаходиться на озброєнні військ США (рис. 59).

Основними елементами гранати є металевий корпус, виготовлений із чавуну, вибухова речовина тротил масою 55 г та підривник типу А204А1, А204А2.

Рис. 59. Граната M K 2 A 1

Корпус гранати МК2 А1 (рис. 60,61) являє собою еліпсоїд із чотирма оточуючими і вісім’ю поздовжніми пазами, які при своєму перехрещенні створюють осколкові фрагменти. У ньому розташовано гніздо під запал. У верхній частині корпусу розташована внутрішня різьба для вкручування підривника.



Маса гранати 600 г, висота гранати із запалом 115 мм, діаметр – 57 мм, час сповільнення запалу – 4-5 с., радіус суцільного ураження – 10 м, радіус уражуючої дії осколків – 180 м. Радіус розльоту осколків - до 500 м.
