Граната РГД-33

Граната РГД-33 (рис. 7) відноситься до осколкових наступально-оборонних ручних гранат. Гранати цього типу виготовлялися в довоєнні та воєнні роки, з 1933 по 1945 рік [1,2].

Граната складається з корпусу, оборонного чохла, заряду тротилу у вигляді шашки вагою 140 г, запалу, рукоятки, в якій знаходяться ударно-спусковий та запобіжний механізми.

Маса гранати без оборонного чохла становить 495 г, з нормальним оборонним чохлом -760 г, з полегшеним оборонним чохлом - до 625 г.





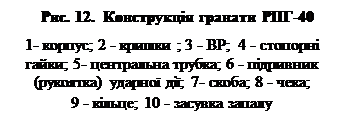

Рис. 7. Граната РГД-33 Рис. 8. Конструкція гранати

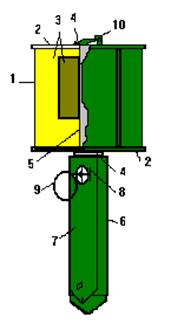

1- корпус; 2 - кришка корпусу; 3 - гальмуюча зірка; 4 - центральна трубка; 5 - засувка запалу; 6 - оборонний чохол; 7- ВР; 8 – зовніш-ня трубка рукоятки; 9 - внутрішня трубка рукоятки; 10 - вкладиш; 11 - прорізи; 12 - бойова скоба; 13 -ударник; 14 - дно корпусу; 15 - бойова пружина; 16 - запобіжник запалу; 17 - стрічка з насічками; 18- опірні гайки





Граната має металевий циліндричний корпус діаметром 54 мм, висотою 72 мм, всередині якого розташована центральна трубка довжиною 80 мм і діаметром 12 мм. Трубка призначена для з’єднання корпусу гранати з рукояткою за допомогою різьби М12 та розташування в ній запалу. Відкритий кінець трубки закривається засувкою, яка утримує запал від випадіння під час кидання гранати.

На внутрішній частині корпусу гранати розташована металева стрічка завтовшки 0,35 мм, яка скручена в 4-5 рядів і має насічки, що забезпечують при її дробленні утворення осколків розміром 8,7х8,7 мм і масою до 0,2 г.

Оборонний чохол (рис. 9) призначений для формування осколків, зроблений з металевої стрічки з насічками, має довжину 175-180 мм і товщину 2-2,5 мм.




Рис. 9. Оборонний чохол



Ручка гранати призначена для зручності кидання гранати та розташування накольного механізму (рис. 8). Вона складається з двох металевих трубок: зовнішньої - діаметром 35 мм та довжиною 113 мм і внутрішньої - діаметром 30 мм та довжиною 80 мм. Зовнішня трубка має можливість повільно пересуватися відносно внутрішньої в напрямку від корпусу, що дозволяє розтягувати бойову пружину при постановці накольного механізму на бойовий та запобіжний взводи, а також при киданні гранати.

Накольний механізм складається з бойової скоби з ударником, бойової пружини, вкладеня, запобіжної чеки та запобіжника запалу (рис. 8).

Запал являє собою латунну трубку, у верхній частині якої розташовані накольний капсуль-спалахувач, пороховий сповільнювач і капсуль-детонатор, який знаходиться в мідній трубці. Капсуль-детонатор складається з чашечки з 0,5 г гримучої ртуті та двох тетрилових стовпчиків масою по 1,5 г (рис.10).

Корпуси бойових гранат РГД-33 мають фарбування зеленого (захисного) кольору.

Рис. 10. Конструкція запалу гранати РГД-33: 1- капсуль-спалахувач; 2- втулка сповільнювача запалу; 3- детонатор; 4- додатковий детонатор; 5- гільза

Підрив гранати відбувається через 3,5-4,0 с після наколу капсуля-спалахувача запалу жалом ударника. При підриві гранати без оборонного чохла створюється близько 2000 осколків масою 0,1-0,3 г з радіусом ураження 25 м. Радіус розльоту осколків близько 70 м. При підриві гранати з оборонним чохлом додатково створюється до 200 осколків масою 0,5-2,0 г з радіусом ураження до 100 м. Радіус розльоту осколків - близько 200 м. При підриві рукоятка, як правило, не дробиться.



Граната РПГ-40

Граната РПГ- 40 (рис. 11) відноситься до ручної протитанкової ручної гранати фугасної дії. Гранати цього типу виготовлялися в довоєнні та воєнні роки, з 1939 по 1945 рік [1,2].

Граната складається з корпусу, заряду вибухової речовини (сплав тротилу з тринітроксилолом або амматолом 40/60), запалу і рукоятки, в якій знаходяться ударно-спусковий та запобіжний механізми (рис. 12).

Маса гранати 1125 г, маса вибухової речовини 740 г.

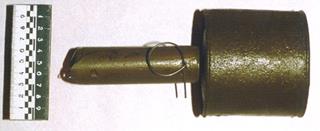

Рис. 11. Граната РПГ-40

Граната має металевий циліндричний корпус діаметром 96 мм і висотою 87 мм, у середині якого розташована центральна трубка довжиною 80 мм і діаметром 12 мм. Трубка призначена для з’єднання корпусу гранати з рукояткою за допомогою різьби М12 та розташування в ній запалу. Відкритий кінець трубки закривається засувкою, яка утримує запал від випадіння під час кидання гранати.



Ручка гранати призначена для зручності кидання гранати та розташування в ній накольного механізму (рис.12).

Корпуси бойових гранат РПГ-40 мають фарбування зеленого (захисного) кольору.

Підрив гранати відбувається через 3,5-4,0 с.







Граната РГ-41

Граната РГ- 41 (рис.13) відноситься до наступальної осколкової ручної гранати.

Маса спорядженої гранати становить 350-370 г, діаметр - 57 мм, довжина корпусу - 110 мм, споряджається пресованим тротилом вагою 120-140 г [ 1,2,3 ].

Граната має: металевий корпус циліндричної форми, усередині якого встановлена трубка, кришку, дно та осколкову стрічку з насічками. У донній частині корпусу розташована засувка, яка утримує запал від випадіння (рис. 14).

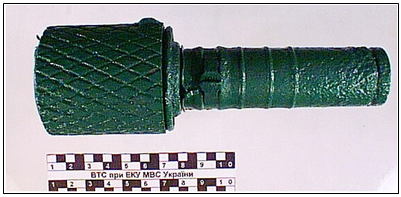

Рис. 13. Граната РГ-41 Рис. 14. Конструкція гранати РГ-41:


1- фланець; 2- кришка; 3- корпус; 4- тротил; 5- осколкова стрічка з насічками; 6-засувка; 7- трубка; 8- дно; 9-ударник; 10- запал; 11-пружина; 12 -запобіжна кришка;13- важіль



Трубка виготовлена з металу, має довжину 68 мм, внутрішній діаметр 11 мм. Товщина трубки 0,8-1 мм.





Металева стрічка, розташована всередині корпусу, скручена в 4-5 рядів і має насічки, що забезпечують при її дробленні утворення осколків розміром 8,7х8,7 мм і масою 0,2 г. Ширина стрічки 60 мм, товщина - 0,35 мм. Радіус розльоту осколків становить близько 70 м.

Накольний механізм складається з ударника, бойової пружини, запобіжної кришки та важеля (рис. 14).

Корпуси бойових гранат мають зелений колір.

Граната РГ-41 споряджається запалом дистанційної дії, який є аналогічним запалу гранати РГД 33 (рис. 10). Час сповільнення запалу 3,5-4,0 с.



Граната РГ-42

Граната РГ-42 (рис. 15) відноситься до наступальної осколкової ручної гранати.

Маса спорядженої гранати становить 400- 420 г, діаметр 54-58 мм, довжина корпусу - 85 мм, споряджається тротилом вагою 110-120 г [ 1,2 ].

Граната має металевий корпус циліндричної форми, всередині якого встановлена трубка, що виготовляється з біметалу, кришку , дно та осколкову стрічку з насічками (рис. 13).





Рис. 15. Граната РГ-42 Рис. 16. Конструкція гранати РГ-42:

1- підривник; 2- кришка; 3- корпус;

4- осколкова стрічка з насічками;

5- дно; 6- трубка; 7- заряд ВР



Осколкова металева стрічка має ширину 60-65 мм, довжину близько 420 мм, товщину до 0,8 мм. Вона виготовляється з насічками для створення осколків заданої маси.

Фланець являє собою металевий циліндр, всередині якого знаходиться різьба під уніфікований запал. У нижній частині фланець має основу трикутної форми, якою він за допомогою заклепок кріпиться до кришки гранати.





Корпуси бойових гранат мають зелений колір. Маркування наноситься на донній частині гранати чорною фарбою і вказує номер споряджувального заводу, номер партії, рік спорядження та марку ВР (рис. 17).











Марка ВР



Рис. 17. Маркування РГ-42
Рис.18. Осколки гранати РГ-42
Рік спорядження



Граната РГ-42 споряджається уніфікованим підривником типу УЗРГМ, УЗРГМ-2 (конструкцію підривника дивись у розділі “Підривник УЗРГМ ручних гранат”).

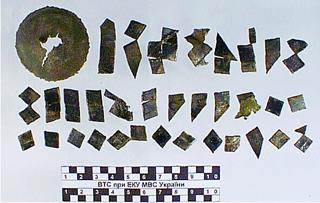

При підриві гранати створюються осколки масою 0,1-0,5 г, радіус ураження якими становить близько 20-25 м. Радіус розльоту осколків становить близько 70 м. Зовнішній вигляд осколків показано на рисунку 18.

Граната РГД-5

Граната РГД-5 (рис. 19) відноситься до наступальної осколкової ручної гранати.

Маса спорядженої гранати становить 300- 310 г, діаметр - 55-57 мм, довжина корпусу - 73-76 мм, споряджається тротилом вагою 100-115 г [ 1,2 ].

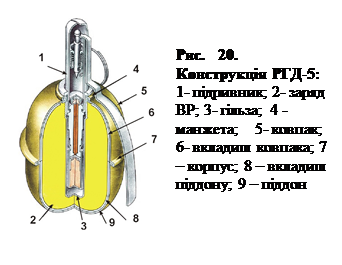

Граната має корпус еліпсоїдної форми, який складається з ковпака, вкладення ковпака, манжети, піддона (рис. 20). Корпус виготовляється із сталі. Гільза виготовлена з біметалу або алюмінієво-магнієвого сплаву і кріпиться до манжети, яка, в свою чергу кріпиться до ковпака.
