Черт. 3. Схемы для определения размеров деформационного шва между отсеками
где L0 - расстояние между центрами смежных отсеков бескаркасных зданий (сооружений) и каркасных зданий с фундаментами, соединенными связями-распорками или иными конструктивными решениями фундаментов в направлении, перпендикулярном деформационному шву, или расстояние между центрами блоков жесткости каркасных зданий с несвязанными фундаментами (черт. 3);
Н - расстояние от подошвы фундамента до верха стены (в одном из смежных отсеков с меньшей высотой) ;
q - расчетный крен одного из смежных отсеков от деформаций основания, определяемый по формулам:
для площадок с плавными деформациями земной поверхности
(6)
здесь R-радиус кривизны вогнутости земной поверхности;
для площадок, где проявляются сосредоточенные деформации (уступы)
(7)
здесь L'- длина меньшего отсека; значение L' не должно превышать расстояния между уступами.
Размер деформационного шва между отсеками следует принимать не менее 20 см.
24. Проектирование и строительство зданий для сейсмических районов.
В последние годы увеличилась интенсивность сейсмического воздействия в различных районах и их площадь на территории РФ, особенно в густонаселенных районах (Северный Кавказ, Прибайкалье, о. Сахалин, Дальневосточная зона и др.). В связи с этим возникла необходимость приведения прочностных характеристик построенных и проектируемых зданий в соответствие с уровнем ожидаемого сейсмического воздействия.
Интенсивность сейсмических воздействий в баллах (сейсмичность) для района строительства принимается по картам общего сейсмического районирования территории РФ ОСР-97 или по Списку населенных пунктов РФ, расположенных в сейсмических районах.

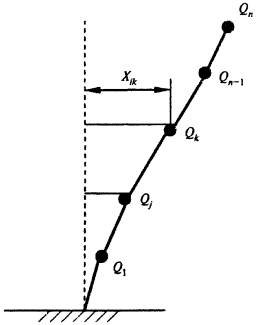

| Для сооружения простой геометрической формы с симметричным расположением массы и элементов жесткости с наименьшим размером в плане не более 80 м для грунта I категории, 60 м для грунта II категории и 30 м для грунта III категории при расчете на горизонтальное сейсмическое воздействие допускается использовать упрощенную модель сооружения, представляющую собой невесомую вертикальную консоль с сосредоточенными массами, расположенными в уровне перекрытий. По консольной модели определяется поэтажная сейсмическая нагрузка |
Расчетное значение узловой сейсмической нагрузки для k-го узла (k=1, 2, 3, ..., n) расчетной динамической модели (РДМ) по i-й форме собственных колебаний в направлении j (j=1, 2, 3) следует определять по формулам:
;
где K1 - коэффициент, учитывающий неупругую работу конструкции и допускаемые повреждения в ней при расчетном землетрясении,
Qk=g *mk - вес сооружения, отнесенный к узлу k РДМ, определяемый с учетом нагрузок на конструкции
g - ускорение свободного падения, равное 9,8 м/с2;
mk - соответствующая масса узла k;
А - коэффициент сейсмичности, значение которого следует принимать 0,1; 0,2; 0,4 при сейсмичности площадки строительства 7, 8, 9 баллов соответственно;
- коэффициент, учитывающий спектр длин сейсмических волн, на которые выполняется расчет;
βi - коэффициент динамичности, соответствующий i-у тону собственных колебаний сооружения;
Θjk - момент инерции массы k-ro узла РДМ относительно j-й оси (j=1, 2, 3);
Kψ - коэффициент, учитывающий способность сооружения к рассеиванию энергии колебаний
и
- коэффициенты пространственных форм колебаний
Расчетные значения силового фактора Np (усилий, напряжений) в элементах конструкций от расчетных сейсмических нагрузок следует определять при условии статического действия их на сооружение по формуле
где Ni - значения силового фактора в рассматриваемом сечении, вызываемого сейсмическими нагрузками, соответствующими i-й форме колебаний;
n - число учитываемых в расчете форм колебаний.
Здания следует разделять антисейсмическими швами, но в одноэтажных зданиях высотой до 10 м при сейсмичности 7 баллов и менее антисейсмические швы допускается не устраивать. Антисейсмические швы следует выполнять путем возведения парных стен или рам
Лестничные клетки и лифтовые шахты каркасных зданий следует устраивать в виде ядер жесткости, воспринимающих сейсмическую нагрузку.
Лестницы, как правило, следует применять из крупных сборных железобетонных элементов, соединяемых между собой с помощью сварки
Жесткость стен каркасных деревянных домов должна обеспечиваться раскосами
Перекрытия зданий следует выполнять в виде жестких горизонтальных дисков, соединенных с вертикальными конструкциями здания и обладающих способностью перераспределять между ними горизонтальную сейсмическую нагрузку.
Жесткость перекрытий с несущими конструкциями из металлических балок рекомендуется увеличивать путем устройства между ними монолитного или сборного железобетонного заполнения с замоноличенными швами и сварным соединением с закладными деталями железобетонных элементов или устройством горизонтальных связей.
Фундаменты зданий высотой более 16 этажей на нескальных грунтах следует, как правило, принимать свайными или в виде сплошной фундаментной плиты с заглублением подошвы фундамента относительно отметки отмостки не менее 2,5 м.
Вертикальная арматура стен и элементов каркаса, в которой расчетом на особое сочетание нагрузок допускается растяжение, должна быть надежно заанкерена в фундаментной плите.
Гидроизоляционные слои в зданиях следует выполнять из цементного раствора.
Применять рулонные гидроизоляционные материалы не допускается.
25. Защита зданий и сооружений от подтопления, агрессивных сред и др.
1. К основным сооружениям и мероприятиям инженерной защиты от затопления и подтопления следует относить:
искусственное повышение поверхности территории;
устройство дамб обвалования;
регулирование стока и отвода поверхностных и подземных вод;
дренажные системы и отдельные дренажи;
регулирование русел и стока малых рек;
спрямление и углубление русел, их расчистка, заключение в коллектор;
устройство дренажных прорезей для обеспечения гидравлической связи "верховодки" и техногенного горизонта вод с подземными водами нижележащего горизонта, имеющего хорошие условия разгрузки;
агролесомелиорацию.
Для защиты сооружений от подтопления традиционно предусматривается устройство гидроизоляционной системы, включающей в себя гидроизоляционную мембрану, дренаж в виде отсыпки песчаной призмы и дренажных труб с фильтрующими обсыпками из песчано-гравийной смеси, керамзита и других материалов или оберток из искусственных волокнистых материалов. В ряде случаев применяют пластовый дренаж в виде слоя щебня или гравия с системой отводящих трубофильтров.
