По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными).
Чердачные крыши бывают утепленные или холодные.
В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми. По условиям эксплуатации крыши бывают эксплуатируемыми и неэксплуатируемыми. Тип крыши в основном определяется ее геометрической формой и материалом кровли. В зависимости от формы крыши могут быть односкатными, двускатными, трех-, четырехскатными, многоскатными
Крыша здания состоит из следующих элементов (см. рис.): наклонных плоскостей, называемых скатами (1), основой которых служат стропила (2) и обрешетка (3). Нижние концы стропильных ног опираются на мауэрлат (4). Пересечение скатов образует наклонные (12) и горизонтальные ребра. Горизонтальные ребра называют коньком (5). Пересечение скатов, образующие входящие углы, создают ендовы и разжелобки (6). Края кровли над стенами здания называют карнизными свесами (7) (располагаются горизонтально, выступают за контур наружных стен ) или фронтонными свесами (11) (располагаются наклонно). Вода по скатам стекает к настенным желобам (8) и отводится через водоприемные воронки (9) в водосточные трубы (10) и далее в ливневую канализацию.
Разновидности форм крыши
Односкатная крыша опирается своей несущей конструкцией (системой стропил, фермой и др.) на наружные стены, находящиеся на разных уровнях. Односкатные крыши применяются чаще всего при строительстве веранд и террас, хозяйственных построек, складских помещений
.
Двускатная крыша является самой распространённой классической конструкцией. Её еще называют щипцовой. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам данного типа надо отнести крыши с равномерным или неравномерным углом наклона ската или же размером карнизного свеса.
.
Шатровая крыша. Все скаты такой крыши, в виде равнобедренных треугольников, сходятся в одной точке. Определяющим элементом в ней является симметричность. Применяется для строений в форме квадрата или равностороннего многоугольника.
.
Вальмовая крыша. Она четырехскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, - треугольники (они называются вальмами). Разновидностью вальмовой крыши является полувальмовая.
.
Многощипцовая крыша. Её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.
Мансардные крыши. Для увеличения объема жилого чердачного помещения (мансарды), часто выполняются скаты различных уклонов: нижние - более крутые и верхние - более пологие. Данный тип конструкции крыши очень популярен при современном строительстве, т.к. обеспечивается эффективное использование жилой площади мансардного этажа.
Купольные и конические крыши применяются для перекрытия зданий кругового очертания в плане.
Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковер должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.
10. Единая модульная система, унификация, типизация, стандартизация.
Важнейшим условием организации производства конструкций и деталейявляется их максимальная унификация по типам и размерам. В результате унификации конструкций достигаются резкое сокращение числа применяемых типоразмеров изделий и, что очень важно, их взаимозаменяемость. Это обеспечивает возможность перехода от выполнения заводами индивидуальных заказов по отдельным проектам к массовому выпуску товарных изделий; специализации заводов на ограниченном сортаменте стандартной продукции.
Унификация типов сборных конструкций осуществляется на основе систематического отбора лучших образцов, создаваемых на стройках, в проектных и научно-исследовательских организациях. К сборным конструкциям массового применения предъявляются строгие требования в отношении: технологичности и экономичности их заводского изготовления; транспортабельности; наиболее полного соответствия индустриальным методам производства работ. Каждаяновая конструкция проходит предварительные испытания.
Унификация размеров сборных конструкций осуществляется на основе действующей в строительстве единой модульной системы.
Модульная система — это совокупность правил взаимной увязки размеров объемно-планировочных и конструктивных элементов зданий и сооружений, размеров строительных изделий и оборудования на базе установленного модуля.
Модуль — условная единица для измерения и координации размеров зданий, сооружений и строительных элементов.
К объемно-планировочным элементам относятся шаг, пролет и высотаздания.
Шаг — расстояние между разбивочными осями, разделяющими здания на
планировочные элементы; расстояние между рядами колонн, между стенами и
т. П. В зависимости от направления шаг может быть продольным или поперечным.
Пролет — расстояние между осями несущих стен или колонн в направлении, соответствующем пролету основной несущей конструкции перекрытия.
Конструктивный элемент — отдельная самостоятельная часть зданияили сооружения: перекрытые, лестничный марш, заполнение проема (оконного и дверного) и др.
Величина основного модуля, принятого для координации размеров перечисленных элементов зданий и сооружений, принимается 100 мм и обозначается буквой М. Кроме основного модуля, применяются производные, которые
получаются умножением основного модуля на целые или дробные коэффициенты. Укрупненные модули: 60М, 30М, 15М, 12М, 6М и другие; дробные модули: 1/2М, 1/5М, 1/10М и др.
Продольные и поперечные шаги зданий и соответствующие им размерыплит, балок, ферм рекомендуются принимать кратными производным модуля 60М, 30М, а в жилых зданиях 12М. Высота этажей зданий и соответственно высота стен и колонн одноэтажных зданий, высота проемов принимаются кратными производным модулям 12М, 6М, ЗМ.
Основной модуль М и дробные модули 1/2М и 1/5М применяются для выбора размеров таких конструктивных элементов, как сечение колонн, балок и др.
Единая модульная система (ЕМС) является обязательной для применения при проектировании и строительстве зданий и сооружений, при конструировании и изготовлении строительных изделий и конструктивных элементов зданий
и сооружений, при разработке норм, технических условий и основных положений по унификации конструкций зданий и сооружений.
При проектировании и строительстве приняты такие понятия размеров,как номинальный, конструктивный, натуральный.
Номинальный размер Lн означает проектное расстояние между условными осями здания.
Конструктивный размер Lк — это проектный размер изделия, отличающийся от номинального на величину конструктивного зазора δ.
Номинальный размер — это фактический размер изделия, отличающийся от конструктивного на величину допуска.
Номинальные размеры должны быть кратны модулю М, т. Е.
Lн = k ⋅ M
где k — целое число.
Конструктивный размер
Lк = Lн– δ = k ⋅ M – δ.
При проектировании на планах зданий наносят разбивочные оси — линии во взаимно перпендикулярных плоскостях. В продольном направлении оси принято обозначать цифрами, в поперечном — буквами . Вынесение осей на
местность называется разбивкой здания. К разбивочным осям привязываются элементы и конструкции здания.
В отдельных случаях при невозможности полной взаимоувязкиразмеровконструктивных элементов зданий и сооружений и выпускаемых промышленностью изделий приходится прибегать к применению в проекте так называемых доборных (сопрягающих) элементов, которые обычно изготовляются на месте работ.
Размеры, масса и прочность изделий, допуски, расчетные нагрузки и методы испытания регламентируются государственными стандартами (ГОСТ),
утверждаемыми по мере освоения и всесторонней опытной проверки унифицированных конструкций в условиях строительства и эксплуатации зданий и после тщательной отработки технологии их заводского изготовления.
Процесс стандартизации конструкций протекает значительно медленнее,чем их первичный отбор и унификация; в связи с этим только часть применяемых в строительстве сборных конструкций стандартизирована. В настоящее время имеются стандарты на железобетонные и армопенобетонные плиты покрытий производственных зданий, на лестничные марши и ступени, на перемычки и др.
Важным звеном в общей системе мероприятия по унификации строительных конструкций является унификация планировочных и конструктивных решений зданий и сооружений. Некоторые общеобязательные для проектных организаций правила и нормативы в этой области говорят о том, что:
- здания должны иметь в плане простую форму. Конструктивные схемы одноэтажных зданий следует решать, как правило, в виде рам, состоящих из защемленных внизу колонн и шарнирно связанных с ними ригелей, ферм или балок. Каркасы многоэтажных зданий решаются в виде рамно-связевых систем с передачей ветровых и других горизонтальных нагрузок на связи или пилоны (например, лестничные клетки);
- в одноэтажных зданиях величина пролетов в осях до 18 м должна быть кратной 3 м, более 18 м — кратной 6 м. Шаг колонн в продольном направлении должен быть кратным 6 м. В многоэтажных зданиях величина пролетов в осях равна 6 м. Общую ширину здания рекомендуется принимать 18, 24, 36 м;
- высота помещений в одноэтажных зданиях без мостовых кранов и с кранами при отметке подкранового рельса до 8 м устанавливается кратной 1 м, при отметке рельса более 8м — кратной 2 м;
- в пределах одного здания высоту помещений следует принимать одного или двух размеров, не считая подвала, а в целом при решении объемнопланировочных задач необходимо ориентироваться на минимальное число размеров пролетов и высот помещений.
Завершающим этапом в процессе унификации проектных решений является создание типовых проектов зданий и сооружений производственного, жилищного и культурно-бытового назначения.
В типовых проектах предусматриваются унифицированные объемнпланировочные схемы и наиболее прогрессивные технические решения, обеспечивающие достижение высоких технико-экономических показателей при
строительстве и эксплуатации объектов. Типизация проектов шахтной поверхности имеет свои особенности. В блоках зданий шахтных стволов и обогатительных фабрик объединяются целые комплексы производственных помещений (технологических секций), набор которых для различных шахт, как правило, остается неизменным. В то же время планировочные параметры секций меняются в зависимости от применяемого на шахте технологического оборудования (типа подъемной машины, числа и типов котлов, компрессоров и т. Д.). Поэтому единые типовые планы зданий не установлены. Основой типизации проекта в данном случае является создание типовых габаритных схем отдельных технологических секций.
При расчете размеров зданий из унифицированных строительных элементов, следует руководствоваться положениями, учитывающими градацию (разность между смежными размерами ряда установленных величин) и установленные модули ряда смежных величин.
11. объемно планировочное решение
Основой объёмно-планировочного решения общественных зданий и сооружений является функциональное назначение объекта. Совокупность всех элементов, характеризующих функционально-технологические процессы, определяет пространственную организацию, размеры и форму общественных зданий.
Архитектурная композиция строится, как правило, на основе целесообразного решения функциональных задач, от организации внутреннего пространства к внешней форме здания.
Известные возможные сочетания пространств внутри здания сводятся к следующим основным схемам: ячейковая, коридорная, анфиладная, зальная, павильонная и смешанная или комбинированная.
объемно планировочное решение
Ячейковая и коридорная схемы складываются из сравнительно небольших ячеек, вмещающих части единого процесса и связанных общей линейной коммуникацией - коридором. Ячейки могут распологатся с одной или с двух сторон связующего их коридора
например: детские и школьные здания, лечебные, административные, гостиницы, общежития).
Анфиладная схема представляет собой ряд помещений, расположенных друг за другом и объединённых между собой сквозным проходом. Такая схема используется при единстве функционального процесса, требующего лишь незначительной степени подразделения его частей, раскрывающихся одна в другую (пример: музеи, выставки, магазины).
Зальная схема основана на создании единого пространства для функций, требующих больших нерасчленённых площадей, вмещающих массы посетителей. Зальная схема характерна для зрелищных, спортивных зданий, крытых рынков.
планировочное решение
Павильонная схема построена на распределении помещений или их групп в отдельных объёмах - павильонах, связанных между собой единым композиционным решением.
Комбинированные схемы включают в себя несколько вышеперечисленных схем путем их сочетания и совместного использования.
Исходным материалом для разработки общественного здания являются паспорта реальных проектов. Схематичность решения этих чертежей оставляет достаточный просмотр для творчества и самостоятельности отдельных предложений.
Требования и планировочные нормы для общественных зданий изложены в СНиП "Общественные здания".
Высота этажа (от пола до пола) принимается равной:
- в детских садах, учебных и административных зданиях, магазинах и предприятиях общественного питания - 3.3 м;
- для торговых и обеденных залов площадью более 300 кв.м - 4.2 м;
- для спортивных и зрительных залов в зависимости от величины и назначения принимаются - 5.4 м, 6.0 м, 7.2 м, 8.0 м до низа выступающих конструкций покрытия.
Архитектурно-художественная выразительность здания достигается за счёт удачных пропорций здания, членения фасадов, крыши, архитектурных деталей - наличников, карнизов, пилястр.
Особое значение в архитектуре имеет цвет и фактура строительныхматериалов. Контраст, нюанс, равенство, ритм, свет, тень, цвет - эти художественные средства должны широко использоваться в разработке фасада.
объемно планировочное решение
Жилищное строительство представлено в виде малоэтажных и многоэтажных домов.
Малоэтажные жилые дома могут быть нескольких типов: одноквартирные, двухквартирные, четырехквартирные, многоквартирные блокированные.
Характерной особенностью малоэтажной застройки всех видов является наличие индивидуальных приквартирных участков. Квартира малоэтажного дома должна быть связана с участком. Это вызывает необходимость делать два входа в дом.
Основные требования к жилым зданиям изложены в СНиП "Жилые здания".
Высота этажа от пола до пола не более 2.8 м; высота от пола до потолка - не менее 2.5 м. Высота подвальных и цокольных помещений должна быть не менее 1.9 м, при размещении стоянок - не менее 2.0 м.
На чердаке должен быть сквозной проход высотой не менее 1.6 м.
В цокольных и подвальных этажах не допускается располагать жилые комнаты.
Здания высотой от 3 эт. до 5 эт. должны иметь организованный водосток с крыш.
В зданиях высотой до 2 этажей допускается неорганизованный водосток, при этом необходимо устройство козырьков над входами и над верхними балконами. Вынос козырька должен быть не менее 0.6м. В жилых зданиях I, II и III климатических районов при всех наружных входах в вестибюль, лестничные клетки или квартиры в одноквартирных, блокированных и галерейных домов следует предусматривать тамбуры глубиной не менее 1.2 м.
Жилые комнаты, кухни, входные тамбуры, общие коридоры должны иметь естественное освещение.
Квартиры следует планировать из условия заселения их одной семьёй. В квартирах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю и внутренний коридор, ванную или душевую, уборную, кладовую, а также допускается устройство балконов, лоджий или террас. В квартирах сельских жилых домов проектируют подсобные помещения, холодную кладовую, веранду.
Площадь балконов и лоджий допускается планировать в пределах 15% площади квартир, но не более 10 кв.м. Площадь веранд - 20 % от площади квартиры.
Площадь жилой комнаты должна быть не менее 8 кв.м, в однокомнатных квартирах - не менее 12 кв.м.
не менее 16 кв.м. Площадь кухни не менее 8 кв.м, в однокомнатных квартирах - 5 кв.м.
Установка ванны, умывальника и унитаза в одном помещении допускается в однокомнатных квартирах.
Ширина уборной должна быть не менее 0.8 м, глубина - 1.2 м. Размеры ванной должны быть расчитаны на установку ванны (душа), умывальника и стиральной машины.
Ширина передней должна быть не менее 1.4 м, внутриквартирного коридора не менее 0.85 м.
Для планирования ограждающих конструкций здания принимать температуру внутреннего воздуха +18 °С. При температуре наружного воздуха наиболее холодной пятидневки -ЗГС и ниже, внутренняя температура +20 "С.
12.Конструктивное решение зданий.
Конструктивное решение здания – основывается на сочетании взаимосвязанных несущих конструкций здания, обеспечивающих необходимую прочность, жесткость и устойчивость вне зависимости от способа его возведения и вида используемых материалов. Основной целью является оптимизация использования несущей способности конструкций здания.
Конструктивные типы и схемы гражданских зданий
Здания, выполняемые из заранее изготовленных крупноразмерных плоскостных элементов стен, перекрытий, покрытий и других элементов, называют крупнопанельными. Панели, производимые в заводских условиях, имеют повышенную готовность: в них вмонтированы окна, двери, отопительные приборы. Применение таких конструкций повышает производительность труда, сокращает сроки строительства.
Конструктивные элементы здания (фундаменты, стены, колонны и перекрытия), соединяясь между собой в пространстве, образуют несущий остов. По особенностям пространственного остова различают следующие конструктивные типы зданий: бескаркасный, каркасный и с неполным каркасом (рис. 2.1).

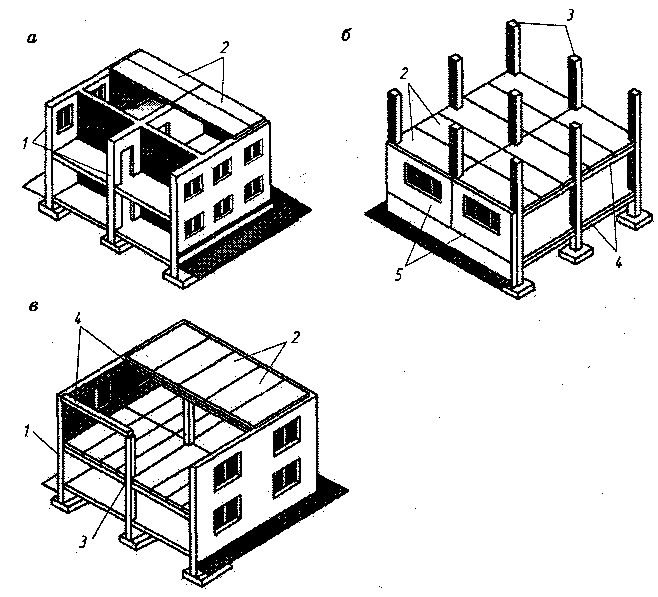

Рис. 2.1. Конструктивные типы гражданских зданий: а — бескаркасный; б — каркасный; в — с неполным каркасом; 1 — несущие стены; 2 — междуэтажные перекрытия; 3 — колонны; 4 — ригели; 5 — самонесущие стены
Бескаркасные здания (с несущими стенами) представляют собой системы ячеек, образованных стенами и перекрытиями. Наружные и внутренние стены воспринимают нагрузки от междуэтажных перекрытий. Бескаркасный тип получил широкое распространение при возведении жилых домов, школ и других общественных зданий.
Для пятиэтажных крупнопанельных домов наибольшее применение нашли следующие основные конструктивные бескаркасные типы:
1) с несущими продольными стенами (рис. 2.2, а);
2) с часто расположенными поперечными стенами и с перекрытиями размером «накомнату» (рис. 2.2,6);
3) с несущими поперечными стенами и опиранием перекрытий на две или три стороны, с несущими редко расположенными стенами, с перекрытиями из предварительно напряженных многопустотных железобетонных настилов, с поперечными несущими стенами, работающими на изгиб как балки-стенки (рис. 2.2, в);
4) с несущими продольными наружными и внутренними стенами, поперечными диафрагмами жесткости и перекрытиями из железобетонных предварительно напряженных многопустотных настилов, опирающихся на две стороны.

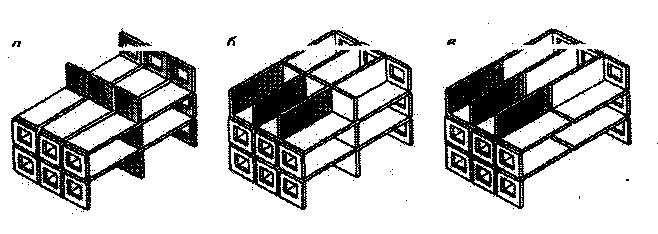

Рис. 2.2. Конструктивные типы бескаркасных крупнопанельных зданий
Крупнопанельные жилые дома повышенной этажности сооружаются как бескаркасные здания с поперечными несущими стенами:
с опиранием панели по контуру, с шагом поперечных стен 2,6 и 3,2 м и расстоянием между осями трех продольных стен здания по 5,75 м;
с шагом 3,2 м и расстоянием между осями трех продольных стен 5,6 м;
с шагом поперечных стен 2,7 и 3,3 м и расстоянием между осями трех продольных стен 6 м;
с шагом 3,2 м и расстоянием между осями трех продольных стен 5 м;
со взаимосмешанным шагом 3,0 и 3,3 м и расстоянием между осями трех продольных стен 5,7 и 4,8 м;
с поперечным шагом 6 м и расстоянием между осями трех продольных стен 5 м;
с шагом поперечных несущих стен 2,65 и 3,4 м и расстоянием между осями трех продольных стен 5,76 м;
с продольными несущими стенами с двумя пролетами по 6 м каждый.
Каркасные крупнопанельные здания выполняют в виде многоярусной пространственной системы, состоящей из колонн и междуэтажных перекрытий. Несущими элементами являются колонны, ригели и перекрытия, а роль ограждающих элементов выполняют наружные стены. Такой конструктивный тип используют для возведения высотных зданий, а также в тех случаях, когда необходимы помещения значительных размеров, свободные от внутренних опор (рис. 2.3).

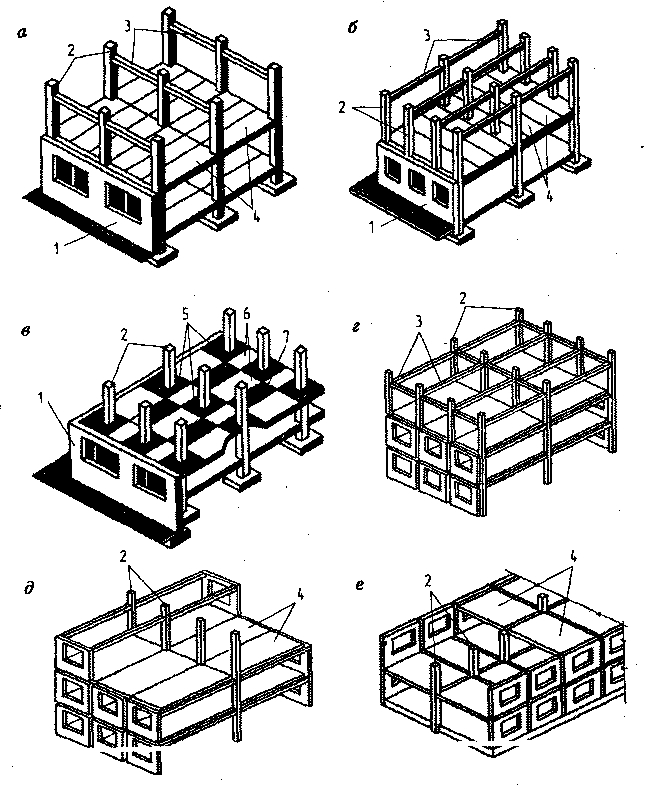

Рис. 2.3. Конструктивные типы каркасных зданий:
а — с продольным расположением ригелей; б — с поперечным расположением ригелей; в — безригельное решение; г — с пространственным каркасом; д — с неполным поперечным каркасом и несущими наружными стенами; е — с опиранием панелей на наружные панели и две стойки по внутреннему ряду; 1 — самонесущие стены; 2 — колонны; 3 — ригели; 4 — плиты междуэтажных перекрытий; 5 — надколонная плита перекрытия; 6 — межколонные плиты; 7 — панель-вставка
Пространственная жесткость в крупнопанельных зданиях достигаетается устройством:
многоярусной рамы, которая образована пространственным сочетанием колонн, ригелей, перекрытий и представляет собой геометрически неизменяемую систему;
стенок жесткости, устанавливаемых между колоннами (на каждом этаже);
плит-распорок, уложенных в междуэтажных перекрытиях (между колоннами);
стен лестничных клеток и лифтовых шахт, связанных с конструкциями каркаса;
надежного сопряжения элементов каркаса в стыках и узлах.
В зданиях с неполным каркасом наряду свнутренним рядом колонн нагрузку от междуэтажных перекрытий воспринимают наружные стены. В современном строительстве такой конструктивный тип имеет ограниченное применение (см. рис. 2.1, в).
Каждый конструктивный тип здания, в свою очередь, имеет несколько конструктивных схем, различающихся взаимным расположением несущих элементов.
Для бескаркасных типов зданий характерны следующие схемы:
с продольным расположением несущих стен (в этом случае на них опираются междуэтажные перекрытия);
с поперечным расположением несущих стен (в данном случае наружные стены, за исключением торцовых, — самонесущие, на них не передаются нагрузки от перекрытий);
перекрестная — с опиранием плит перекрытия (по контуру) на продольные и поперечные стены.
Для каркасного типа зданий могут применяться схемы с поперечным расположением ригелей, с продольным расположением ригелей и безригельные.
Выбор конструктивной схемы влияет на объемно-планировочное решение здания и определяет тип его основных конструкций.
Здание и его элементы, подвергающиеся воздействию вертикальных и горизонтальных нагрузок, должны иметь достаточную прочность (способность отдельных конструкций и всего здания воспринимать приложенные нагрузки), устойчивость (способность здания сопротивляться воздействию горизонтальных нагрузок) и пространственную жесткость (способность отдельных элементов и всего здания не деформироваться при действии приложенных сил.
и увеличением этажности здания возрастают различные нагрузки, действующие на него. С помощью специальных мер достигаются необходимые устойчивость и пространственная жесткость здания.
В бескаркасных зданиях пространственная жесткость обеспечивается устройством внутренних поперечных стен и стен лестничных клеток, связанных с продольными (наружными) стенами, а также междуэтажных перекрытий, связывающих стены между собой и расчленяющих их на отдельные ярусы по высоте.
13. Архитектурно-композиционное решение зданий.
Архитектурная композиция (творение, сочинение) - это система создания проекта и самого объекта архитектуры. Архитектурная композиция - целостная система архитектурных форм, отвечающих художественным, функциональным и конструктивно-технологическим требованиям. Наука об архитектурной композиции изучает общие закономерности построения формы в архитектуре и средства достижения единства формы и содержания.
Архитекторы призваны увязать три стороны в гармоничной композиции здания: с одной стороны - удобство и пользу (функциональная задача), с другой - прочность и экономичность (конструктивная и технико-экономическая задача), с третьей - красоту форм (эстетическая задача).
Требования к современной архитектуре научно обоснованы. Наука изучает особенности отдельных типов зданий, взаимосвязь помещений, вопросы оборудования, размеры и формы пространства, необходимые для конкретных социальных процессов, освещение, акустику. Все эти требования учитываются при строительстве общественных и жилых зданий. Научно обоснованы выбор места для жилых и общественных зданий в городе, размещение зеленых массивов с целью создания города как единого целостного организма с учетом воздействия климатических и природных условий, ландшафта, ориентации зданий по странам света.
Создание единства архитектурной композиции из множества составляющих, рождение целостного образа на основе комплекса требований - главнейшая задача архитектуры.
Различают четыре вида архитектурной композиции:
Ø фронтальную (распределение элементов формы по двум координатам в вертикальном (по высоте здания) и горизонтальном (по протяженности здания) направлениях (например, фасады зданий))
Ø объемную ( представляет собой форму, развитую по трем координатам, воспринимаемую со всех сторон)
Ø высотную (преобладание размера высоты сооружения над его размерами в плане)
Ø глубинно-пространственную (развитие преимущественно по глубиной координате; такая композиция используется в организации открытых пространств и внутреннего пространства интерьеров, имеющих продольно осевое построение)
Ощущение глубинности усиливается, когда в композицию вводят элементы, членящие пространство на ряд последовательных планов.
Внешний облик архитектурного сооружения (экстерьер) зависит от архитектуры внутреннего пространства здания (интерьера) и градостроительных условий (ансамбля).
Интерьер определяется назначением здания (функцией), типом, конструкцией и др. Внутренние помещения можно разделить на три группы: главные (для основных функций здания), вспомогательное и коммуникационные.
Существуют разные схемы композиции интерьера:
зальная - все функции здания сосредоточены в одном помещении (например, крытый рынок);
центрическая - группировка меньших помещений вокруг большего, главного (зрелищные и выставочные залы);
анфиладная - помещения расположены одно за другим (музеи, универмаги);
коридорная - помещения расположены с одной или двух сторон связывающего их коммуникационного коридора;
секционная - здание состоит из нескольких изолированных друг от друга секций (секционные дома);
смешанная - зальная, центрическая и анфиладная композиции образуют цельный интерьер.
Композиционная схема интерьера заложена в основу архитектуры любого здания, поэтому главная роль в интерьере принадлежит не деталям, а принципам общего архитектурного построения.
Ансамбль в архитектуре - совокупность зданий и прилегающей среды, приведенная к единству и получившая определенный художественный облик. Ансамбли бывают городские, загородные и парковые.
Пространственную композицию ансамблей делят на несколько типов:
- глубинно-пространственная перспектива, раскрытая вдоль площади, улицы и т.п.;
- замкнутое пространство, ограниченное зеленью или застройкой;
- свободное пространство без строгих границ;
- панорама, раскрывающаяся с высоких точек зрения, на набережных и т.п., где имеет значение силуэт застройки.
Один из основных приемов построения архитектурного ансамбля - постановка его композиционных узлов: зданий, выделяющихся в застройке своим масштабом, композицией или являющихся историческими памятниками архитектуры; монументов, посвященных важным событиям и видным деятелям. Крупными композиционными узлами в ансамбле городской застройки могут быть центры площадей.
14. Функциональные основы проектирования зданий
Здания любого типа должны в максимальной степени удовлетворять функциональным, гигиеническим, экономическим и художественным требованиям. Для достижения этого необходим согласованный и целенаправленный труд коллектива архитекторов, инженеров, специалистов, по инженерному оборудованию, экономистов, гигиенистов и технологов.
Требование функциональной целесообразности проектного решения подразумевает максимальное соответствие помещений здания протекающим в них функциональным процессам. Проект должен обеспечивать оптимальную среду для человека в процессе осуществления им функций, для которых здание предназначено.
Научной базой в назначении размеров помещений служат антропометрия и эргономика, а в назначении связей между ними - функционально-технологические закономерности процессов, протекающих в здании.
Исходными для проектировщика служат среднестатистические антропометрические параметры фигуры человека соответствующие полу и возрасту.
Так же должны учитываться габариты, которые человек занимает в движении. Дело в том, что человек занимает пространство больше габаритов его тела.
В процессе труда и отдыха человек непрерывно меняет положение тела, чтобы снять утомление и мышечное напряжение. Для того, чтобы выяснить габариты человека в движении при выполнении отдельных процессов пользуются атропометрическими эскизами. Назначение размеров помещений осуществляют с учетом антропометрических эскизов, размеров предметов мебели или оборудования и устройства удобных проходов между ними.
Предварительный анализ целесообразной и удобной эксплуатации проектируемого здания осуществляют, строя его функциональную схему. Она предусматривает удобные связи между всеми группами помещений. Функциональную схему разрабатывают графически при этом отдельные помещения (или их родственные группы) обозначают прямоугольниками, а необходимые связи между ними - прямыми линиями и стрелками.
К разработке функциональных схем зданий со сложными технологическими процессами архитектор-проектировщик привлекает специалистов-технологов
На схеме отражены требования по устройству связей (или изоляции) отдельных групп помещений. Группируя помещения, определяют целесообразность функциональных связей между ними не только по горизонтали, но и по вертикали в соответствии с этажностью здания. При этом фиксируют единое расположение (без смещения) по высоте эвакуационных лестниц, санитарных узлов и вертикальных несущих конструкций. Компоновка функциональных схем служит исходным материалом для выбора этажности здания и его планировочной схемы.
