6 спецификация оборудования, изделий и материалов
6.1 Спецификацию оборудования, изделий и материалов выполняют по ГОСТ 21.110.
В спецификацию оборудования включают все виды технических средств автоматизации, в том числе изделия индивидуального изготовления, которые должны быть смонтированы при выполнении монтажных работ.
6.2 Спецификация оборудования в общем случае состоит из разделов:
— приборы;
— комплексы технических средств;
— щиты и пульты;
— электроаппараты;
— трубопроводная арматура;
— кабели и провода;
— материалы;
— монтажные изделия;
— технические средства автоматизации, поставляемые комплектно с оборудованием.
6.3 Приборы рекомендуется записывать в спецификацию по параметрическим группам.
6.4 В подраздел «Технические средства автоматизации, поставляемые комплектно с оборудованием», включают средства автоматизации, поставляемые комплектно с технологическим или инженерным оборудованием ч устанавливаемые при выполнении монтажных работ.
6.5 Допускается при необходимости выполнять спецификацию щитов и пультов самостоятельным документом.
В этом случае спецификациям присваивают следующие наименования и обозначения:
— спецификация оборудования, изделии и материалов — С1;
— спецификация щитов и пультов — С2.
Подраздел С1 «Щиты и пульты» не выполняют, если все примененные для автоматизации объекта щиты и пульты учтены в С2.
ПРИЛОЖЕНИЕ А
(справочное)
ПЕРЕЧЕНЬ ОСНОВНЫХ КОМПЛЕКТОВ РАБОЧИХ ЧЕРТЕЖЕЙ СИСТЕМ АВТОМАТИЗАЦИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
| Наименование основного комплекта | Марка |
| Системы автоматизации технологических процессов. (Контроль и регулирование технологических параметров, системы автоматизированного управления технологическим процессом (АСУТП), диспетчеризация технологического процесса, автоматизация узла, установки) | АТХ |
| Автоматизация систем пылеудаления | АПУ |
| Автоматизация систем отопления и вентиляции | АОВ |
| Автоматизация систем водоснабжения и канализации | АВК |
| Автоматизация наружных систем водоснабжения (насосные станции, системы оборотного водоснабжения) | АНВ |
| Автоматизация наружных систем водоснабжения и канализации | АНВК |
| Автоматизация газораспределительных устройств (ГРУ) | АГСВ |
| Автоматизация газораспределительных пунктов (ГРП) | АГСН |
| Автоматизация устройств теплоснабжения (тепловых пунктов) | АТС |
| Автоматизация тепломеханических решений котельных | АТМ |
| Автоматизация систем пожаротушения, дымоудаления | АПТ |
| Автоматизация холодильной установки | АХС |
| Автоматизация компрессорной станции (установки воздухоснабжения) | АВС |

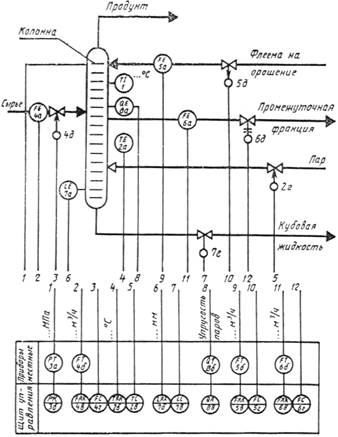

ПРИЛОЖЕНИЕ Б
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ АВТОМАТИЗАЦИИ РАЗВЕРНУТЫМ СПОСОБОМ

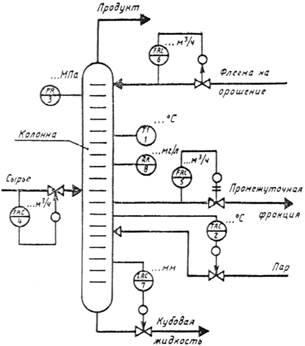

ПРИЛОЖЕНИЕ В
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ СХЕМЫ автоматизации УПРОЩЕННЫМ СПОСОБОМ
| Напер контура. | 2 | 3 | 4, 5, 6 | 7 | 8 |
| Номер листа | 2 | 2 | 2 | 2 | 2 |

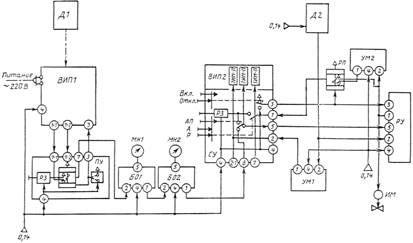

ПРИЛОЖЕНИЕ Г
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ ПНЕВМАТИЧЕСКОЙ СХЕМЫ КОНТУРА УПРАВЛЕНИЯ

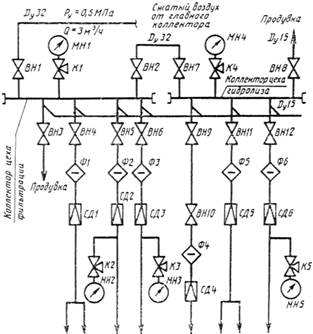

ПРИЛОЖЕНИЕ Д
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ ПРИНЦИПИАЛЬНОЙ СХЕМЫ ПНЕВМОПИТАНИЯ
| Поз. обозначение | 92в | 92в | 92б | 44в | 44б | 44д | 44д | 44г | ||
| Характеристика | Тип | ПП11.1 | ПП11.1 | КСП-3 | ПВ3.2 | ДСП | ПП1.5 | ПП1.5 | ПРЗ.31 | |
| пневмоприемника | Расход сжатого воздуха, м3/ч | 0,36 | 0,36 | 0,5 | 0,42 | 0,18 | 0,18 | 0,18 | 0,36 | |
| Место установки | Щит управления | Аппараты по месту | Щит цеха гидролиза | |||||||
ПРИЛОЖЕНИЕ Е
(рекомендуемое)
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ
Таблица E.1
| Наименование | Обозначение |
| Защитный проводник, присоединяемый к корпусу электрооборудования |
|
| Жила кабеля или провода, используемая в качестве нулевого защитного проводника и присоединяемая к корпусу электрооборудования |
|
| Защитный проводник электрооборудования, присоединяемый к броне, оболочке кабеля или защитной трубе |
|
Таблица Е.2
| Наименование | Обозначение | |
| Приборы и средства автоматизации: |
| |
| — отборные устройства, первичные измерительные преобразователи (датчики), встраиваемые в технологическое оборудование и трубопроводы |
| |
| — внещитовые приборы, исполнительные механизмы, электроаппаратура и другое оборудование, устанавливаемое вне щитов |
| |
| Несущие конструкции (короба, мосты, лотки, трубные блоки и т. п.) на планах: |
| |
| — на прямолинейных участках |
| |
| — на поворотах |
| |
| — при разветвлении |
| |
| — проводки (поток) уходят на более высокую отметку или приходят с более высокой отметки |
|
|
| — проводки (поток) уходят на более низкую отметку или приходят с более низкой отметки |
|
|
| — прополки (поток) пересекают отметку, изображенную на плане, сверху вниз пли снизу вверх и не имеют горизонтальных участков в пределах данного плана |
|
|
| — проводки (поток) уходят на более высокую или более низкую отметку, охватываемую данным планом |
| |
| Несущие и опорные конструкции (коробя, мосты, литии, трубные блоки, кабельные конструкции и т. п.) в разрезах: |
| |
| — короба, горизонтальная прокладка по стене |
| |
| — мосты, лотки, горизонтальная прокладка по стене |
| |
| — трубные блоки, горизонтальная и вертикальная прокладка по стене |
|
|
| — кабельные конструкции, установка на стене |
| |

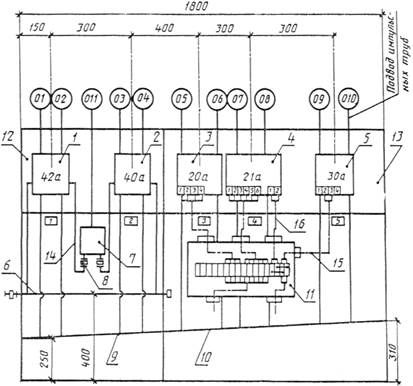

ПРИЛОЖЕНИЕ Ж
(справочное)
ПРИМЕР ВЫПОЛНЕНИЯ ЧЕРТЕЖА УСТАНОВКИ
Ключевые слова: схема автоматизации, принципиальные электрические и пневматические схемы, таблицы соединений и подключения внешних проводок, технические средства, технические требования, щиты и пульты
