Рисунок 4

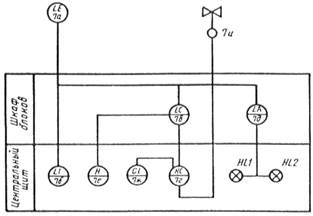

4.3.7.5 Пример выполнения схемы автоматизации упрощенным способом приведен в приложении В.

4.4 Схемы принципиальные

4.4.1 В зависимости от назначения и применяемых средств ав­томатизации разрабатывают:

— принципиальные электрические и пневматические схемы кон­туров контроля регулирования и управления;

— принципиальные схемы питания.

Принципиальные электрические схемы управления электропри­водами оборудования и трубопроводной арматуры включают в сос­тав основного комплекта при управлении ими со щитов и пультов систем автоматизации.

Принципиальные схемы контуров контроля и регулирования допускается не разрабатывать, если взаимные связи приборов и аппаратов, входящих в них, просты и однозначны и могут быть по­казаны на других чертежах основного комплекта. Допускается совмещение схем различного функционального назначения (напри­мер, схемы питания со схемой управления) с соблюдением правил выполнения этих схем, приведенных ниже.

4.4.2 Электрические схемы выполняют по ГОСТ 2.701 и ГОСТ 2.702. На электрических схемах допускается:

— не приводить обозначения выводов электроаппаратов, если они приведены в технической документации на щиты и пульты;

— не включать в обозначение элементов квалифицирующие сим­волы.

4.4.3 Схемы с применением комбинированных средств автома­тики (пневматических и электрических) выполняют по ГОСТ 2.701.

4.4.4 На принципиальных схемах данные о технических сред­ствах записывают в перечень элементов по ГОСТ 2.701.

Допускается в перечень элементов записывать аппаратуру груп­пами соответственно местам их установки. Этим группам присва­ивают заголовки и указывают их в графе «Наименование».

Пример — «Аппараты по месту», «Щит управления» и т. п.

4.4.5 На пневматических схемах контуров контроля и управле­ния показывают:

— приборы, входящие в состав контуров;

— пневматические командные линии связи и линии пневмопитания;

— линии подвода электропитания.

Импульсные линии связи, подводящие измеряемые и регулируе­мые среды к датчикам, измерительным приборам и регуляторам на пневматических схемах не изображают.

4.4.6 Приборы (за исключением исполнительных механизмов и регулирующих органов, изображаемых по ГОСТ 21.404) показы­вают упрощенно в виде прямоугольников. При этом показывают:

— в кружках, располагаемых по контуру прямоугольника — обозна­чения входных и выходных присоединений приборов (шту­церов) для подключения командных линий связи и питания, уста­новленных в технической документации на прибор, или на соот­ветствующей схеме;

— внутри прямоугольника — буквенно-цифровое обозначение при­бора.

4.4.7 Обозначения присоединительных штуцеров наиболее расп­ространенных приборов приведены в таблице 1.

Таблица 1

Если прибор имеет несколько присоединительных штуцеров од­ного назначения, то в их обозначение через дефис включают поряд­ковый номер.

Пример — 2-1, 2-2, 2-3;

4.4.8 Обозначение прибора состоит из буквенного обозначения, соответствующего функциональному назначению прибора, и его порядкового номера.

Пример — РУ1, РУ2, Ф1, Ф2.

Буквенные обозначения наиболее распространенных приборов и эле­ментов пневмоавтоматики принимают по таблице 2.

Таблица 2

4.4.9 Станции управления и отдельные переключающие устрой­ства выполняют упрощенно, в развернутом виде, в выбранном ра­бочем положении (ручном, автоматическом и др.) с указанием ре­жима, для которого приведены элементы переключающих уст­ройств.

Регулирующие органы показывают на схемах в случаях, если они являются общими с исполнительными механизмами.

4.4.10 Линии связи на пневматических схемах выполняют сплош­ными тонкими линиями, линии электропитания — штрихпунктирными тонкими линиями. Стрелками указывают направление пнев­матического сигнала. Линии питания сжатым воздухом, электропи­тания и сброс воздуха в атмосферу допускается наносить по ри­сунку 5.

	линия питания сжатым воздухом
	сброс в атмосферу
	линия электро­питания

Рисунок 5

4.4.11 На пневматических схемах питания показывают:

— главный и распределительные коллекторы;

— сети воздуховодов от коллекторов до пневмоприемников;

— стабилизаторы давления воздуха и фильтры;

— контрольные манометры;

— запорную арматуру;

— резервные и продувочные вентили;

— воздухосборники (при необходимости).

На схемах питания воздуховоды не нумеруют и пневмоприемники не изображают. При этом, в нижней части схемы приводят таб­лицу с характеристикой пневмоприемников (позиционные обозна­чения в соответствии со схемой автоматизации, типы, расход сжа­того воздуха, места установки).

4.4.12 Условные графические обозначения, применяемые на схе­мах питания, принимают по следующим стандартам:

— фильтры воздуха ............................................... по ГОСТ 2.793

— стабилизаторы давления воздуха ................... по ГОСТ 2.785

— вентили запорные, краны трехходовые .......... по ГОСТ 2.785

— манометры контрольные .................................. по ГОСТ 2.781

— трубопроводы сжатого воздуха ....................... по ГОСТ 2.784

4.4.13 На схемах пневмопитания указывают диаметры услов­ных проходов труб коллекторов и ответвлений воздухопроводов к пневмоприемникам. Над линией, изображающей коллектор, указы­вают давление, под линией — расход сжатого воздуха.

4.4.14 В перечне элементов к пневматическим схемам, указы­вают:

— в графе «Поз. обозначение» — обозначение прибора по 4.4.8;

— в графе «Наименование» — наименование прибора и его тип;

— в графе «Примечание» — обозначения приборов, указанные на схемах автоматизации.

Пример выполнения перечня элементов приведен на рисунке 6.

Рисунок 6

4.4.15. Примеры выполнения принципиальных пневматических схем приведены в приложениях Г и Д.

4.5 Схемы (таблицы) соединений и подключе­ния внеш­них проводок

4.5.1 Общие требования

4.5.1.1 Соединения и подключения внешних проводок показыва­ют в виде схем или таблиц.

4.5.1.2 Схемы соединении и подключения выполняют, как прави­ло, раздельно для каждого автоматизируемого блока, монтаж ко­торого осуществляют независимо от других. При этом, в наимено­вании схемы дополнительно указывают наименование блока.

Пример — Блок насосов. Схема соединении внешних прово­док.

4.5.1.3 Рекомендуется на схемах соединений внешних проводок приводить подключения электропроводок к приборам, установлен­ным непосредственно на технологическом оборудовании и комму­никациях, а также к одиночным внещитовым (местным) прибо­рам.

При незначительном объеме электропроводок, подключаемых к техническим средствам автоматизации, эти подключения допуска­ется приводить па схеме соединений, не выполняя схемы подклю­чения.

4.5.1.4 Подключения электропроводок к групповым установкам приборов, щитам и пультам, комплексам технических средств ре­комендуется приводить на самостоятельных схемах подключения.

4.5.1.5 Технические средства, для которых на схемах приводят подключения электропроводок, изображают упрощенно внешними очертаниями или в виде прямоугольников, в которых:

— вводные элементы (например, гермовводы, сальники) — по контуру прямоугольника показывают условными графическими обозна­чениями по ГОСТ 2.702;

— входные и выходные элементы показывают в виде кружков (для круглых штепсельных разъемов) или прямоугольников (на­пример, для сборок и колодок зажимов и др. элементов соответст­вующей формы).

4.5.1.6 Обозначения (внещитовых приборов), порядковый номер и тип (соединительных коробок) указывают над полкой линии выноски, под полкой — обозначение и/или номер листа установки (ри­сунок 7)

Рисунок 7

Для остальных технических средств внутри прямоугольника указывают их наименование, а также:

— номер листа (обозначение документа) чертежа установки (для групповой установки);

— обозначение эскизного чертежа общего вида (для щитов и пультов).

4.5.1.7 Обозначения жил кабелей и проводов на схемах и таб­лицах соединений и подключения принимают в соответствии с принципиаль­ными электрическими схемами.

4.5.2 Правила выполнения схем соединений внешних про­водок.

4.5.2.1 На схеме соединений в общем случае приводят:

— первичные приборы и исполнительные механизмы, установ­ленные непосредственно на технологическом оборудовании и ком­муникациях;

— внещитовые приборы и групповые установки приборов;

— щиты, пульты, комплексы технических средств;

— внешние электрические и трубные проводки между всеми тех­ническими средствами автоматизации;

— защитное заземление и зануление систем автоматизации;

— перечень элементов по ГОСТ 2.701.

4.5.2.2 Первичные приборы и исполнительные механизмы изоб­ражают в верхней части схемы под таблицей данных, выполняемой по рисунку 8. Ниже располагают внещитовые приборы, щиты и др. технические средства.

Рисунок 8

4.5.2.3 Технические средства автоматизации, для которых на схеме не приводят подключения электропроводок, изображают:

— приборы — условными графическими обозначениями по ГОСТ 21.404;

— групповые установки, соединительные коробки, щиты и пуль­ты, комплексы технических средств — в виде прямоугольников, в которых указывают их наименование, обозначение и/или номер листа, на котором приведены схемы подключения;

— единичные щиты и пульты — в соответствии с рисунком 9

— протяжные коробки — в виде прямоугольников, внутри кото­рых штриховыми линиями показывают разветвление жгутов про­водов — в соответствии с рисунком 10;

— составные щиты и пульты — в соответствии с рисунком 11.

Рисунок 9

Рисунок 10

Рисунок 11

4.5.2.4 Внешние электрические и трубные проводки выполняют отдельными сплошными основными толстыми линиями. При этом проводки, проложенные в коробках, изображают двумя параллель­ными тонкими линиями на расстоянии 3—4 мм друг от друга.

Для каждой проводки, над изображающей ее линией, приводят техническую характеристику (тип, марку кабеля, провода, трубы и т. д.) и длину проводки. Допускается длину указывать под линией проводки. Для электропроводок в защитных трубах под линией указывают характеристику и длину защитной трубы.

Контрольным кабелям и защитным трубам, в которых проло­жены жгуты проводов, присваивают порядковые номера. Порядковые номера коробам присваивают с добавлением буквы К.

Пример — 1К, 2К и т. д.

Трубным проводкам (импульсным, командным, питающим, дренаж­ным, вспомогательным и др.), в т. ч. пневмокабелям, при­сваивают порядковые номера с добавлением перед ними цифры 0.

Номера проводок указывают в окружностях, помещаемых в раз­рыве линий.

4.5.2.5 Импульсные трубные проводки высокого давления (свы­ше 10 МПа) изображают на схемах соединении во фронтальной димет­рической проекции с указанием всех элементов проводок.

4.5.2.6 Защитные заземление к зануление систем автоматиза­ции показывают па схемах соединении с применением графических условных обозначений в соответствии с таблицей E.I (приложе­ние Е).

Жилам кабелей и проводов, используемых в качестве пулевых защитных проводников, присваивают шаровое обозначение с до­бавлением буквы «N».

Пример — 801N.

4.5.2.7 Технические требования к схеме в общем случае должны содержать:

— ссылки на схемы автоматизации, на которых указаны пози­ционные обозначения приборов;

— пояснения по нумерации кабелей, проводов, труб, коробов (при необходимости);

— указания по защитному заземлению и занулению электроус­тановок.

4.5.2.8 В перечень элементов, выполняемый по ГОСТ 2.701, включают:

— запорную арматуру;

— соединительные и протяжные коробки;

— кабели, провода, пневмокабели;

— материалы для защитного заземления и зануления оборудо­вания и проводок.

Графу «Поз. обозначение» не заполняют.

4.5.2.9 Для сложных соединений электропроводок в системе ав­томатизации (например, при преобладании систем управления электроприводами), когда применяют многожильные магистраль­ные кабели, соединение проводок целесообразно показывать по упрощенной схеме, отражающей только структуру проводок. В этом случае все приборы показывают условными обозначениями в соответствии со схемой автоматизации (без таблицы данных), ос­тальные технические средства — в виде прямоугольников.

Линии связи (независимо от количества прокладываемых про­водов, кабелей, коробов) показывают одной линией, без указания харак­теристик и длины проводок, над линией связи указывают но­мера проводок.

Для такой схемы выполняют таблицу соединении внешних про­водок, в которой приводят все остальные сведения, необходимые для монтажа проводок.

Пример выполнения схемы соединения внешних проводок приведен на рисунке 12.

Рисунок 12

4.5.3 Правила выполнения схем подключения внешних про­водок

4.5.3.1 На схеме подключения в общем случае показывают под­ключения проводок к групповым установкам внещитовых прибо­ров, соединительным коробкам, щитам (включая клеммные), пуль­там, комплексам, их составным частям. При сложных подключени­ях к одиночным внещитовым приборам, электроаппаратам и др. Техничес­ким средствам (например, для отдельных типов газоана­лизаторов н концентратомеров, пускателей, кнопочных постов уп­равления), их также показывают на схеме подключения.

4.5.3.2 На схеме подключения приводят и наносят:

— изображения устройств, к которым подключают проводки (по п. 4.5.1.5);

— подключение к ним жил кабелей, проводов и труб и их обоз­начения (по п. 4.5.1.7);

— отрезки кабелей, труб в соответствии со схемой соединении. Отрезки кабелей и труб, противоположные подключению, закан­чивают фигурной скобкой со ссылкой на обозначение и/или номер листа основного комплекта, на котором приведена схема соедине­ний.

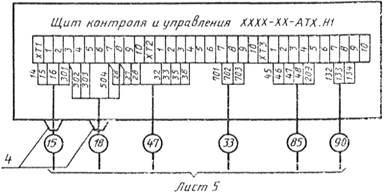

Пример изображения подключения внешних проводок к еди­ничному односекционному щиту приведен на рисунке 13.

Рисунок 13

4.5.4 Правила выполнения таблиц соединений и подклю­чения внешних проводок.

4.5.4.1 Таблицу соединении выполняют по форме 4. На первом листе таблицы приводят перечень элементов и технические требо­вания.

4.5.4.2 В графах таблицы соединений указывают:

— в графе «Кабель, жгут, труба» — номер электрической или труб­ной проводки;

— в графе «Направление» — наименование или обозначение тех­нических средств автоматизации, от которых (откуда) и к ко­торым (куда) направлена данная соединительная проводка;

— в графе «Направление по чертежам расположения» — адрес прокладки внешних проводок;

— в графе «Измерительная цепь» ставят «плюс» — только для измерительных цепей;

— в графе «Чертеж установки» — обозначение чертежа уста­новки приборов средств автоматизации, указанных в подзаголовке «Откуда» графы «Направление».

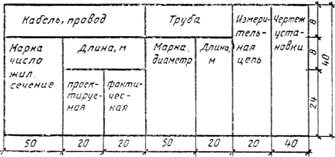

Форма 4

Окончание формы 4

Остальные графы заполняют в соответствии с их наименования­ми. При этом в графе «Кабель, провод» не указывают фактическую длину, а в графе «Труба» дополнительно указывают толщину сте­нок труб, в т. ч. защитных, для пневмокабеля — его марку и коли­чество труб.

4.5.4.3 Таблицу подключения выполняют по форме 5 по разде­лам, соответствующим наименованиям технических средств (на­пример, щиты, пульты, соединительные коробки). Их наименования записывают в таблицу в виде заголовка и подчеркивают его.

В таблицу записывают вначале электрические проводки, затем (с нового листа) трубные.

В таблице между записями разных устройств рекомендуется оставлять свободные строки.

Форма 5

4.5.4.4 В графах таблицы подключения указывают:

—— в графе «Кабель, жгут» — номер кабеля, жгута проводов, провода, пневмокабеля, подключаемого к устройству, указанно­му в заголовке;

— в графе «Проводник» — обозначения жил кабелей, проводов, пневмокабелей. Если два проводника подключают к одному выводу (зажиму), рядом с обозначением проводника ставят «звездочку»;

— в графе «Вывод» — обозначение вывода и номер зажима (сборки переборочных соединителей и номер соединителя), т. е. место подклю­чения жил кабеля (труб) в данном устройстве.

4.6 Чертежи расположения оборудования и внешних проводок систем автоматизации

4.6.1 На чертежах расположения (планах, разрезах, фрагмен­тах, узлах) оборудования и внешних проводок систем автоматиза­ции (далее — чертежи расположения) в общем случае показывают и приводят:

— контуры зданий (сооружений) с расположением технологи­ческого оборудования и коммуникаций;

— технические средства автоматизации;

— потоки проводок, одиночные электрические и трубные про­водки, несущие и опорные конструкции для их прокладки;

— проходы проводок через стены и перекрытия;

— спецификацию к чертежам расположения по форме 7 ГОСТ 21.101.

4.6.2 На чертежах расположения приводят:

— координационные оси здания (сооружения);

— отметки чистых полов этажей и площадок, на которых уста­навливают технические средства автоматизации;

— классы взрыво- и пожароопасных зон, категорию и группу взрывоопасных смесей и границы взрывоопасных зон в помещени­ях и наружных установках в соответствии с требованиями Правил устрой­ства электроустановок (ПУЭ) — при наличии на объекте взрыво- и пожароопасных зон.

Пример — В—Ia (IT2 винилацетат).

4.6.3 На чертежах расположения допускается не указывать:

— приборы (ртутные термометры, манометры и т. д.), располо­женные на технологическом оборудовании и трубопроводах и не имеющие подключаемых к ним линий связи;

— защитные заземление и зануление систем автоматизации.

4.6.4 Расположение технических средств автоматизации и внеш­них проводок в помещениях контроля и управления, а также в по­мещениях датчиков рекомендуется выполнять на отдельных лис­тах.

4.6.5 Планы расположения выполняют, как правило, в том же масштабе, что и планы с расположением технологического обору­дования и основных трубопроводов.

4.6.6 Наименование н обозначение технологического оборудова­ния указывают внутри его контура или на полке линии-выноски.

4.6.7 Условные графические обозначения приборов, несущих н опорных конструкций для прокладки внешних проводок принима­ют по таблице Е.2. Рядом с условными графическими обозначени­ями приборов указывают их позиционные обозначения, принятые по спецификации оборудования (рисунок 14).

Рисунок 14

Конструкциям узлов крепления проводок, а также несущим конструкциям для прокладки внешних проводок присваивают по­зиции по спецификации к чертежу расположения н указывают их на полках линий-выносок; номера кабелей, проводов и труб указы­вают в пря­моугольниках (шрифтом 2,5 мм) под полкой линии-выноски в соответствии с рисунком 15.

Рисунок 15

4.6.8 Условные графические изображения щитов, пультов, оди­ночных и групповых установок приборов, внешних проводок, сое­динительных и протяжных коробок принимают по ГОСТ 21.614.

Номера соединительных и протяжных коробок указывают (по схеме или таблице соединений) на полке линии-выноски.

4.6.9 Технические средства, а также потоки электрических и трубных проводок на чертежах расположения привязывают к коор­динационным осям или конструкциям зданий и сооружений. Для потоков электрических и трубных проводок на разрезах указывают отметку низа или верха прокладки потока.

Одиночные приборы допускается не привязывать.

4.6.10 Нумерацию электрических и трубных проводок указыва­ют в следующих местах потока и случаях:

— у средств автоматизации, щитов и пультов, соединительных и протяжных коробок и т. д. (в начальной и конечной точках);

— у ответвления проводки от потока;

— при изменении количества кабелей, проводов и труб в пото­ке;

— при переходе в смежное помещение или на другой этаж.

4.6.11 Указания об особенностях прокладки электрических и трубных проводок приводят на полках линий-выносок, как показа­но на рисунках 16 и 17.

Рисунок 16	Рисунок 17

4.6.12 Допускается выполнять чертежи расположения адресным методом, при котором изображают только несущие конструкции без указания номеров прокладываемых проводок. Изображения по­токов, коробов, лотков, кабельных конструкций разбивают на уча­стки, которым присваивают порядковые номера.

Номера участков проставляют на линиях-выносках в окруж­ностях и на границе изменения указывают количество кабелей, проводов и труб, проложенных на конструкциях в соответствии с рисунком 18. Номера участков указывают также в таблице соеди­нений в графе «Направление по чертежам расположения».

Рисунок 18

4.6.14 Технические требования в общем случае должны содер­жать:

— ссылки на строительные, технологические и др. чертежи, в которых размещены элементы автоматизации, закладные конструкции, тоннели, каналы, проемы, и т. п., с указанием обозначений этих чер­тежей и организации-разработчика;

— указания о совместной прокладке электрических проводок;

— ссылки на схемы соединений внешних проводок, на основании которых выполнялись чертежи расположения;

— ссылки на строительные нормы и правила, на основании ко­торых необходимо вести монтаж систем автоматизации;

— методы уплотнения проходов (при необходимости).

4.6.15 В спецификацию к чертежу расположения включают:

— несущие н опорные конструкции;

— трубные блоки;

— конструкции проходов проводок через стены и перекрытия зданий и сооружений;

— конструкции узлов установки и крепления для прокладки проводок;

— монтажные изделия и материалы.

Графу спецификации «Масса» не заполняют.

4.7 Чертежи установок средств автоматизации

4.7.1 При отсутствии типовых чертежей в составе основного комплекта выполняют чертежи установок приборов, щитов, пуль­тов, крепления электрических н трубных проводок (далее — чер­тежи установок) как при их отдельном монтаже, так и при их сбор­ке в блоки систем автоматизации (блоки СА).

4.7.2 На чертежах установок в общем случае показывают:

— упрощенное изображение несущей конструкции и располо­женные на ней приборы, рамки для надписей (при необходимости);

— подключение к приборам внешних проводок;

— размеры между осями приборов;

— спецификацию по форме 7 ГОСТ 21.101;

— таблицу надписей для рамок по форме 6.

Форма 6

Пример выполнения чертежа установки приведен в приложе­нии Ж.

4.7.3 В спецификацию к чертежу установки включают изделия и материалы в следующей последовательности:

— технические средства автоматизации;

— изделия для установки и крепления (рамы, стопки, крон­штейны и т. д.);

— изделия и детали, необходимые для монтажа электрических и трубных проводок (соединительные коробки, соединители и т. д.);

— кабели, провода, трубы.

4.7.4 Чертежи установки приборов и закладных конструкции на технологическом и инженерном оборудовании и коммуникациях выполняют в основных комплектах рабочих чертежей соответству­ющих марок (ТХ, ОВ, ВК и др.).
