Функциональные Размеры мебели.
Функциональные размеры бытовой мебели регламентируются государственными стандартами − от ГОСТа 13025.1-71 до ГОСТа 13025.18-82 «Мебель бытовая. Функциональные размеры». Габаритные размеры и объем функциональных емкостей определяются с учетом антропометрических данных человека. Размеры изделий, не предусмотренные стандартами, определяются проектами (чертежами).При полном описании какого-либо изделия мебели необходимо указать точные размеры. Размеры указываются в мм: ширина×глубина×вы-сота–при описании мебели для хранения и мебели для сидения; ширина×длина×высота –при описании мебели для лежания и отдельно стоящих столов (рис. 1).Расстояние от пола до оси штанги или верхнего крючка должно быть не более 1 900 мм (рис. 2).

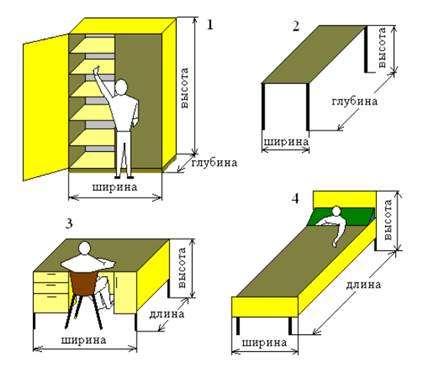

Рисунок 1 – Размеры мебели

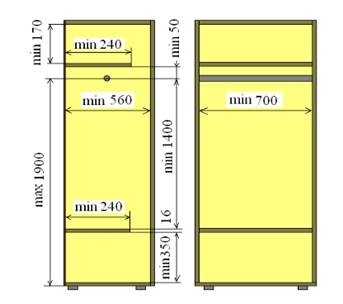

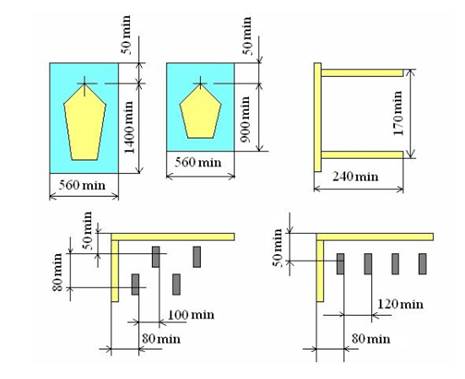

Рисунок 2 – Отделения для хранения одежды
Функциональные размеры отделения для хранения белья определены ГОСТом 13025.2. Внутренние размеры отделений при поперечном расположении белья в одну, две и три стопы приведены на рис. 3, при продольном расположении белья в одну и две стопы–на рис.4.

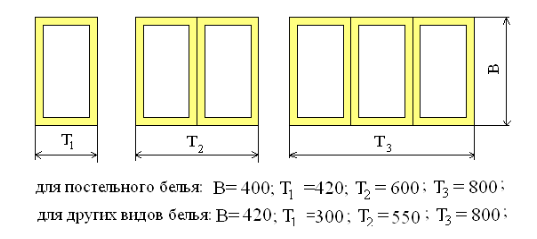

Рисунок 3 - Отделения для хранения белья при поперечном его расположении

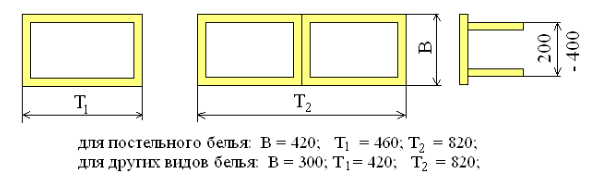

Рисунок 4 - Отделения для хранения белья при продольном его расположении
При наличии выдвижных полок или лотков расстояние между ними допускается 170мм. Расстояние от пола до верхней кромки передней стенки верхнего ящика должно быть не более 1250 мм. Функциональные размеры отделений для хранения одежды (рис. 5) определены ГОСТом 13025.1. Размеры ящиков для столовых приборов должны соответствовать приведенным на рисунке 6. Размеры ящиков и полуящиков для столового белья (в плане) должны быть не менее 400× 260 мм, высота – не менее 100 мм. Размеры отделений для хранения обуви должны соответствовать порядку их размещения. При хранении ботинок, полуботинок, туфель, сандалий в горизонтальном или наклонном положении глубина отделения должна быть не менее 320, а высота – не менее 150 мм; при хранении той же обуви в вертикальном положении – соответственно 150 и 320 мм. Функциональные размеры отделений для хранения книг определяются в зависимости от размещения их в один или два ряда (рис. 7):
Н........................................................180 230 280 320 360 390
В (для одного ряда).........................140 180 220 240 280
В (для двух рядов)..........................280 340 400 440
Рисунок 5 - Размеры отделений для хранения одежды
Рисунок 6 - Отделения для хранения столовых приборов
Рисунок 7 - Отделения для хранения книг
В отделении для хранения посуды размещают чайную, кофейную, столовую посуду, рюмки, бокалы, графины, бутылки, столовые приборы и столовое белье (рис. 8). Отделение для хранения посуды, мм:
Рюмки, бокалы, стопки и т.п................................... 100
Чайная и кофейная посуда...................................... 230
Столовая посуда....................................................... 280
Графины, бутылки, вазы и т.п.................................. 360–390
Рисунок 8 - Отделения для хранения посуды
Расстояние от пола до верхней полки должно быть не более 1700 мм. При хранении сапог в горизонтальном или наклонном положении глубина отделения должна быть не менее 320мм, высота – не менее 450 мм, а при хранении в вертикальном положении – соответственно 450 и 320 мм.
Ширина отделения для хранения пары обуви должна быть не менее 250 мм, а для хранения пары обуви порознь (на прутках) – не менее 125мм.
Функциональные размеры обеденных столов определены ГОСТом13025.5 (рис. 9). В столах прямоугольной формы с длиной крышки не менее 1 200 мм расстояние между ножками по продольной оси стола должно быть не менее 910мм – для установки стульев.
Функциональные размеры письменных столов и секретеров показаны на рисунке 10 (ГОСТ 13025.6-81).

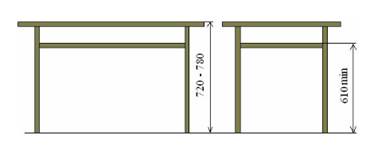

Рисунок 9 – Обеденные столы

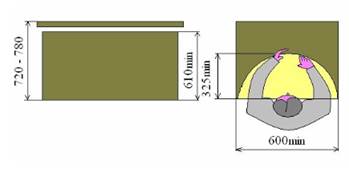

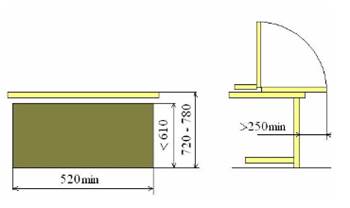

Рисунок 10 - Письменные столы и секретеры

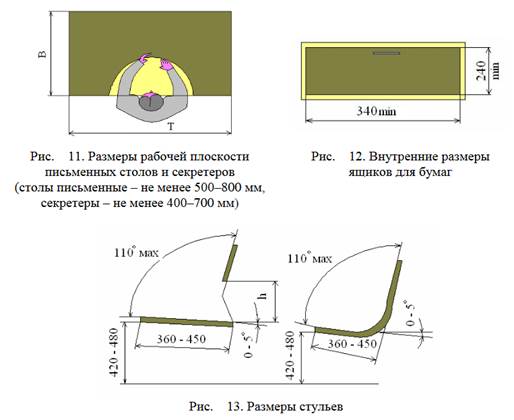

Размеры рабочей плоскости письменных столов и секретеров приведены на рисунке 11. Внутренние размеры (в плане) ящиков и полуящиков для бумаг и письменных принадлежностей должны соответствовать размерам, указанным на рисунке 12. Функциональные размеры стульев (ГОСТ 13025.7) показаны на рисунке 13. Ширина сиденья в наиболее широкой части должна быть не менее 380мм. Линия перегиба спинки на высоте h должна быть равной 165–200 мм от сиденья.
Радиус кривизны спинки (в плане) должен быть не менее 450 мм (для обычной спинки) и 220 мм (для поясничной спинки); расстояние от пола до нижней кромки передней проножки или царги – не менее 300 мм.

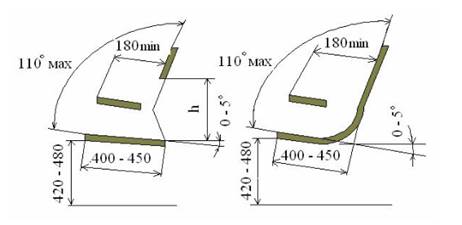

Функциональные размеры кресел определены ГОСТом 13025.8 (рис. 14). Расстояние между подлокотниками должно быть не менее 450 мм, а ширина сиденья в наиболее широкой части – не менее 400 мм. Линия перегиба спинки кресла на высоте h должна составлять 165–200 мм.
Рисунок 14 – Размеры кресел
Функциональные размеры диванов и кресел для отдыха определены ГОСТом 13025.9-81 (рис. 15). Глубина сидения определяется от передней кромки сиденья до линии пересечения его со спинкой. Высота подлокотников над сиденьем должна быть от 120 до 350 мм. Ширина сиденья кресла в наиболее широкой части должна быть не менее 480 мм, расстояние между подлокотниками кресел – не менее 480 мм.

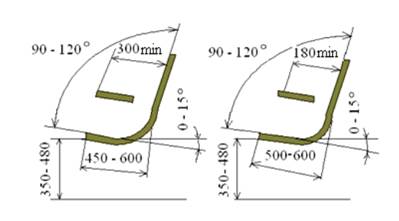

Рисунок 15 - Размеры диванов и кресел для отдыха
Кресла и стулья для зрительных залов, театров, кинотеатров, клубов, цирков устанавливаются стационарно и имеют откидные сиденья.
По конструкции сиденья и степени мягкости кресла подразделяются на:
- стационарные (мягкие, полумягкие, полужесткие, жесткие);
- трансформируемые кресла и стулья (полумягкие, полужесткие, жесткие).

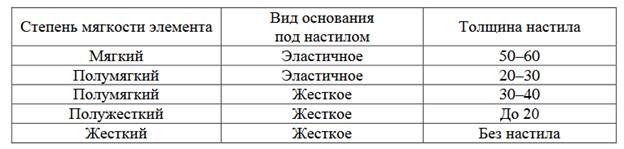

Степень мягкости сидений, спинок, подлокотников определяется по таблице 1.
Таблица 1
Размеры кроватей и матрацев должны соответствовать указанным на рисунке 16. Функциональные размеры диван-кроватей и кресел-кроватей по длине и ширине приведены в таблице 2.

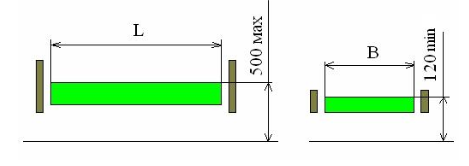

Рисунок 16 – Размеры кроватей и матрацев

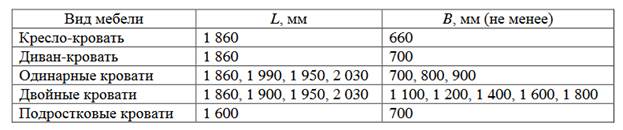

Таблица 2
Размеры диван-кроватей и кресел-кроватей
Функциональные размеры подставок для телевизоров приведены на рисунке 17. Размеры зеркал в мебельных изделиях при отражении во весь рост должны соответствовать указанным на рисунке 18,а; при отражении по пояс – на рисунке 18,б. При пользовании зеркалами сидя их размеры при вертикальном расположении должны соответствовать указанным на рисунке 18,в; при наклонном – на рисунке 18,г. Ширина отдельного зеркала в створчатых зеркалах (трельяжах) должна быть не менее 200 мм.

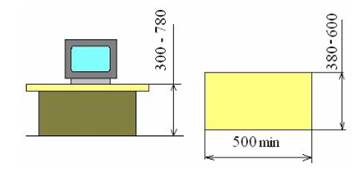

Рисунок 17 - Размеры подставок для телевизоров

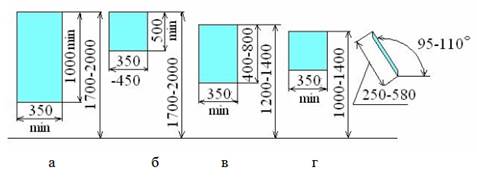

Рисунок 17 - Размеры зеркал в мебельных изделиях
Допускается размещение дополнительных полок выше 1900 мм для хранения редко используемых предметов. Функциональные размеры отделений для хранения посуды, ящиков и полуящиков для столовых приборов и столового белья должны соответствовать размерам для аналогичных отделений шкафов для посуды (табл. 3, рис. 19).

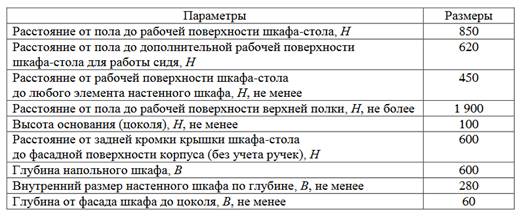

Таблица 3
Функциональные размеры кухонных шкафов (мм)
Рисунок 19 - Размеры кухонных шкафов
Размеры кухонных обеденных столов должны соответствовать указанным на рисунке 20. Размер посадочного места за столом − 550 × 300 мм. Размеры крышки стола определяются в зависимости от числа посадочных мест. Размеры кухонных табуретов должны соответствовать указанным на рисунке 21. В кухонном табурете высотой 650 мм должна быть опора для ног.
Рисунок 20 - Размеры кухонных обеденных столов

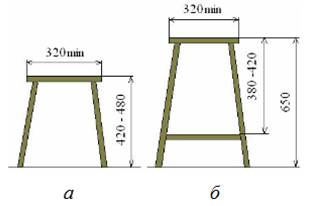

Рисунок 21 - Размеры кухонных табуретов: а – обычного; б – высокого
Допустимая длина полок в зависимости от толщины древесно-стружечной плиты и назначения полки приведена в таблице 4.

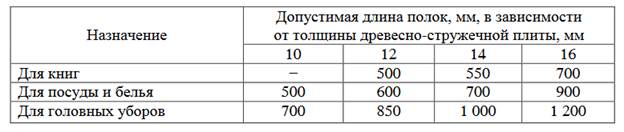

Таблица 4
Допустимая длина полок в зависимости от толщины
древесно-стружечной плиты и назначения полки

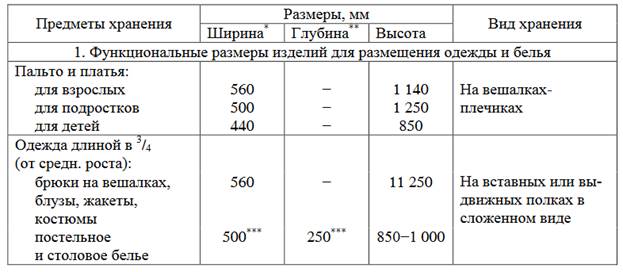

Функциональные размеры жилой мебели, взятые по стандарту TCL10325, приведены в таблице 5.

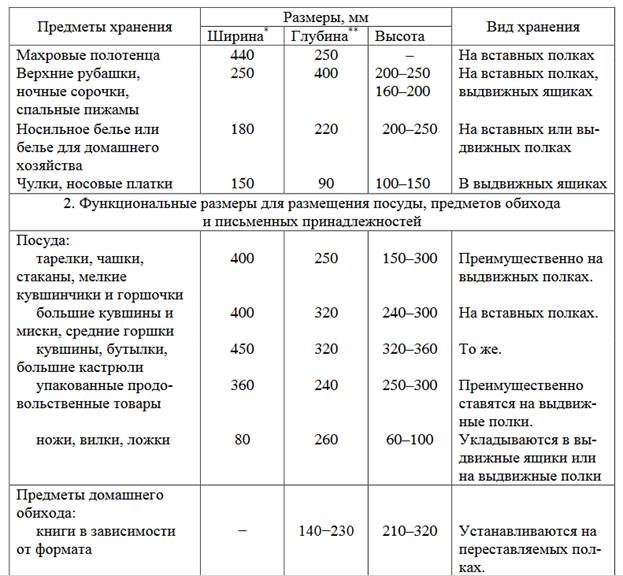

Таблица 5
Функциональные размеры жилой мебели
Примечания:
*Параллельно фронтальной поверхности.
**Под прямым углом к фронтальной поверхности.
***Здесь и далее размеры ширины и глубины могут изменяться и удваиваться в одном или двух направлениях.
****Размеры могут изменяться.
Размещение функциональных ниш, секций по высоте производится с учетом биомеханических возможностей человека. В связи с этим высота помещения условно делится на три зоны: нижнюю, среднюю и верхнюю (рис. 22–23).

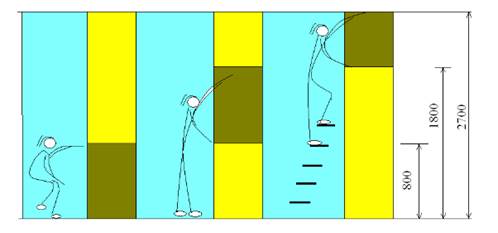

Рисунок 22 - Распределение функциональных зон по высоте комнаты

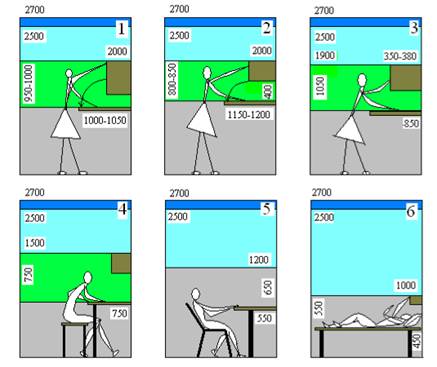

Рисунок 23 - Проектирование мебели с учетом антропометрических и эргономических требований организации мест:
1, 2–с секретерной доской; 3–на кухне; 4–за рабочим столом;
5–в кресле; 6–во время сна
Нижняя зона (0–750 мм) делится на две подзоны. Первая (400–450 мм) предназначена для хранения тяжелых, редко используемых предметов. В верхней, наиболее доступной, части этой зоны размещают ящики и лотки. Средняя зона (750–1800 мм) является наиболее удобной и служит для организации рабочего места и хранения часто используемых предметов. Общая высота рабочей зоны (550–1050мм) зависит от характера функционального процесса и положения тела человека. Верхняя зона (1880мми выше) менее удобна, она целесообразна для хранения легких и редко используемых предметов.
