Величина среднего показателя политропы расширения n 2 устанавливается по опытным данным в зависимости от ряда факторов. Значение n 2 возрастает с увеличением коэффициента использования теплоты, отношения хода поршня S к диаметру D цилиндра и интенсивности охлаждения.

Учитывая, что по опытным данным величина среднего показателя политропы расширения n2 незначительно отличается от показателя адиабаты k2 и, как правило, в меньшую сторону, при предварительных расчетах новых двигателей величину n2 можно оценить по величине k2 для соответствующих значений e , Тz и a карбюраторный двигатель рисунок 14 и для соответствующих d , Тz и a по рисунку 15 для дизельного.

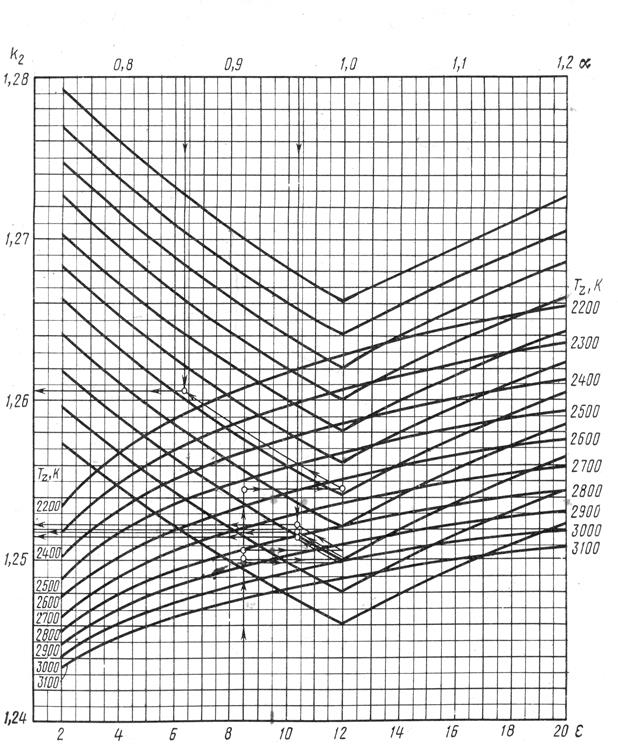

Рисунок 14 - Номограмма определения показателя адиабаты

расширения k 2 для карбюраторного двигателя

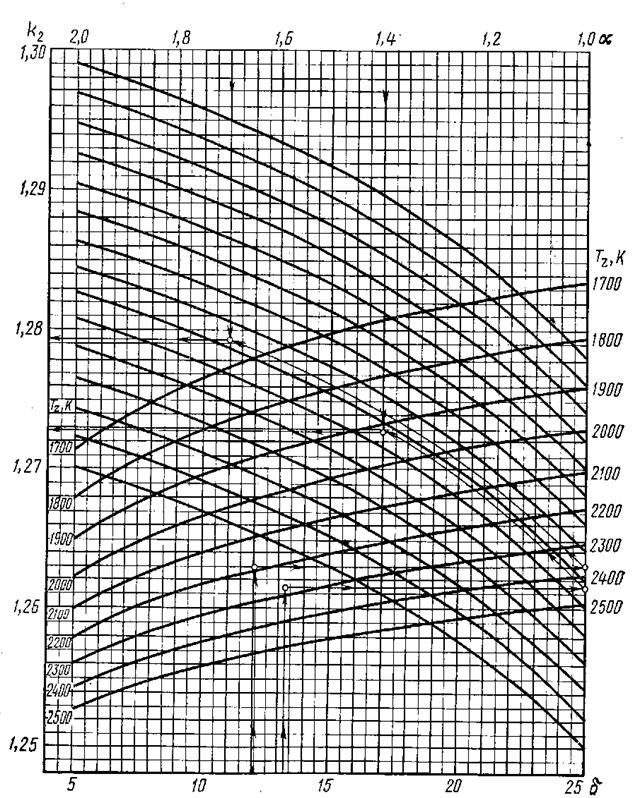

Рисунок 15 - Номограмма определения показателя адиабаты

расширения k 2 для дизелей





Таблица А.6 - Пределы изменения параметров процесса расширения

Тип двигателя

Показатели процесса расширения
n2 Рв, кПа Тв, оК
Карбюраторный 1,25...1,33 350...600 1200...1700
Дизельный 1,18...1,28 200...500 1000...1400





ИНДИКАТОРНЫЕ И ЭФФЕКТИВНЫЕ ПОКАЗАТЕЛИ

РАБОТЫ ДИГАТЕЛЕЙ



Таблица А.7 - Пределы изменения индикаторных показателей

Тип двигателя n Pi, кПа h i gi, г/(кВт·ч)
Карбюраторный 0,94...0,97 700...1400 0,25...0,35 235...320
Дизельный без наддува 0,92...0,95 700...1100 0,38...0,5 170...230
Дизельный с наддувом 0,92...0,95 до 2200 0,38...0,5 170...230





Таблица А.8 - Пределы изменения эффективных показателей

Тип двигателя hм Pе, кПа hе gе, г/кВт·ч
Карбюраторный 0,7...0,9 600...1100 0,22...0,27 250...340
Дизельный без наддува 0,7...0,82 550...850 0,28...0,42 210...280
Дизельный с наддувом 0,8...0,9 до 2000 0,28...0,42 210...280

ОСНОВНЫЕ РАЗМЕРЫ ДВИГАТЕЛЯ



ω = p·nн/30, где nн - номинальная частота вращения двигателя, мин-1;

y = S/D, где S и D по прототипу двигателя;

l1 = R/Lш = 0,24...031 - у быстроходных двигателей принимать большие значения.

Полученные расчетные значения D и S округлить с точностью до 1 мм. Принятые значения D и S сравнить с данными прототипа.
