6 Расчет параметров внешней скоростной
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ
6.1 Расчёт параметров внешней скоростной характеристики
карбюраторного двигателя
(для карбюраторного двигателя - 0,4·nн £ ni £ nн)
Зависимость эффективной мощности (кВт) от текущих оборотов
 |
(83)
где Nен – эффективная (номинальная) мощность двигателя, кВт ;
ni и nн - текущая и номинальная частоты вращения двигателя, мин-1 .
Отношением ni/nн следует задаться от 0,4 до 1 с шагом 0,05.
Зависимость эффективного удельного расхода топлива (г/кВт·ч)
от текущих оборотов
 |
(84)
где gен - номинальный (расчетный) эффективный удельный расход топлива, г/кВт·ч (см. таблицу 16).
Зависимость часового расхода топлива (кг/ч) от текущих оборотов
Gтi = gei·Nei·10-3. (85)
Зависимость крутящего момента двигателя (Н·м) от текущих оборотов
Mi = 30000·Nei/(p·ni). (86)
Расчет параметров скоростной характеристики дизельного двигателя приведен в разделе 6. Пример скоростной внешней характеристики карбюраторного двигателя показан на рисунке 11.

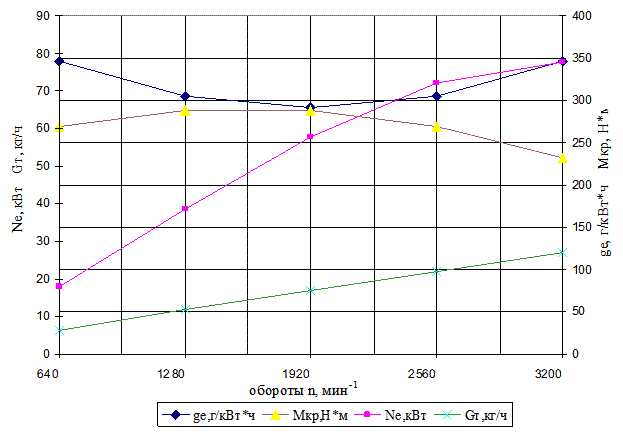

Рисунок 11 – Внешняя скоростная характеристика
карбюраторного двигателя
6.2 Расчёт параметров внешней скоростной характеристики
Алгоритм расчёта внешней скоростной
(0,5·nн £ ni £ nн)
Зависимость эффективной мощности (кВт) от текущих оборотов:
(для дизеля с неразделенной камерой)
 |
(87)
где Nн - номинальная (принятая) мощность двигателя, кВт );
ni и nн - текущая и номинальная частоты вращения двигателя мин-1
Отношением ni/nн следует задаться от 0,5 до 1 с шагом 0,05 и от 1 до 1,08 с шагом 0,02 (всего 15 значений).
(для дизеля с предкамерой)
 |
(88)
(для дизеля с вихревой камерой)
(89)
Зависимость эффективного удельного расхода топлива, (г/кВт·ч),
от текущих оборотов
(90)
где gен - номинальный (расчетный) эффективный удельный расход топлива, г/кВт·ч
Зависимость часового расхода топлива (кг/ч) от текущих оборотов
Gтi = gei·Nei·10-3 (91)
Зависимость крутящего момента двигателя (Н·м) от текущих оборотов
Mi = 30000·Nei/(p×ni). (92)
